为了便于结构工程和二次结构工程以及装修工程施工,人员及材料的垂直运输,拟在楼南侧安装一台双笼外用施工电梯。
根据楼总高度确定,两台施工电梯的最终高度为87.5 米(以电梯基础上表面为参考点),离墙距离1200。电梯第一次安装高度根据主体外框结构的施工情况定,以后根据工程进度再继续提高。每隔一层设一道附墙架,共设13 道附墙架。
外用施工电梯的选用SCD200/200 型双笼施工电梯
……
4.2 安装顺序
安装底座围栏→安吊栏→安对重→安装电缆→安装吊杆→安装导轨架→安装附墙架→天轮、安装钢丝绳→限位开关碰铁→电缆保护架→调试。
4.2.1 底座围栏及吊笼的安装
1、将混凝土基础整理平整,干净。
2、将底座围栏安装就位。
3、用水平仪抄平后,将地脚螺栓插入基础预留孔内,浇筑混凝土。待混凝土强度达到50%时,将螺栓紧固。
4、用专用扳手安装2 节标准节。
5、装下限位及下极限行程开关碰铁。
……
五、外用电梯的拆除
外用电梯按常规拆除,外用电梯回库时,应注意用外用电梯部件的清点。
5.1 操作过程
拆除对重钢丝绳→拆除天轮→拆除导轨架→拆除附墙架→拆除吊栏→拆除
电缆→拆除对重→拆除吊笼→拆除底座围栏。
……

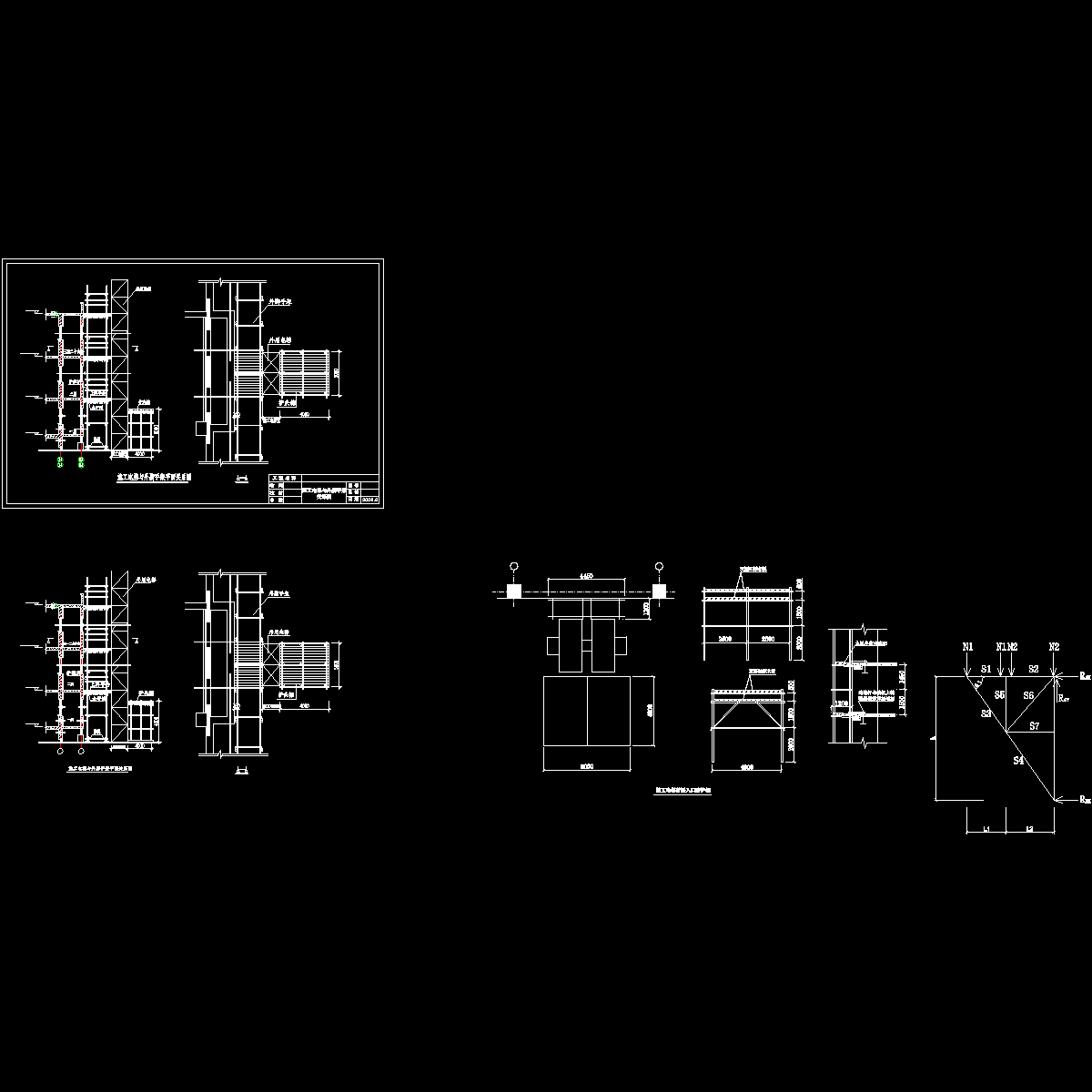

12页,附施工电梯与外 脚手架 关系图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

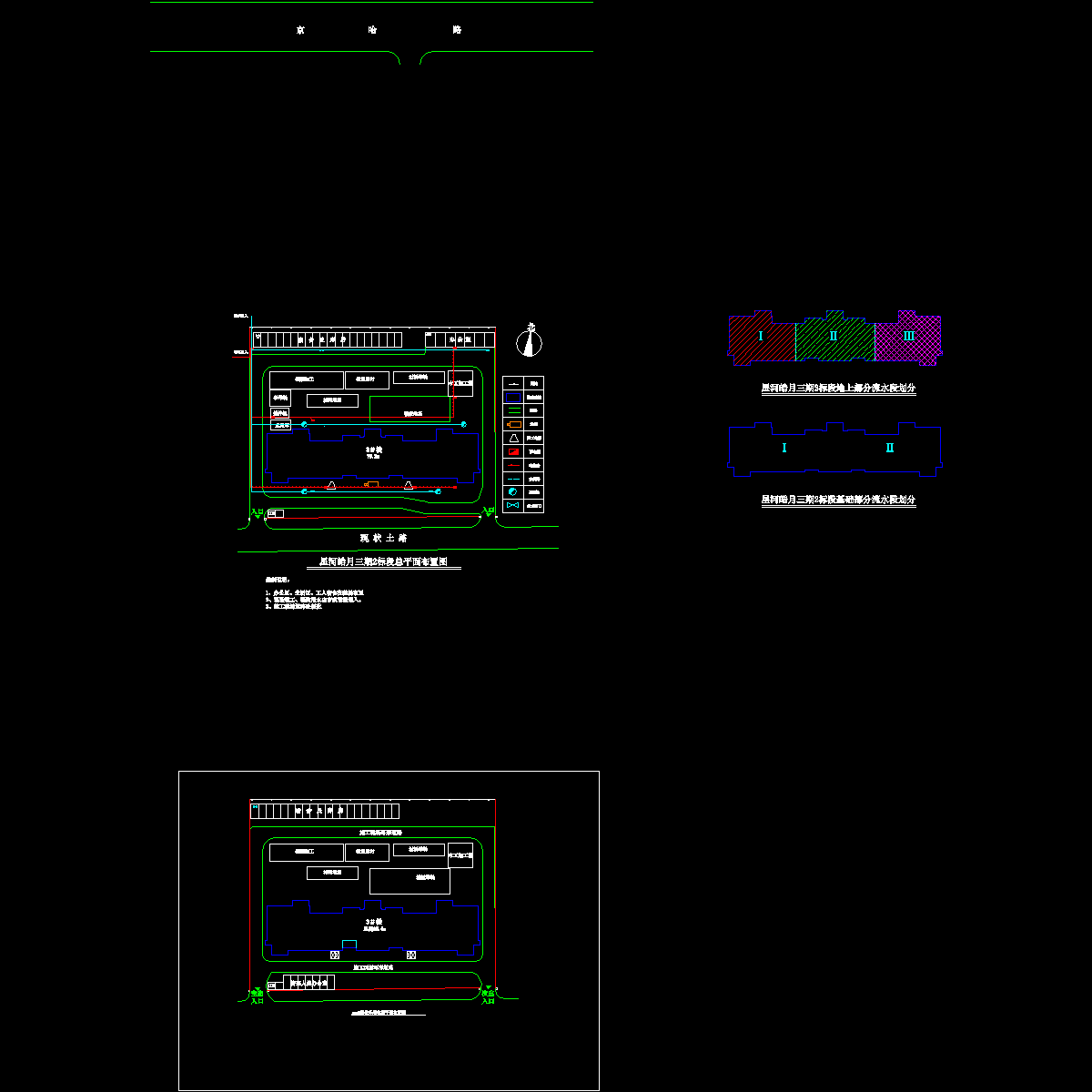

  • 三期二标段现场电梯布置图.dwg
    三期二标段现场电梯布置图.dwg
  • 施工电梯与外脚手架关系图1.dwg
    施工电梯与外脚手架关系图1.dwg
以上是部分截图,请下载附件后查看完整高清内容
