3层160厚剪力墙结构联排别墅结构设计施工CAD图纸

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.50kN/平方米
  • 参考图纸:18张
  • 设计年代:近代

附件详情

该项目是沈阳某三层剪力墙结构住宅项目,墙下条形基础,基础设计等级为丙级,抗震设防烈度为7度,场地为Ⅱ类,上部结构嵌固于基础顶面。墙体厚度为160,框梁及连梁皆为160厚。

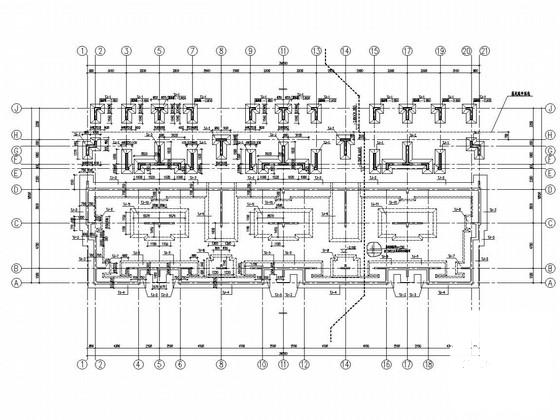

包括:结构设计总说明,基础平面布置图,基础梁布置图,结构平面布置图,梁、板配筋图,剪力墙平面布置图,坡屋面结构 平面布置图 ,坡屋面梁、板配筋图等共计18张图。
4月。

3.300梁、板配筋图

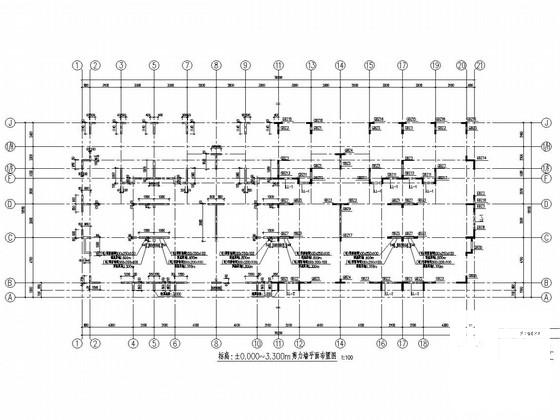

±0.000~3.300m剪力墙平面布置图

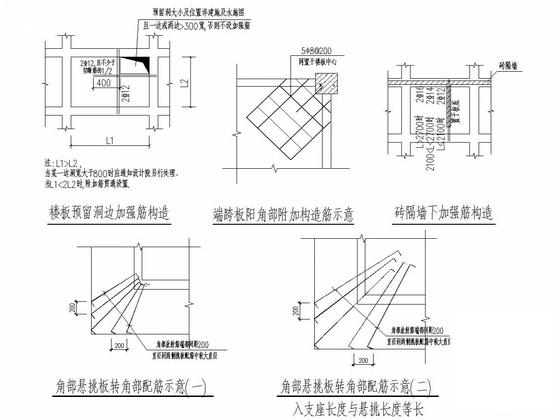

节点详图

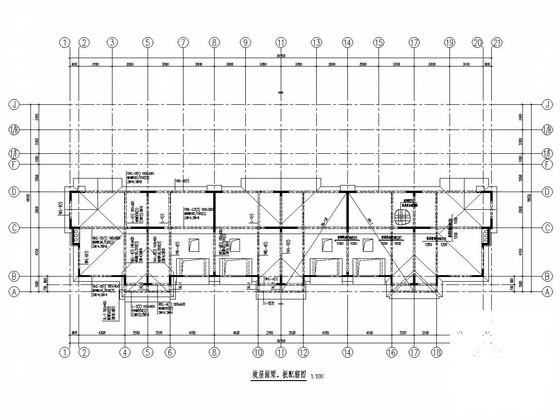

坡屋面梁、板配筋图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 剪力墙别墅结构设计 - 1
    剪力墙别墅结构设计 - 1
  • 剪力墙别墅结构设计 - 2
    剪力墙别墅结构设计 - 2
  • 剪力墙别墅结构设计 - 3
    剪力墙别墅结构设计 - 3
  • 剪力墙别墅结构设计 - 4
    剪力墙别墅结构设计 - 4
  • 剪力墙别墅结构设计 - 5
    剪力墙别墅结构设计 - 5
以上是部分截图,请下载附件后查看完整高清内容
