小型水库除险加固工程施工CAD图纸设计
附件详情

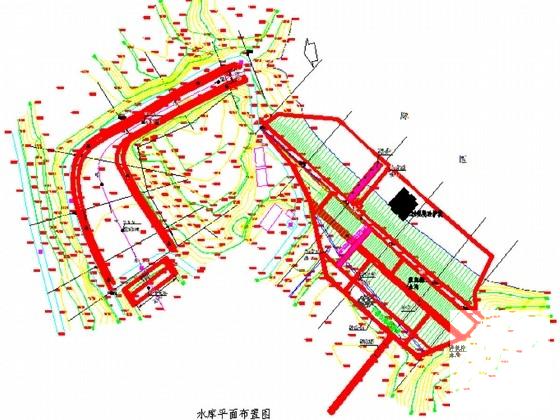

- 水库 平面布置图
- 大坝加固典型断面图
- 大坝加固断面图（分不同标段）
- 上游坡现浇砼护坡图
- 上游踏步平面图
- 上游踏步剖面图
- 纵向及岸坡排水沟断面图
- 预制砼观测柱结构图
- 大坝浸润线管剖面布置图
- 浸润线管结构图
- 溢洪道平面布置图
- 溢洪道纵断面图
- 溢洪道加固图
- 输水洞启闭设施图
- 水库施工平面布置图
- ......
附件详情
本次水库除险加固的主要内容为：
1）大坝上游未护砌，本次新建混凝土护坡；
2）保留原坝顶防浪墙，对坝顶道路硬化为混凝土路面；
3）大坝下游坡单薄，本次培坡加厚，增设一道平台，完善排水设施；
4）溢洪道两岸及底部为强风化岩石，本次对两岸及底部进行护砌，
对下游跌坎跌水墙及两岸进行护砌，并增设消能设施；
5）输水洞进口重建，新建斜拉式闸门和启闭机房；
6）完善大坝观测及管理设施。
16张图50余个
节点图

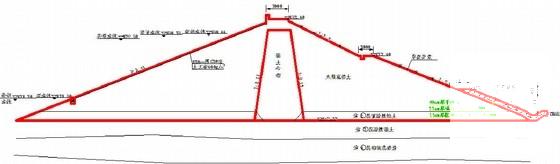

大坝加固典型断面图

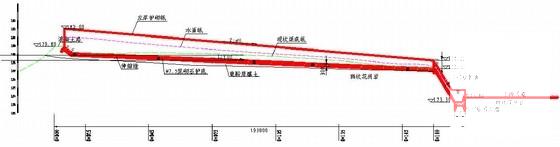

溢洪道纵断面图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
水库除险加固工程 - 1 -
水库除险加固工程 - 2 -
水库除险加固工程 - 3
以上是部分截图，请下载附件后查看完整高清内容
