大型广场地下室地埋管井群布置CAD初设图纸招标CAD初设图纸
- 设计详细说明：有
- 建筑类别：其他
- 图纸设计深度：方案(初设图)
- 参考图纸：6张
- 设计年代：近代
- 设计内容：冷热源
- 冷热源：水地源热泵
- 项目所在地：安徽
附件详情
- 地下室地埋管换热器设计施工说明
- 酒店裙房冷冻机房主要设备表

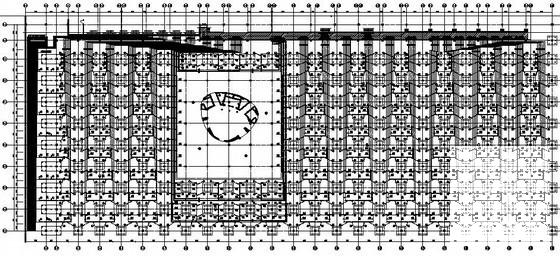

- 地下室地埋管井群布置平面图
- 岩土层结构、地埋管及土壤温度测点布置断面图
- 分集水器示意图
附件详情
稿件为合肥某广场地下室地埋管井群布置图招标图；广场地上建筑面积448390平方米，地下建筑面积112309平方米，总建筑面积560699平方米。根据甲方要求，酒店裙房采用地埋管（竖直U型）地源热泵空调系统，以解决裙房冬季供暖及部分卫生热水需求，地埋管设置于地下室。
，图纸共6张。

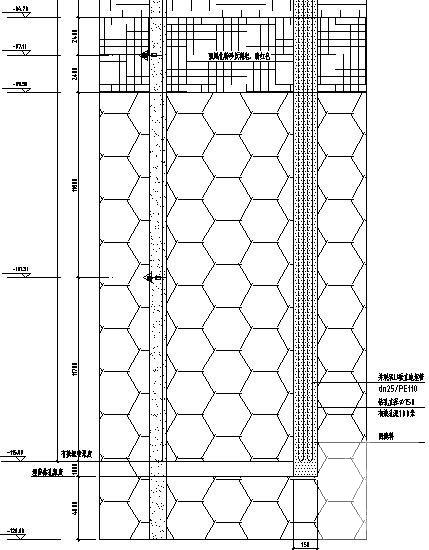

岩土层结构、地埋管及土壤温度测点布置断面图大样
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

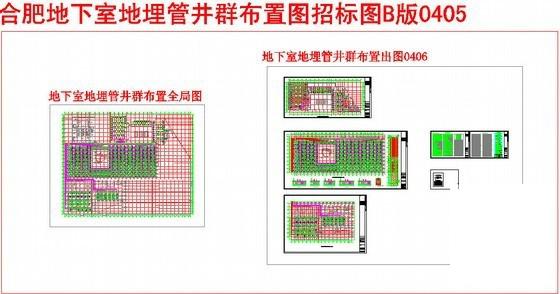

大型地下室 - 1 -
大型地下室 - 2 -
大型地下室 - 3
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：0.92 MB
- 收藏次数：0
-
文件名称：
附件-995858778985996859956.rar
