11层框剪结构大型医院结构施工CAD图纸

  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑地上层数:11层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:51张
  • 设计年代:近代

附件详情

单层面积近一万平方米的大型医院门诊综合楼
部主体A、B、C均为门诊医技,其中A单元八层及以上为行政办公;地下室为车库及设备用房。
该资料包含: 结构设计说明 ,桩基础设计说明,桩、承台平面布置图,地下室底板配筋图,地下室墙柱平面布置图,地下室顶板配筋图,地下室顶板梁配筋图,承台详图,各层墙柱 平面布置图 ,板配筋图,梁配筋图, 楼梯详图
共51张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

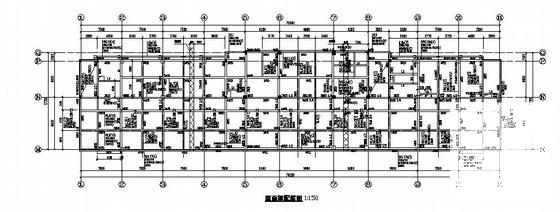

  • 框剪结构图纸 - 1
    框剪结构图纸 - 1

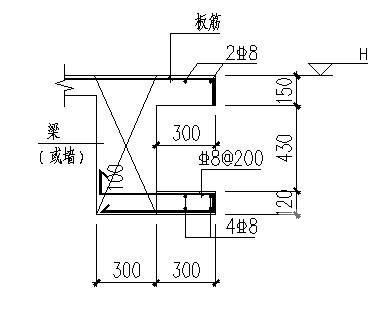

  • 框剪结构图纸 - 2
    框剪结构图纸 - 2

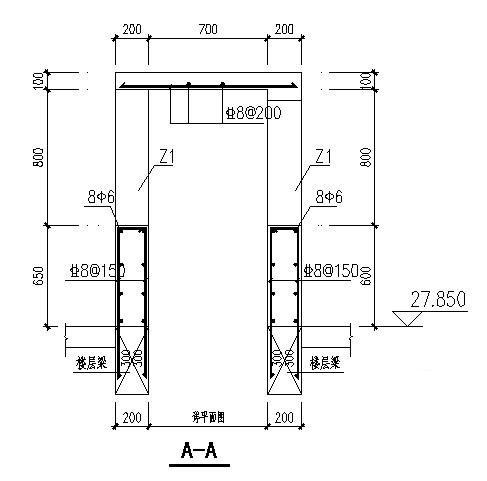

  • 框剪结构图纸 - 3
    框剪结构图纸 - 3

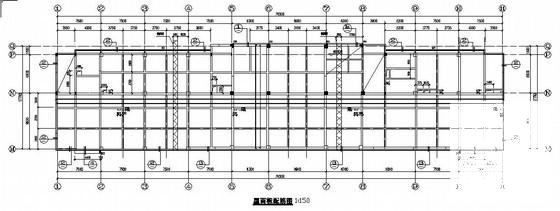

  • 框剪结构图纸 - 4
    框剪结构图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
