三层框架结构办公楼全套电气设计施工图cad

搜索更多资源
  • 建筑类别：办公
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 建筑地上层数：3层
  • 图纸设计深度：施工图
  • 参考图纸：16张
  • 负荷等级：二级
  • 防雷等级：第三类
  • 火灾保护分级：二级
  • 接地方式：TN-C-S
  • 项目所在地：四川
  • 强电 设计：低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计： 火灾自动报警系统 ,通信系统,广播系统,扩声系统,信息网络系统

附件详情

该项目为办公楼工程，总高度13.10m。地上三层，建筑设计结构形式为框架结构，独立基础。
设计范围： 380/220V动力配电系统、电气 照明系统 、防雷及安全保护接地系统、火灾自动报警系统；（有线电视系统、综合布线系统按业主方要求在二装时自行安装解决）

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源

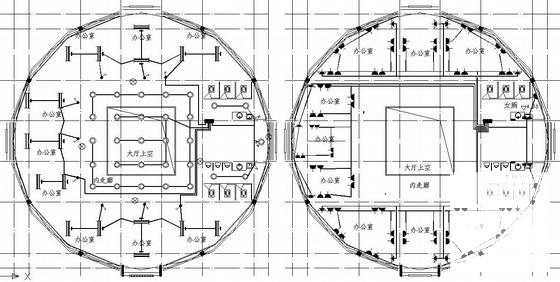

  • 全套办公楼电气设计图 - 1
    全套办公楼电气设计图 - 1

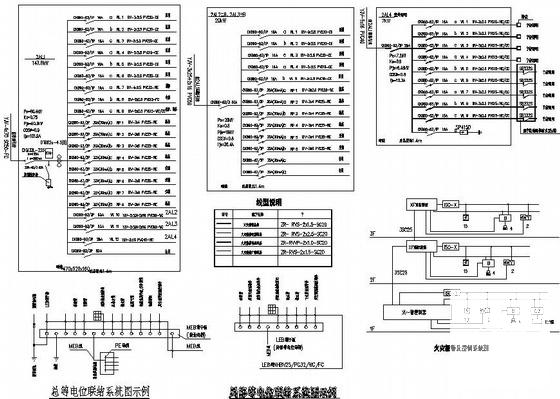

  • 全套办公楼电气设计图 - 2
    全套办公楼电气设计图 - 2

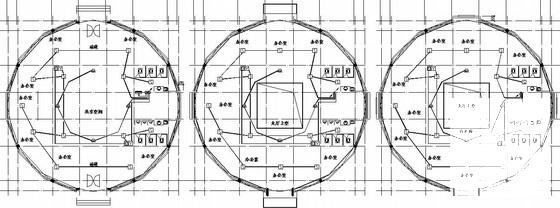

  • 全套办公楼电气设计图 - 3
    全套办公楼电气设计图 - 3

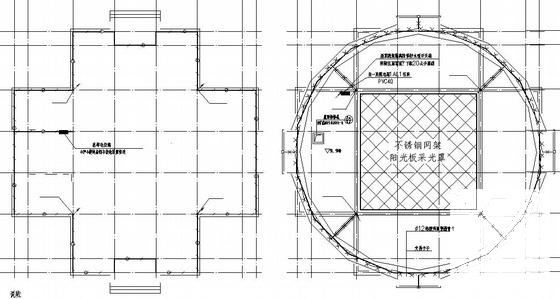

  • 全套办公楼电气设计图 - 4
    全套办公楼电气设计图 - 4
以上是部分截图，请下载附件后查看完整高清内容
