4层框架结构药业有限公司办公楼结构施工CAD图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:45张
  • 设计年代:近代

附件详情

该项目是河北某动物药业有限公司厂区办公楼项目,地上四层,框架结构,总占地面积:1307.9米,总建筑设计面积:5278.7米,建筑高度19.05米,采用钢筋混凝土独立基础,基础设计等级为丙级,抗震设防烈度为7度。

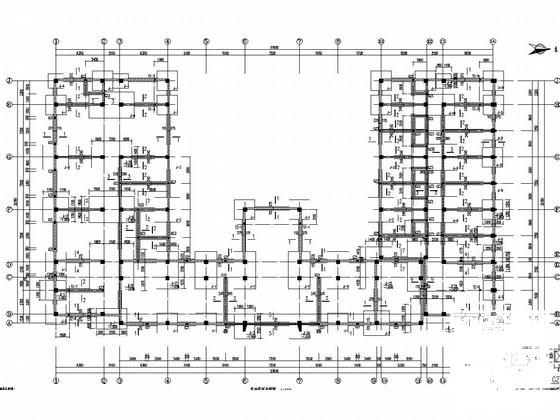

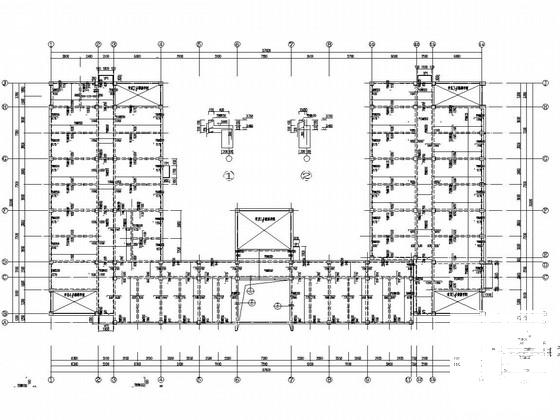

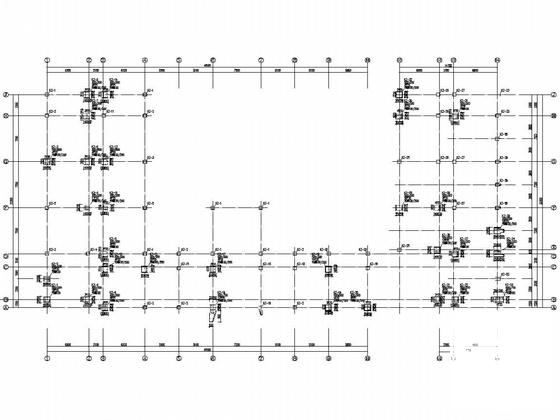

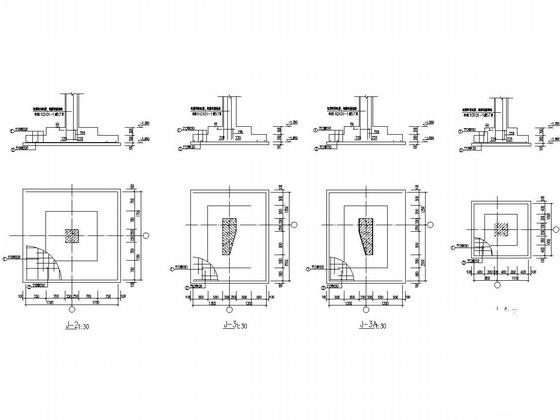

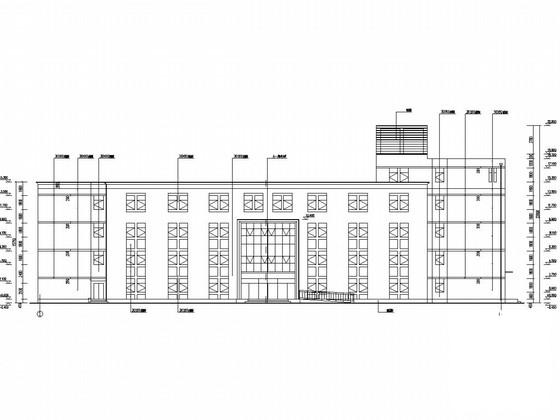

包括: 结构设计说明 ,基础图,柱配筋图,梁配筋图,板配筋图,基础详图,楼梯图,建筑设计说明,立面图、平面图、剖面图, 楼梯详图 等共计45张图。
6月。

基础图

板配筋图

柱配筋图

基础详图

一层平面图

剖面图

墙身大样

楼梯图

梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
