12层框架剪力墙结构住宅楼结构施工图CAD基础拉梁平面布置图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:12层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:抗震不设防
  • 风压:0.65kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:22张
  • 设计年代:近代

附件详情

该项目为辽宁某住宅楼,地上12层,建筑设计结构形式为框剪结构,基础采用人工挖孔灌注桩基础,7度设防。

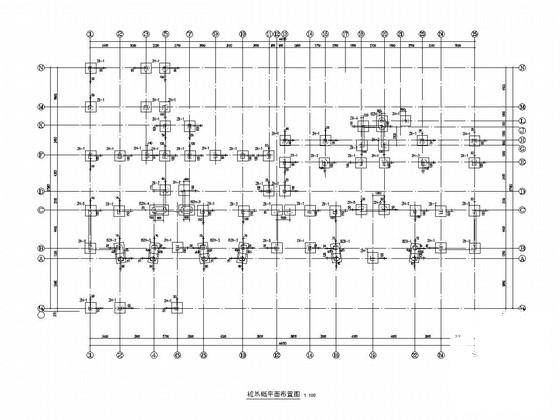

该资料包含:结构设计总说明、桩基础平面布置图、基础拉梁 平面布置图 、基础详图、梁配筋图、板配筋图、墙柱平面定位图、墙柱配筋图、楼梯结构图等共22张图纸。

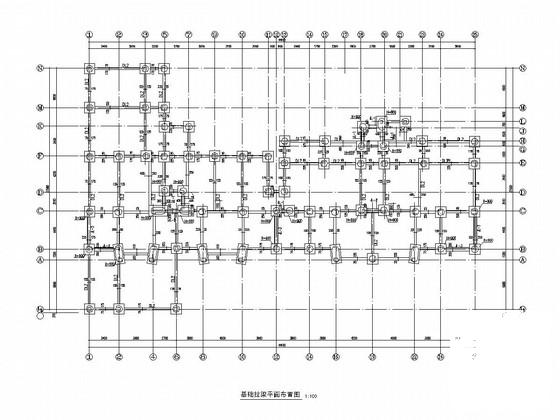

基础拉梁平面布置图

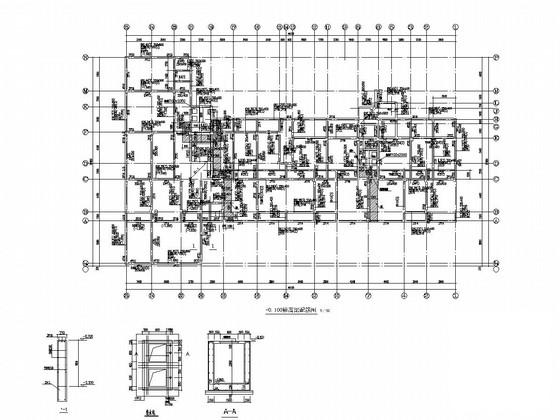

-0.100标高梁配筋图

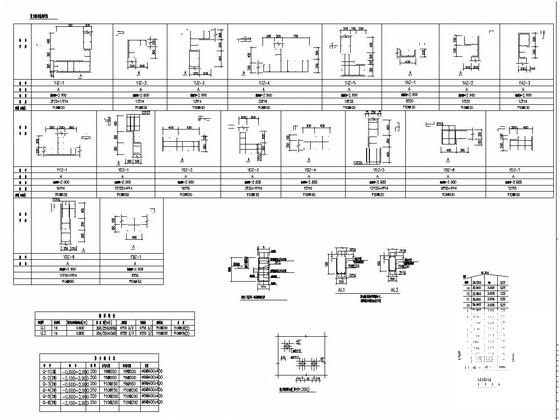

一层墙、柱配筋图

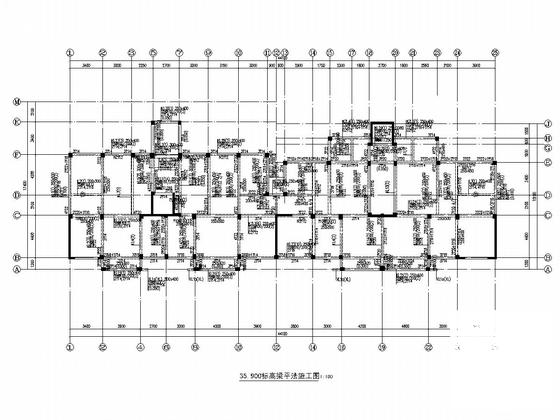

35.900标高梁平法施工图

一层墙、柱平面定位图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 基础施工平面布置图 - 1
    基础施工平面布置图 - 1
  • 基础施工平面布置图 - 2
    基础施工平面布置图 - 2
  • 基础施工平面布置图 - 3
    基础施工平面布置图 - 3
  • 基础施工平面布置图 - 4
    基础施工平面布置图 - 4
  • 基础施工平面布置图 - 5
    基础施工平面布置图 - 5
  • 基础施工平面布置图 - 6
    基础施工平面布置图 - 6
以上是部分截图,请下载附件后查看完整高清内容
