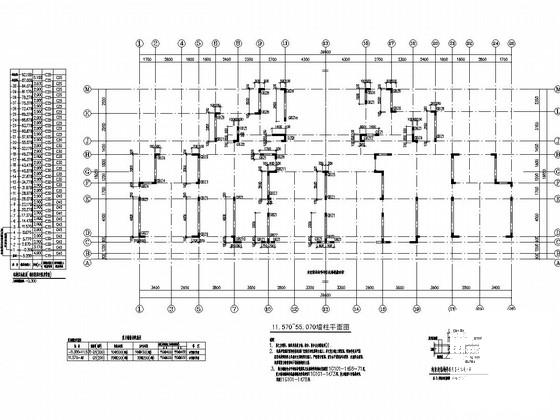

30层剪力墙结构高层住宅楼结构施工大样图cad墙柱平面图

附件详情

该项目位于安徽省合肥市，地上30层，地下1层 ，采用一般剪力墙结构；总高度(室外地面至大屋面)为87.000m。基础顶~11.570标高为剪力墙底部加强部位。该项目基础为桩基。地基基础设计等级为甲级,该项目桩基设计等级为甲级，桩基采用静压形式施工，7度设防。

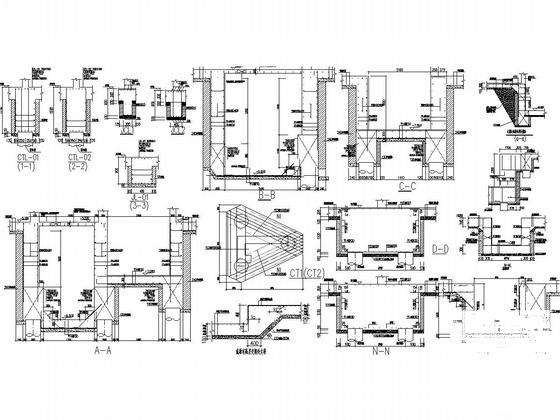

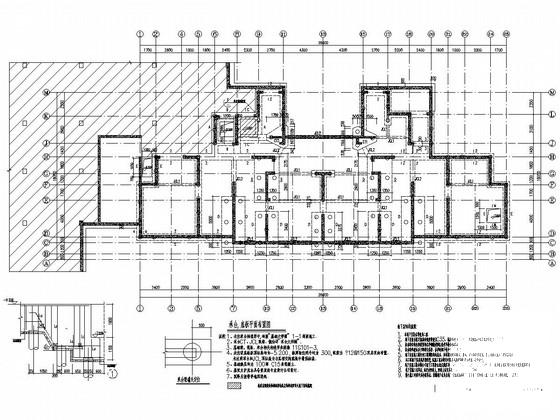

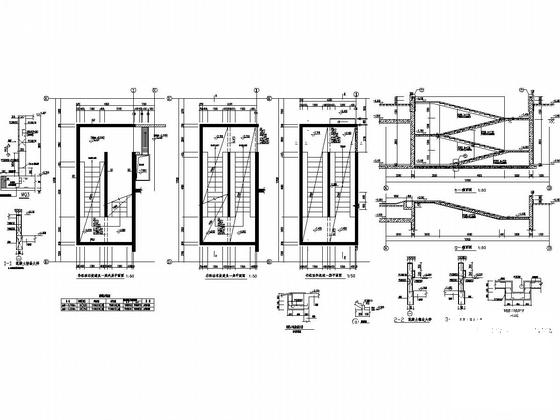

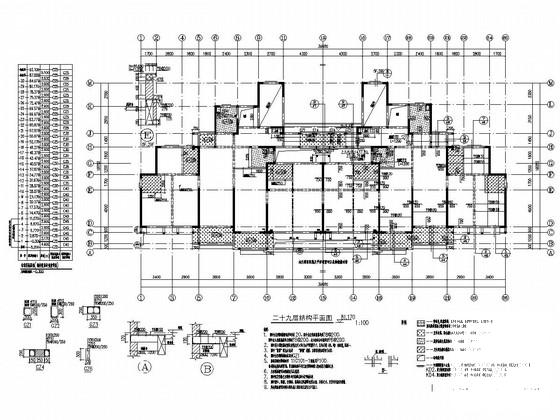

该资料包含：结构设计总说明，桩位平面布置图，承台、底板 平面布置图 ，基础大样图，墙柱平面图，墙柱大样表，非机动车坡道，梁配筋图，板配筋图，墙身大样图，楼梯图等共计47张图。
分享投稿时间：近几年6月。
