30层商住楼各种系统CAD施工图纸

一、项目概要：

本建筑为一类高层商住楼。地下一层，为车库和设备用房；地上三十层，其中1～五层为商场，六～三十层为住宅，住宅分A、B两座塔楼。总建筑面积约62000m，建筑主体高度：99.0m。2结构型式为框肢剪力墙结构。

二、设计范围：

a：高、低压配电系统，动力、照明系统，防雷接地系统，火灾自动报警系统，有线电视、电话、网络系统。

b：该资料对1～5层商场只预留电源，其照明配电待二次装修时设计、安装。

c：该资料未作中央空调的设计，故中央空调系统的配电不在该资料范围之类。

三、高低压配电系统

1、该项目生活泵、住宅客梯及火灾报警控制器、消防泵、喷淋泵、消防电梯、防排烟风机、应急照明、疏散照明等消防用电设备为一级负荷；商场营业厅用电设备为二级负荷；其余用电设备为三级负荷。

2、负荷计算：该项目酒店部分用电总设备容量Pe＝2091.1kW，同时系数取0.7，则计算负荷Pjs＝1463.8kW，设计变压器装机容量为2X1250kVA干式变压器。

3、负荷用电指标：商场60W/m ；普通住宅6kW/户、普通跃层8kW/户、17层大户型跃层10kW/户。

4、电源：该项目由市政电网引来两路独立10KV电源至地下一层高压配电室，高压配电系统为单母线分段运行，两路电源同时工作，当任一电源故障或停电时，人工闭合联络开关，每路电源均能承担全部负荷；1＃、2＃变压器之间的低压母线设联络开关，低压母线分段运行，联络开关自投自复；主进开关与联络开关电气联锁，任何情况下只能合其中的两台开关。

5、该项目采用高压计量，在每路10KV进线设置总计量装置，业主可以根据使用需要在相应楼层设置计量表，供内部使用。

6、该项目功率因数采用低压集中自动补偿，补偿后的功率因数大于0.9，要求商场装修时使用的荧光灯就地补偿，补偿后功率因数大于0.95。

7、该项目低压采用TN-S系统配电。工作零线(N)与接地保护线(PE)自变配电低压开关柜开始分开，不在相连。配电方式采用放射式与树干式相结合的方式，对于单台容量较大的负荷或特别重要负荷采用放射式供电，住宅采用预制分支电缆供电。

8、一级负荷采用双电源供电，并在末端自动互投。

四 设备选型及安装

1、10kV配电柜选用KYN1-12(Z)型高压开关柜，内装真空断路器，直流操作电源。并配装柜内照明和除湿电加热器。直流屏、信号屏按标准图01D203-2配置。高压配电柜需在供电部门的指导下安装。

2、干式变压器选用SCB9-1250kVA/10型，自带外壳，配强迫风冷系统，并设有温度监视及报警装置。接线为“D、Yn11”。具体安装详《干式变压器安装》（99D201-2）。

3、低压配电柜采用NMNS型。安装详《10/0.4kV 变压器室布置及变配电所常用设备构件安装》(03D201-4)。

4、该资料中，所有动力、照明、电能表、住宅配电箱和双电源切换配电箱出线数量为非定型产品，设备尺寸以到货设备为准。安装高度底边距地1.5m，消防泵、喷淋泵、生活泵控制箱落地式安装；其他各种风机结合暖通施工图，控制箱就地安装，并设就地控制装置。

5、住宅卫生间密闭防溅插座安装高度底边均距地1.8m，厨房密闭防溅插座距地1.8m，卧室空调插座1.5m，其余所以插座0.3m；开关安装高度1.4m；地下室灯具安装详平面标注；蓄电池式安全出口标志灯门洞上安装，疏散指示灯距地0.5米。应急照明壁挂式安装，高度距地1.8m。带蓄电池式的照明灯具要求供电时间不小于30min。

五、 电线电缆的选型和敷设方式

1、10kV高压供电线路电缆的引入，电缆型号规格及敷设方式由供电部门确定，该资料中电缆型号规格仅供参考。

2、由低压配电柜引出的电缆沿桥架敷设至电缆井，电缆桥架安装须将全长连接成电气通路，首末端与 PE线可靠连接。一级负荷设备供电电缆选用ZR-VV-0.6/1kV电缆，其余主干电缆为VV-0.6/1kV型。

3、从电能表箱至住宅配电箱电缆选用BV-500型电线，走道上穿钢管吊顶内敷设，从走道进入房间穿钢管墙内暗敷。

4、照明和插座分别配线选用BV-500V 2X2.5m 和3X4.0m 穿钢管吊顶或墙内暗敷，安装低于2.4m的灯具加设PE线。22蓄电池式应急照明和疏散指示标志灯接线方式为三线制。

六、图纸展示

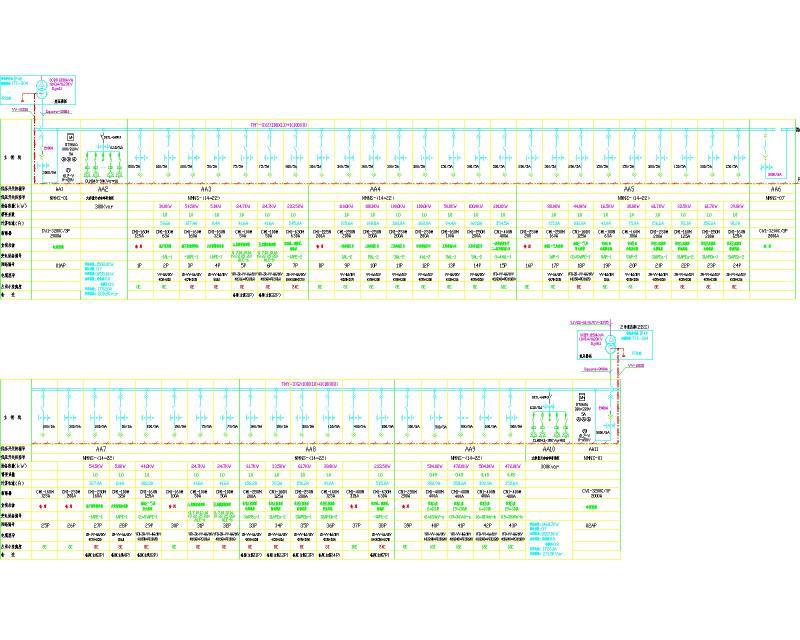

低 压 配 电 柜 系 统 图

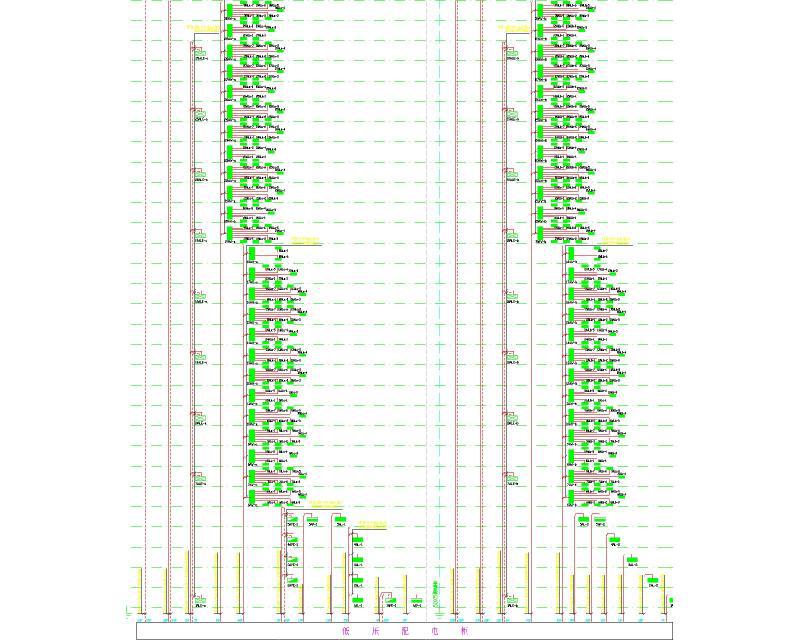

低压配电干线系统图

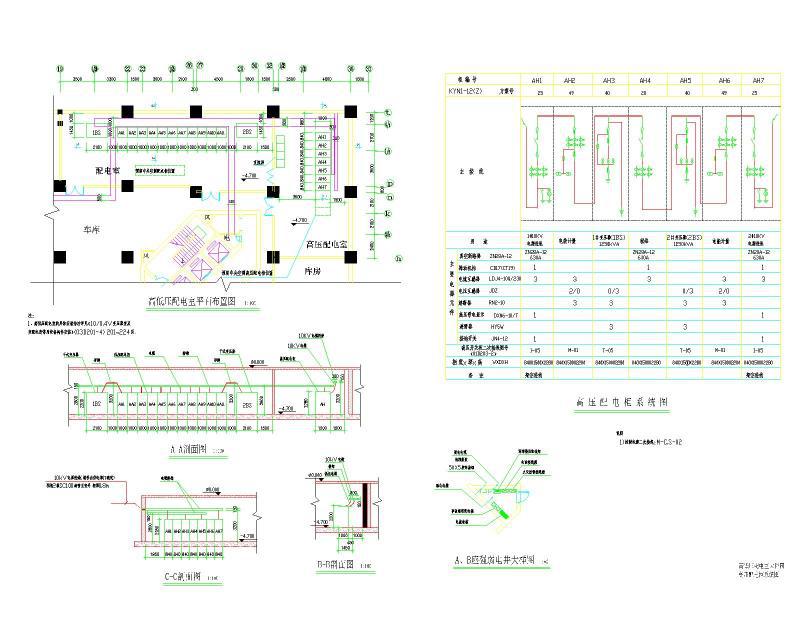

高低压配电室平面布置图

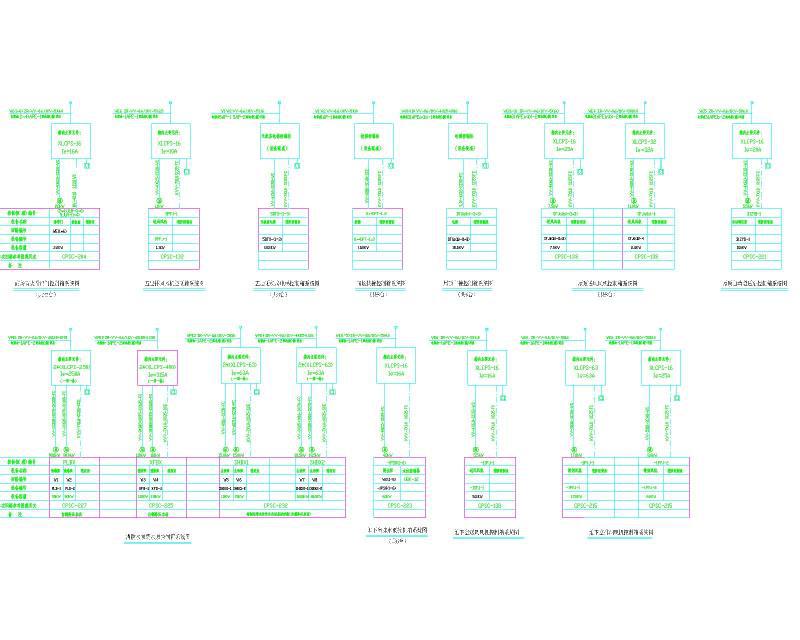

控制箱系统图

控制箱系统图l

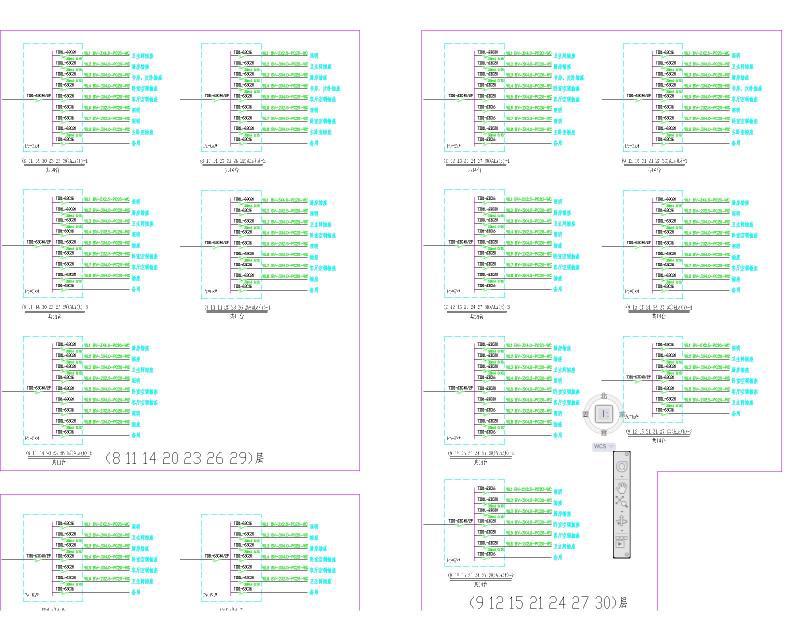

配电箱系统图(二)

系统图
