258.0平方米单侧悬挑钢结构汽车棚结构设计CAD图纸
- 设计使用年限：50年
- 建筑规模：258.0平方米
附件详情
该项目为铁路xx站改造工程-钢结构汽车棚，采用轻型H钢结构，建筑面积为258.0平米。该项目混凝土部分合理使用年限为50年，钢结构部分合理使用年限为50年。雨棚跨度为6m，总长度为42m，以绝对标高5.164米为±0.000。檐口高度为3.40m,屋面坡度为0.10。
该资料包含：设计总说明，柱基础平面布置图，屋面檩条
平面布置图
、柱底剪力键预留槽示意图，柱脚
节点图
，柱底地脚螺栓剖面图，柱平面图，屋顶平面图，车棚正立面图，屋面支撑连接大样，
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

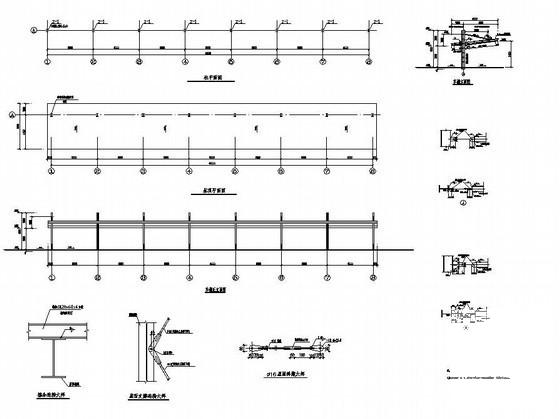

钢结构车棚设计图纸 - 1 -

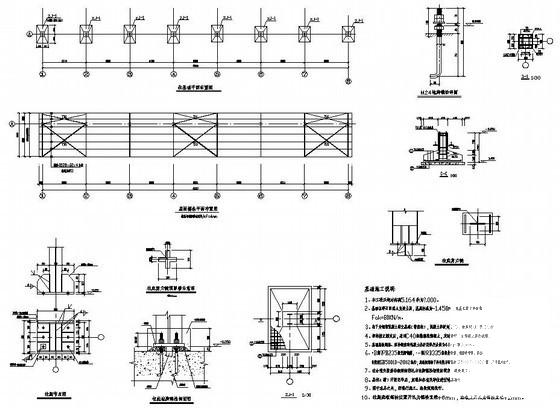

钢结构车棚设计图纸 - 2 -

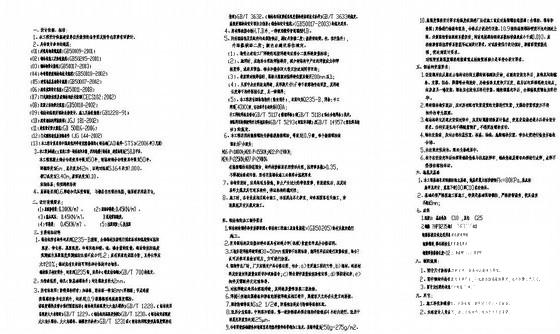

钢结构车棚设计图纸 - 3
以上是部分截图，请下载附件后查看完整高清内容
