5层易初莲花钢结构工程CAD施工图纸

  • 建筑类别:办公,商业,餐饮,其他
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构,钢结构,混合结构
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 风压:0.55kN/平方米
  • 雪压:0.4kN/平方米
  • 参考图纸:50张
易初莲花钢结构工程CAD图,该项目按现行国家、 江苏省有关设计规程及初步设计的批准文件进行设计。该项目结构设计使用年限为50年,上部结构的安全等级为二级,地基基础设计等级为乙级。上部结构一类环境,±0.000以下为二a类环境,该项目的抗震分类为乙类建筑,抗震设防烈度为 7 度。框架结构抗震等级为三级,抗震构造措施为二级,设计地震分组为第3组,设计基本地震加速度为0.10g,场地类别为Ⅲ类,场地特征周期为0.65s。该项目±0.000相当于绝对标高4.300m(黄海高程),室内外高差为150~300mm。

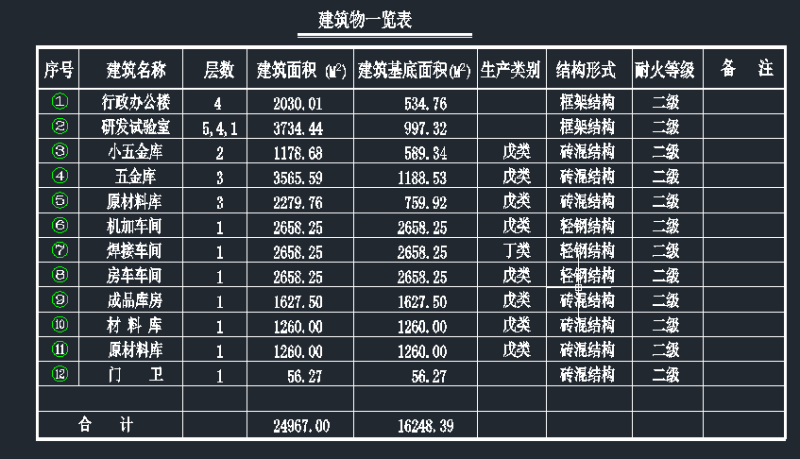

建筑物一览表

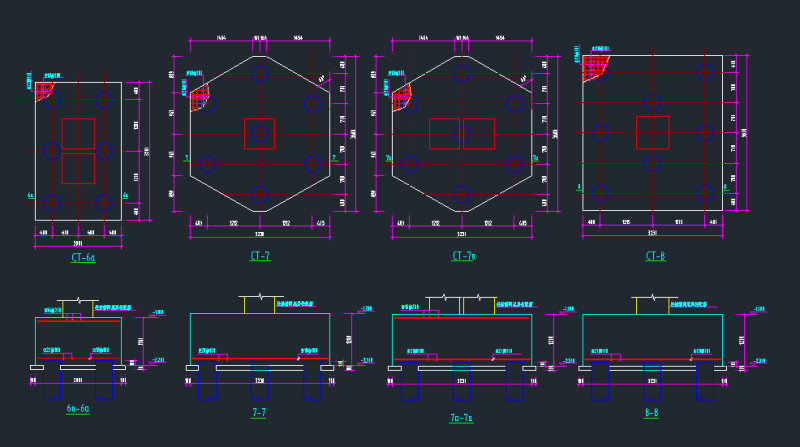

承台配筋图

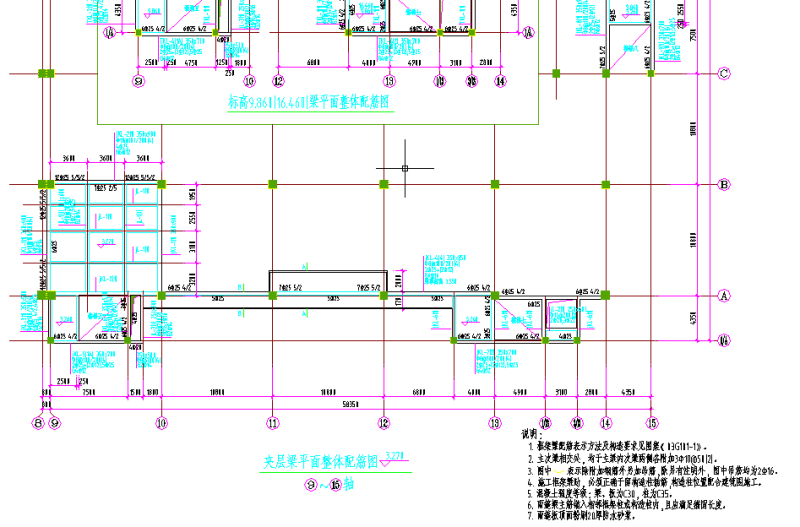

部分夹层梁平面整体配筋图
总说明中的详图

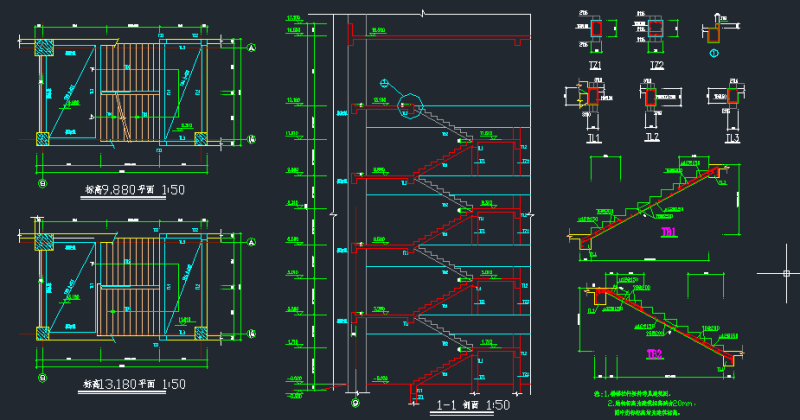

楼梯平剖图
楼梯平面图

细部配筋图
以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 钢结构工程施工图 - 1
    钢结构工程施工图 - 1
  • 钢结构工程施工图 - 2
    钢结构工程施工图 - 2
  • 钢结构工程施工图 - 3
    钢结构工程施工图 - 3
  • 钢结构工程施工图 - 4
    钢结构工程施工图 - 4
  • 钢结构工程施工图 - 5
    钢结构工程施工图 - 5
  • 钢结构工程施工图 - 6
    钢结构工程施工图 - 6
  • 钢结构工程施工图 - 7
    钢结构工程施工图 - 7
以上是部分截图,请下载附件后查看完整高清内容
