水池S8抗渗建筑结构CAD大样图

附件详情

某水池S8抗渗建筑结构图
该资料为:某水池S8抗渗建筑结构图
该项目基础采用强夯处理地基钢筋混凝土基础,地基承载力特征值为:150KN/平方米。
该项目基础采用机械开挖时必须预留0.5m厚土层采用人工开挖,避免机械对持力层的干扰动。
调节水池底板混凝土强度等级为C30.混凝土抗渗等级为S8(0.8N/m平方米)。
该资料包含:
基础平面图、平面图、池壁与底板转角竖向配筋大样 、预留穿墙孔大样图、操作室平面图、底板与壁板转角大样图、污水处理站路面结构图、供水过滤池基础平面图、操作室屋面梁配筋平面、剖面图、立面图共15张图纸。

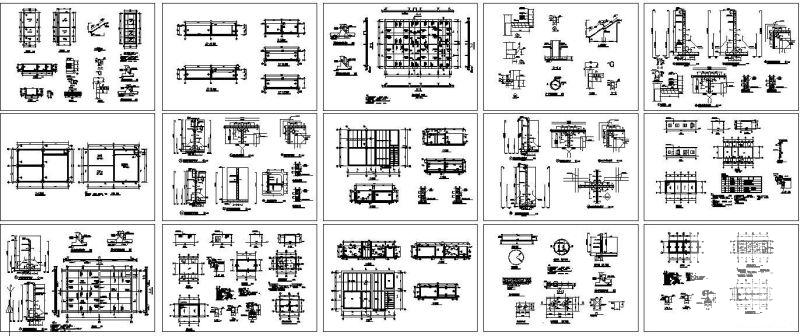

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

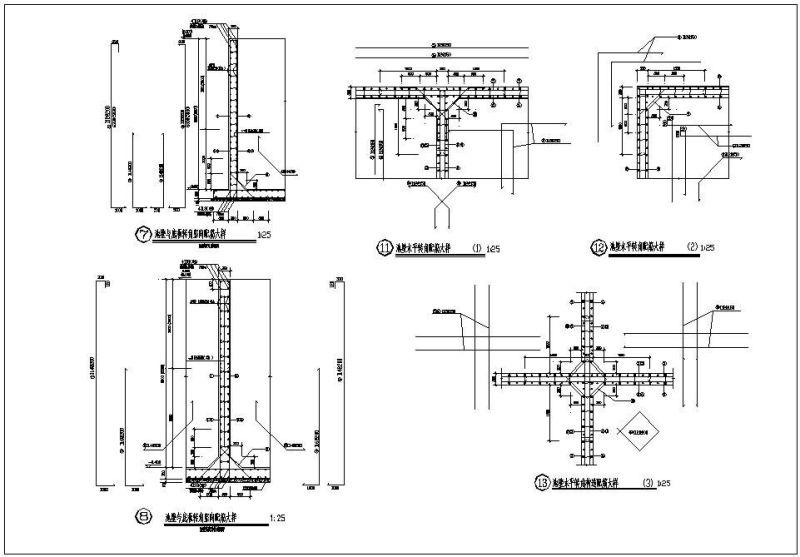

  • 水池结构大样 - 1
    水池结构大样 - 1

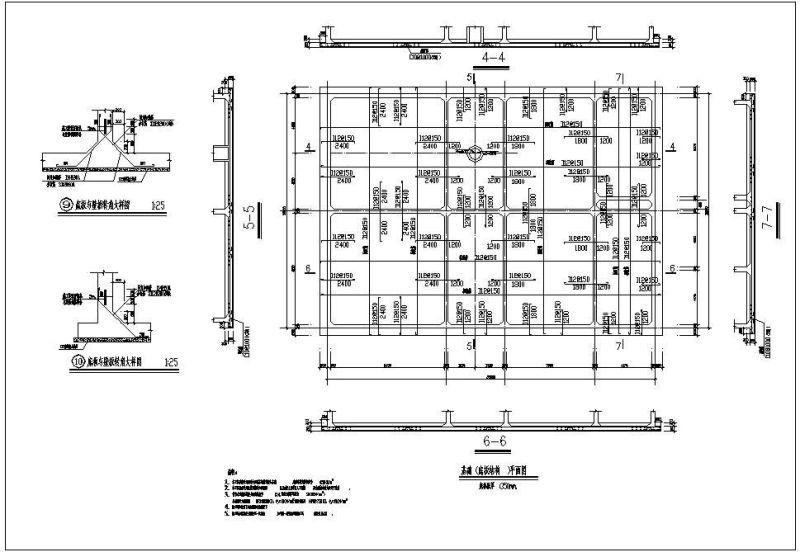

  • 水池结构大样 - 2
    水池结构大样 - 2

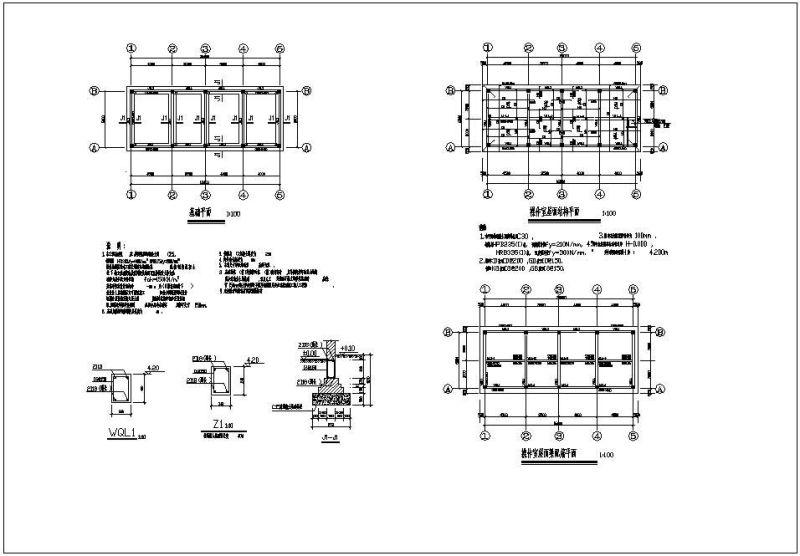

  • 水池结构大样 - 3
