展览温室结构设计CAD施工图纸

附件详情

郑州某展览温室结构设计图
该资料为：郑州某展览温室结构设计图
展览温室由热带雨林展示区、热带花卉展示区、科普中心（内含多功能厅）组成。其中热带雨林展示区呈钟状，底部直径约47.8米，高度30米，结构为16榀两管桁架旋转而成的空间钢管桁架结构。热带花卉展示区长约110米，宽约45米，高9.6米，结构由?508钢管柱与型钢梁组成钢框架。科普中心呈半圆状，底部直径约32米，高度17米，结构为由工型钢组成的单层网壳。多功能厅呈过半圆状，底部直径约16米，高度14.387米，结构为由钢管组成的单层网壳。基础均采用天然基础，其中多功能厅为条形基础，其余均为独立基础。
该资料包含：

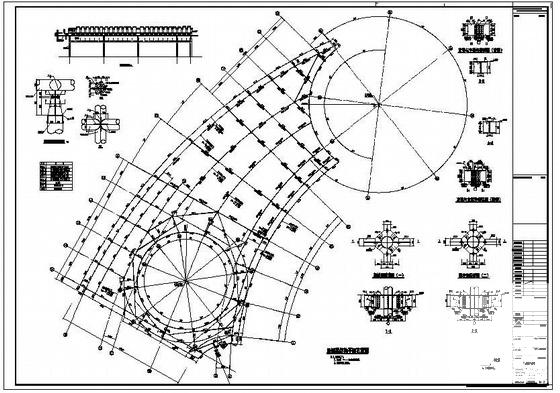

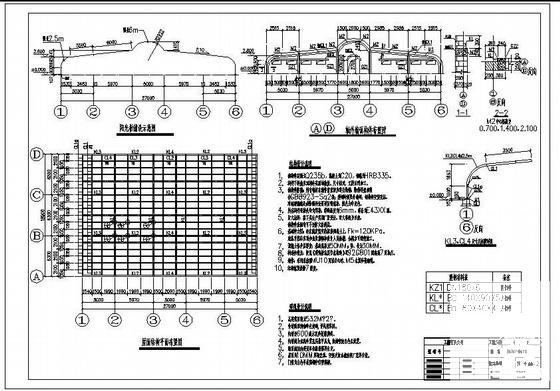

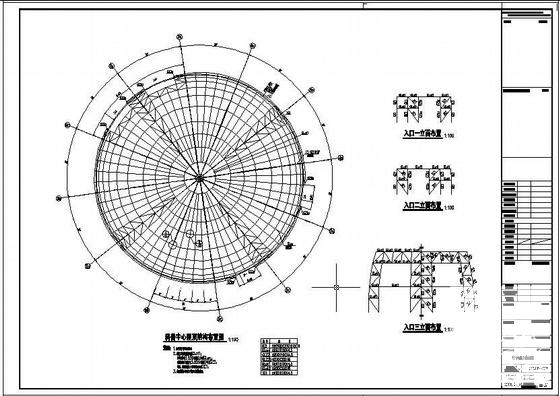

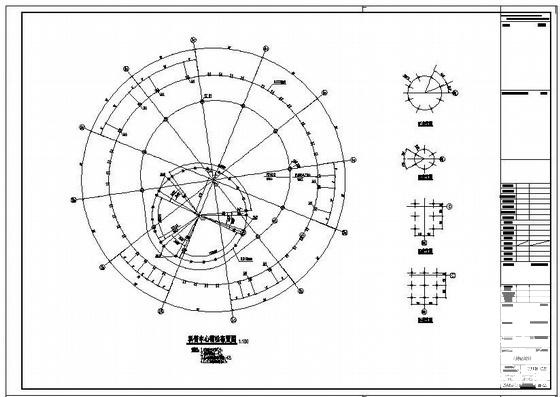

结构设计说明 、基础平面布置图、地沟平面布置图、热带雨林植物展示区预埋锚栓布置图、热带雨林植物展示区底层柱布置图、热带雨林植物展示区结构布置图、热带雨林植物展示区屋顶结构布置图、热带雨林植物展示区入口1处立面结构布置图、入口2，3，4处立面结构布置图、屋顶圆环结构图、标准单元结构布置详图、柱桁架详图、支撑杆件展开布置图、竖向和横向系杆布置剖面图、桁架柱脚详图、水平系杆详图、屋面梁结构平面布置图、科普中心一层柱平面布置图、科普中心二层结构布置图、科普中心二层板配筋平面图、科普中心屋顶结构布置图、科普中心剖面图、多功能厅屋顶结构布置图、多功能厅剖面图、节点大样、 楼梯详图 、景观基础平面布置、景观楼梯结构 平面布置图 、景观结构平面布置、景观结构详图共47张图纸。
