8层钢框架筒仓结构设计CAD施工图纸

  • 建筑类别:其他
  • 建筑高度类型:高层建筑
  • 建筑地上层数:8层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:其他结构
  • 特种结构:筒仓
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.4kN/平方米
  • 参考图纸:12张
  • 设计年代:近代

附件详情

某钢框架筒仓结构设计图
该资料为:某钢框架筒仓结构设计图
该资料包含:
结构设计总说明、平面图、基础平面图、柱平法施工图、基础底板配筋平面图、侧壁配筋平面图、平面梁布置图、钢仓立面剖面图、平面梁布置图、梁 平面布置图 共12张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

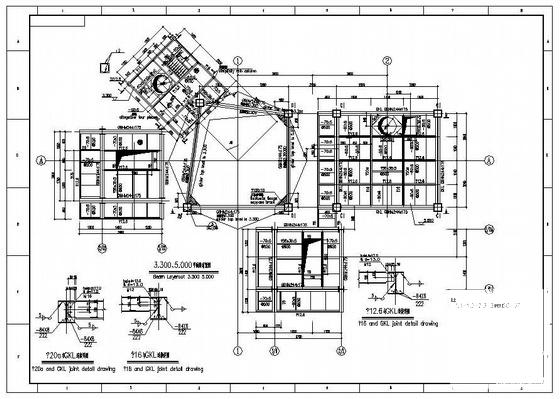

  • 框架结构设计施工图 - 1
    框架结构设计施工图 - 1

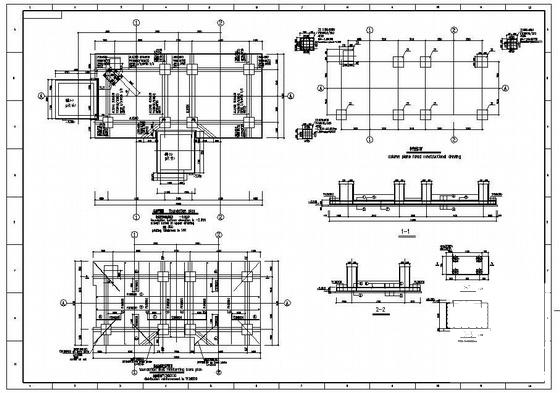

  • 框架结构设计施工图 - 2
    框架结构设计施工图 - 2

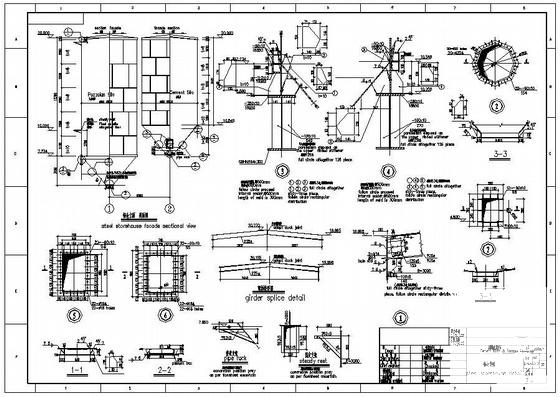

  • 框架结构设计施工图 - 3
    框架结构设计施工图 - 3

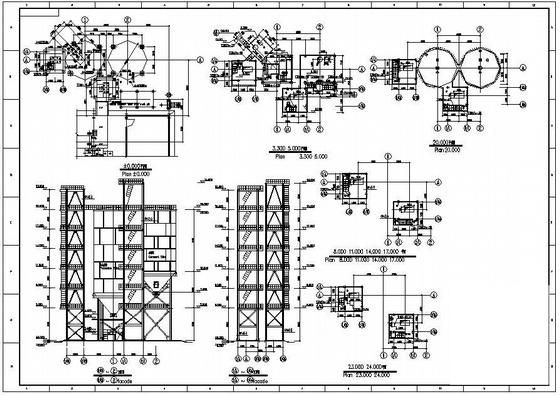

  • 框架结构设计施工图 - 4
    框架结构设计施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
