多层宾馆室外电梯钢结构二次设计CAD施工图纸
- 建筑类别：宾馆
- 建筑高度类型：多层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 抗震设防烈度：7度抗震
- 风压：0.55kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：4张
附件详情
钢
结构设计说明

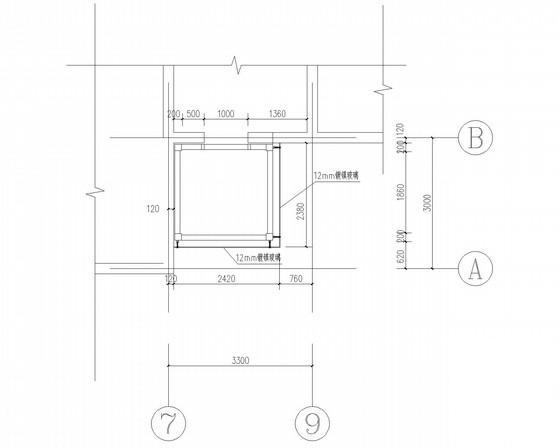

、平面图、立面图、基础处理及基础说明、结构平面图、立面骨架布置图、雨棚结构图、
节点详图
共4张图纸。

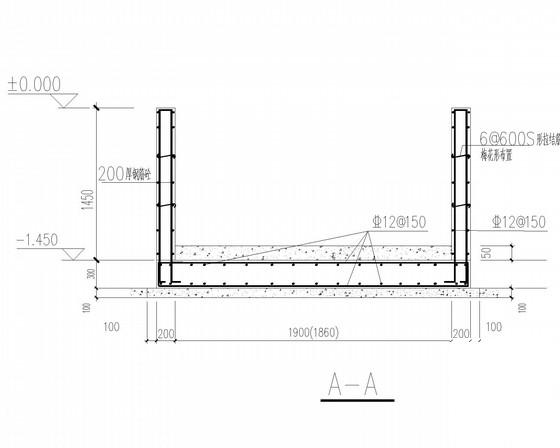

基坑节点

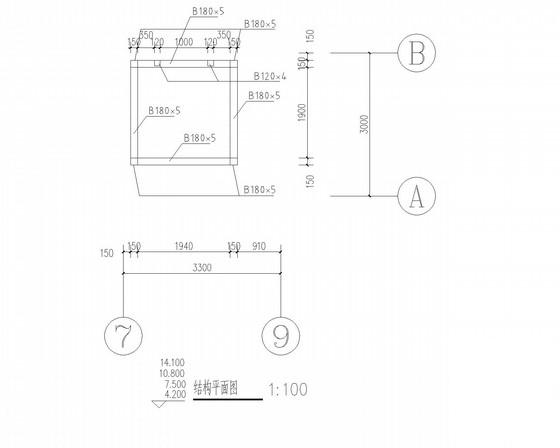

结构平面图
立面图

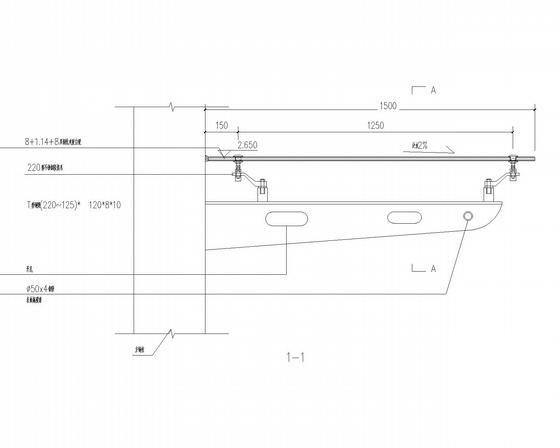

雨棚结构图

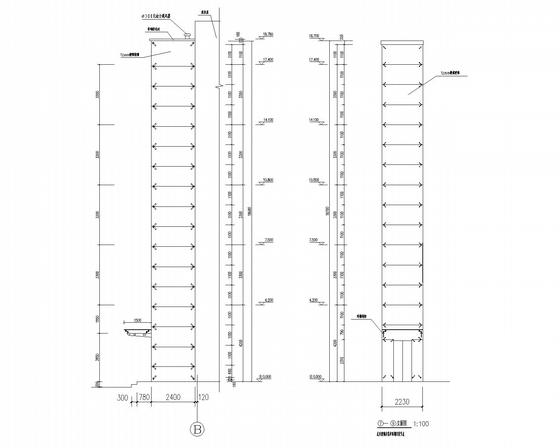

立面骨架布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
电梯钢结构施工图纸 - 1 -
电梯钢结构施工图纸 - 2 -
电梯钢结构施工图纸 - 3 -
电梯钢结构施工图纸 - 4 -
电梯钢结构施工图纸 - 5 -
电梯钢结构施工图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-06
- 评论次数：0
- 浏览次数：0
- 文件大小：0.3 MB
- 收藏次数：0
-
文件名称：
附件-995877858689865058858.zip
