450平米3层别墅空调CAD施工图纸

  • 设计阶段:施工图设计
  • CAD版本:CAD2000
  • 参考图纸:9张
  • 建筑设计面积:450平方米
  • 建筑地上层数:3层
  • 建筑地下层数:2层

附件详情

该项目为低层建筑。D-1、D-2户型建筑面积约为450m2。对卧室、娱乐室、起居室、餐厅、书房、家庭厅等要房间设置单向流新风系统,排风机设置在卫生间或厨房,自平衡式排风口设在各主要房间,自平衡式进风口布置在各主要房间窗户或外推拉门上方。室内机均采用卧式暗装风机盘管,安装于吊顶内。气流组织均采用侧上送风、下回风方式。

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

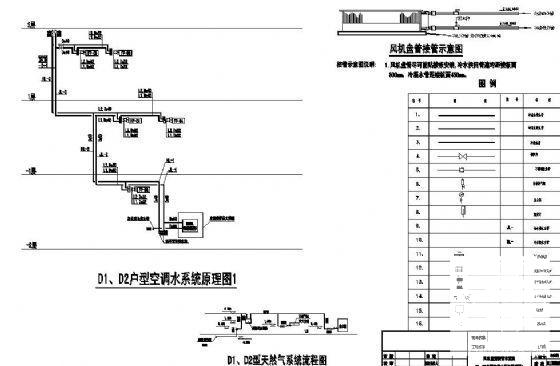

  • 别墅施工图图纸 - 1
    别墅施工图图纸 - 1

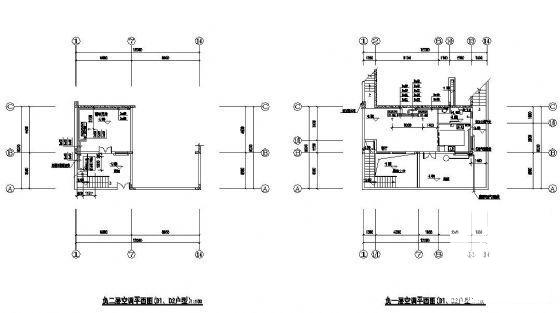

  • 别墅施工图图纸 - 2
    别墅施工图图纸 - 2
以上是部分截图,请下载附件后查看完整高清内容
