单层修理车间结构设计CAD施工图纸
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架,轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 结构最大跨度：12m
- 抗震设防烈度：7度抗震
- 风压：0.30kN/平方米
- 参考图纸：13张
- 设计年代：近代
附件详情
钢结构厂房
该资料包含：
结构设计说明
，平面图，屋顶平面图，剖面图，立面图，屋面檩条布置图，屋面结构布置图，檩条布置图，基础平面图，预埋螺栓布置图，柱间支撑布置图，吊车梁平面图，刚架详图等
共13张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

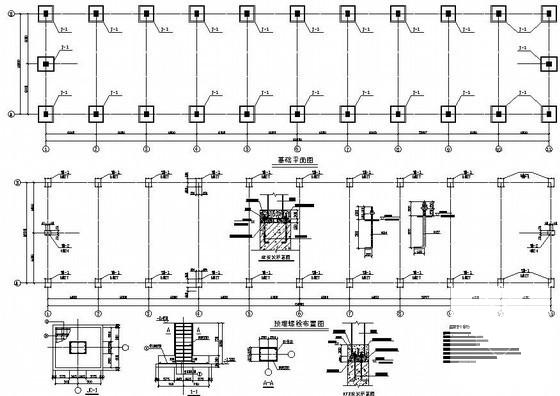

单层结构施工图 - 1 -

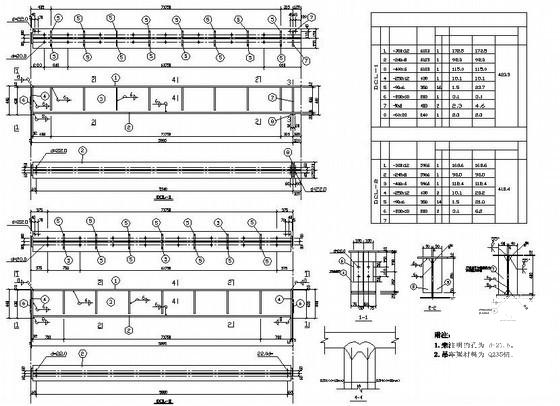

单层结构施工图 - 2 -

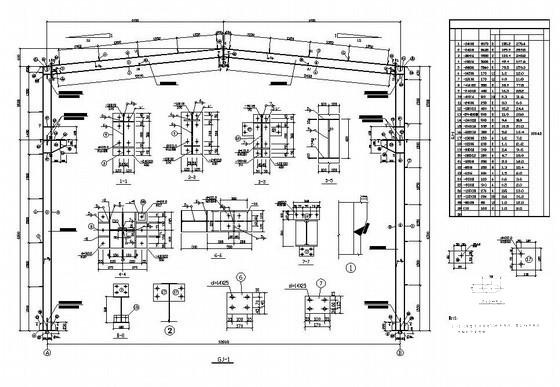

单层结构施工图 - 3 -
单层结构施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-06
- 评论次数：0
- 浏览次数：0
- 文件大小：0.72 MB
- 收藏次数：0
-
文件名称：
附件-995878880077859675887.rar
