4层手机生产基地多联机空调系统平面CAD施工图纸

资料简介
赚取积分

设计详细说明：无
建筑类别：工业建筑
建筑高度类型：多层建筑
建筑地上层数：4层
图纸设计深度：施工图
设计年代：近代
设计内容：空调, 通风
节点大样：风机盘管, 空气处理机组
项目所在地：广东

附件详情

资料内容主要包括手机生产项目中试基地办公楼、食堂及装配车间的通风空调系统布置图，项目空调系统主要采用直流变频多联机方式，图纸内容为多联机各布置图，另包含相应的配置表、配电功率、风道阀件及风管计算、保温选择等资料.....
（1）总装分厂空调冷量可以允许8000立方米/时以内的排烟/风量，每超过4000风量，须增加一个模块，并对应的增加5000立方米空气处理机一台
（2）精工分厂空调冷量可以允许6000立方米/时以内的排烟/风量，每超过4000风量，须增加一个模块，并对应的增加5000立方米空气处理机一台
（3）电池分厂空调冷量可以允许4000立方米/时以内的排烟/风量，每超过4000风量，须增加一个模块，并对应的增加5000立方米空气处理机一台......

，图纸共59张。

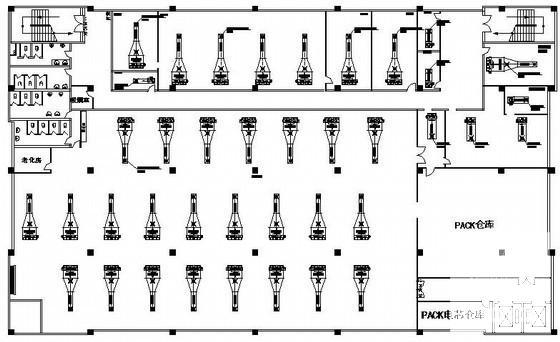

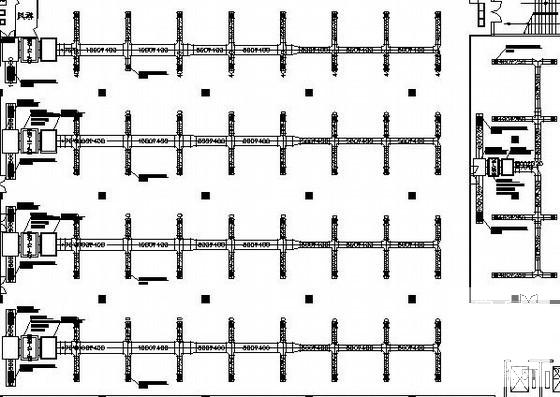

二楼车间风管平面图

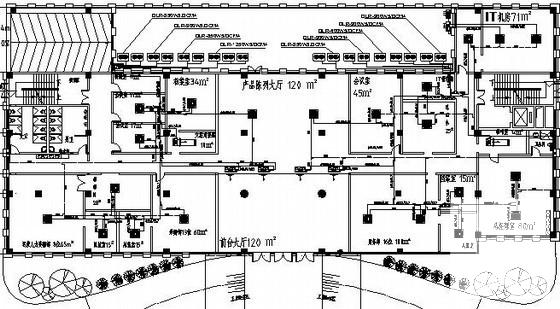

四楼风口布置图

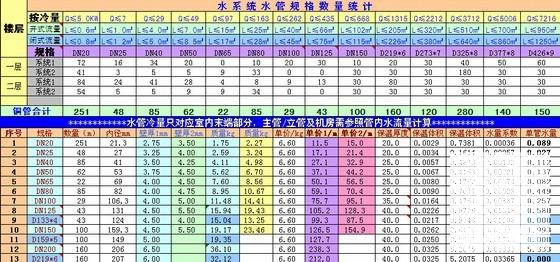

水系统水管规格

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
