国内369765平米广场热力站施工CAD图纸
- 设计详细说明：有
- 建筑类别：商业
- 图纸设计深度：施工图
- 参考图纸：8张
- 设计内容：采暖
- 项目所在地：北京
附件详情
热力站为非独立结构，位于地下三层，总用热建筑面积369765m2，总热负荷 23801kW。共十二个系统：2个空调系统，2个采暖系统，2个地板采暖系统（备用），1个游泳池加热系统，5个生活热水系统。
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

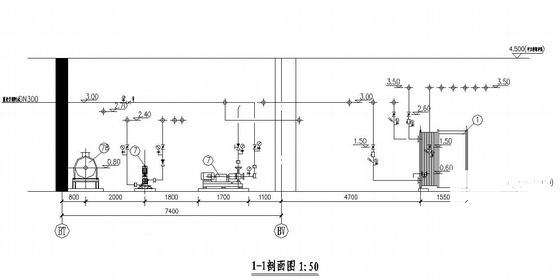

热力站施工 - 1 -

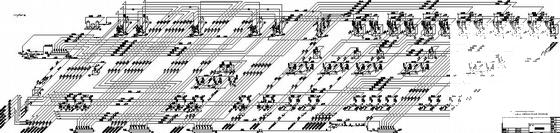

热力站施工 - 2 -

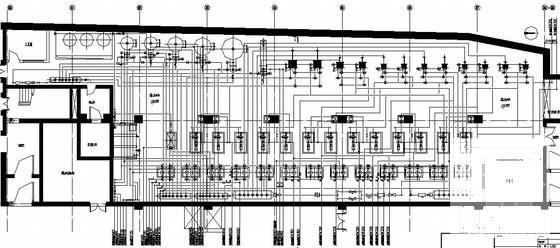

热力站施工 - 3
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-06
- 评论次数：0
- 浏览次数：0
- 文件大小：1.07 MB
- 收藏次数：0
-
文件名称：
附件-995858708057509778587.rar
热力站施工下载
