15米跨单层门式刚架汽车库钢结构建筑结构设计CAD施工大样图

  • 建筑类别:交通建筑
  • 厂房建筑高度类型:单层厂房
  • 地上层数:1层
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 结构最大跨度:15m
  • 抗震设防烈度:8度抗震
  • 风压:0.35kN/平方米
  • 参考图纸:13张
  • 设计年代:近代

附件详情

某汽车库钢结构建筑结构设计图
该资料为:某汽车库钢结构建筑结构设计图
该资料包含:
建筑平面图、立面图、剖面图、钢 结构设计说明 、基础 平面布置图 、钢架图、屋面结构布置图及大样图、节点大样图、墙架布置及 节点图 、墙架墙梁及拉条加工图、屋面檩条及拉条加工图共13张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

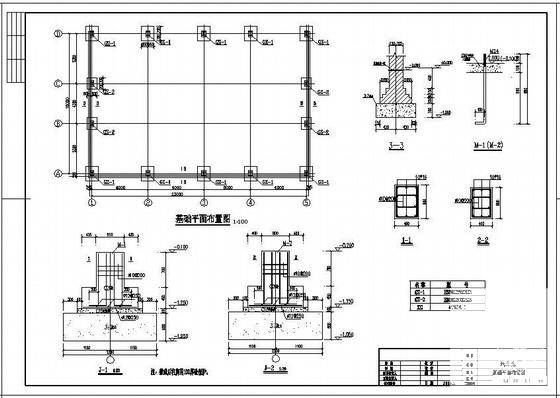

  • 单层钢结构门式刚架 - 1
    单层钢结构门式刚架 - 1

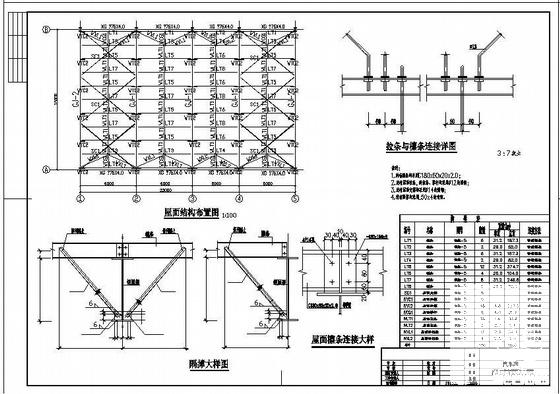

  • 单层钢结构门式刚架 - 2
    单层钢结构门式刚架 - 2

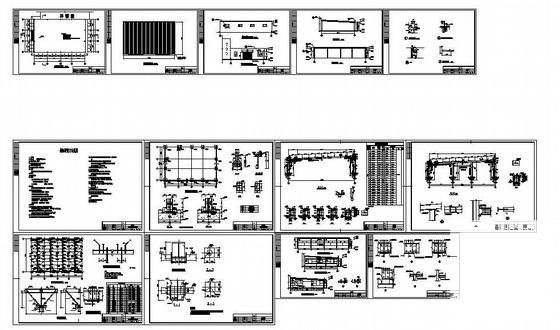

  • 单层钢结构门式刚架 - 3
    单层钢结构门式刚架 - 3

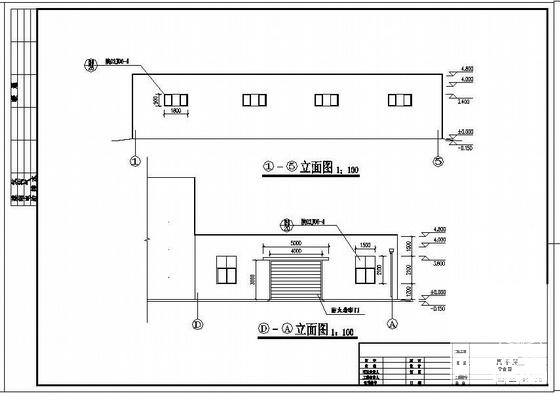

  • 单层钢结构门式刚架 - 4
    单层钢结构门式刚架 - 4
以上是部分截图,请下载附件后查看完整高清内容
