高层钢塔框剪会展中心施工CAD图纸

  • 建筑类别:商业

  • 图纸设计深度:施工图

  • 建筑设计结构形式:砌体结构,钢筋混凝土结构,钢结构

  • 钢筋混凝土结构:框架剪力墙

  • 基础形式 :独立基础,桩基础

  • 结构安全等级:二级

  • 抗震设防烈度:7度抗震

  • 风压:0.3kN/平方米

  • 雪压:0.1kN/平方米

  • 参考图纸:30张

  • 设计年代:近代

附件详情

某高层钢塔框剪会展中心施工图,抗震设防烈度为7度。

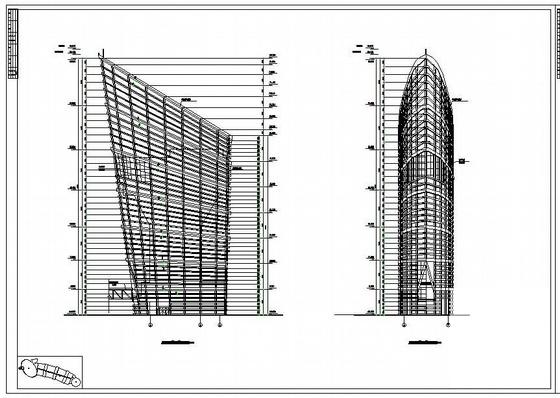

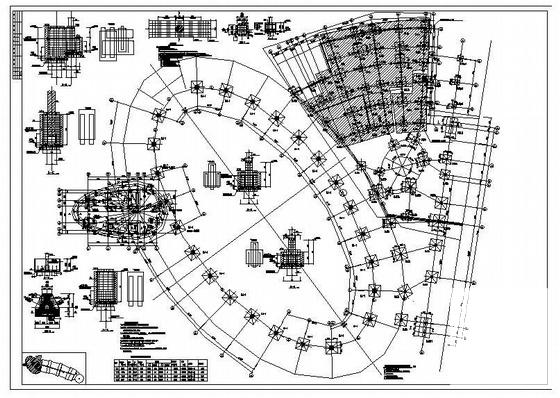

该资料包含:钢 结构设计说明 、钢塔楼立面图、塔楼平面图、塔楼屋面平面图、基础平面布置图、塔楼基础梁平法施工图、钢柱定位图、柱脚详图、钢塔楼结构立面图、平面布置图、钢塔楼顶部支撑布置图、 节点详图 、塔楼梁平法施工图、塔楼柱、剪力墙平法施工图、剪力墙柱表、塔楼结构平面图、屋面结构平面共30张图纸。


2

3

4

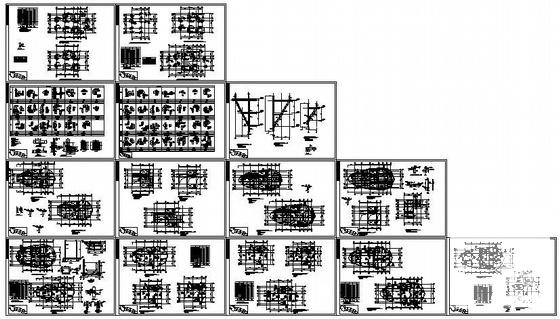

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 高层施工图纸 - 1
    高层施工图纸 - 1
  • 高层施工图纸 - 2
    高层施工图纸 - 2
  • 高层施工图纸 - 3
    高层施工图纸 - 3
  • 高层施工图纸 - 4
    高层施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
