9层框架结构饭店毕业设计方案CAD图纸(高34米)

附件详情

某饭店毕业设计图纸
该资料为:某饭店毕业设计图纸
结构类型:框架结构。
抗震设防烈度:7度,设计地震分组第二组。
建筑层数及高度:九层,高度为34.3m,局部七层,高度为26.9m,地下一层,高度3.6m。
该资料包含:
建筑设计说明、地下层平面图、建筑平面图、建筑立面图、建筑剖面图、门窗作法、门窗表、
厕所详图、 楼梯详图 、客房详图、墙身大样共23张图纸。


2

3

4

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

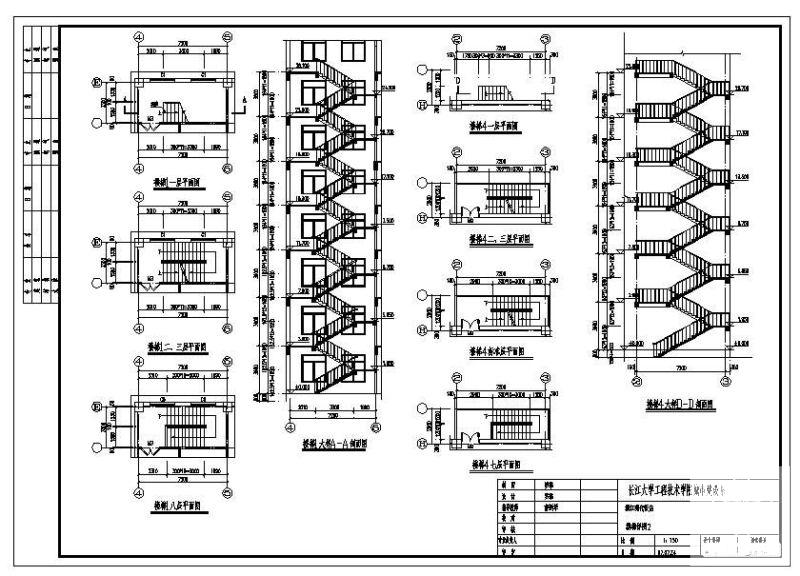

  • 饭店图纸设计 - 1
    饭店图纸设计 - 1

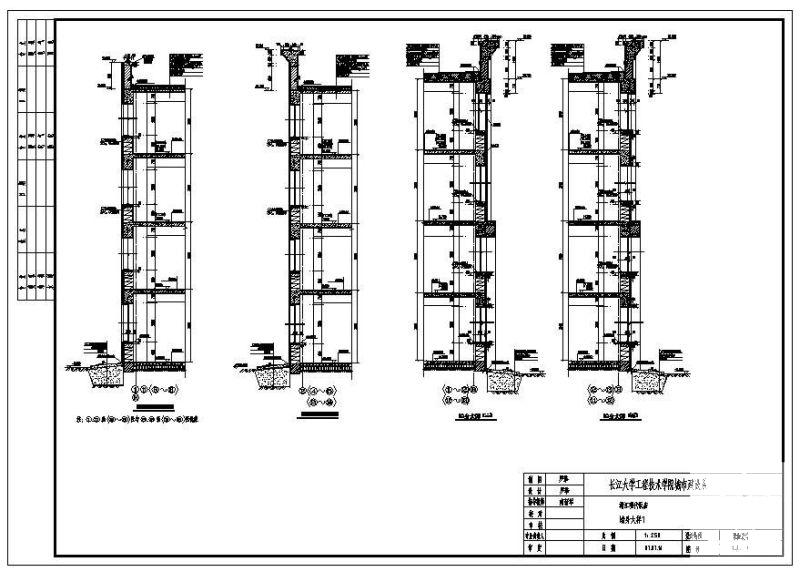

  • 饭店图纸设计 - 2
    饭店图纸设计 - 2

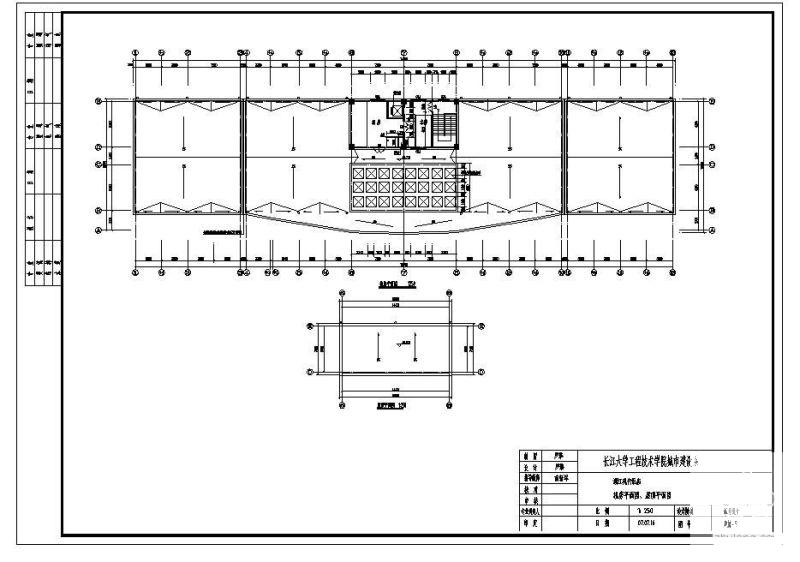

  • 饭店图纸设计 - 3
    饭店图纸设计 - 3

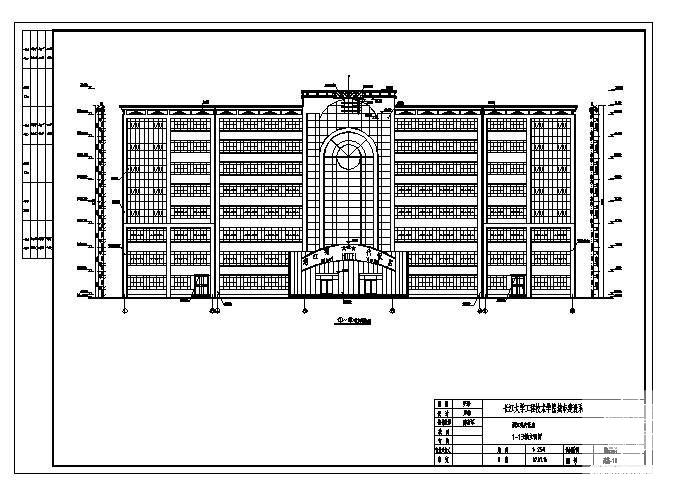

  • 饭店图纸设计 - 4
    饭店图纸设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
