3257平米6层学院公寓水施竣工CAD图纸
- 建筑类别：宿舍（公寓）
- 建筑地上层数：0层
- 建筑地下层数：6层
- 出图日期：2007
- 建筑设计面积：3257.04平方米
- 设计阶段：竣工图
- 供水方式：市政供水
- 供水分区：无
- 设计内容：给排水,消火栓,灭火器
附件详情
- 1.说明 图例

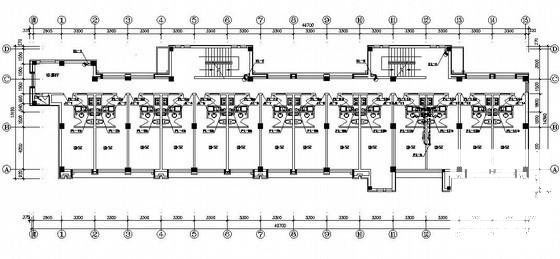

- 2.一层给排水管道平面图
- 3.二层给排水管道平面图
- 4.三~六层给排水管道平面图
- 5.19.80标高层给排水管道平面图、厨房,卫生间给排水管道详图
- 6.生活给水管道系统图
- 7.室内消火栓给水管道系统图、排水管道系统图(一)
- 8.排水管道系统图(二)
附件详情
该项目为大连某学院教师单身公寓,主体建筑为六层, 建筑高度为19.80m,建筑面积3257.04平方米.设有生活给水系统,排水系统,消火栓系统;图共8张

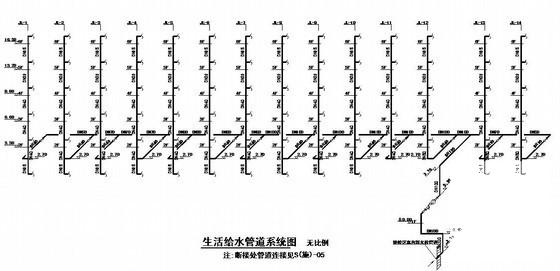

生活给水管道系统图

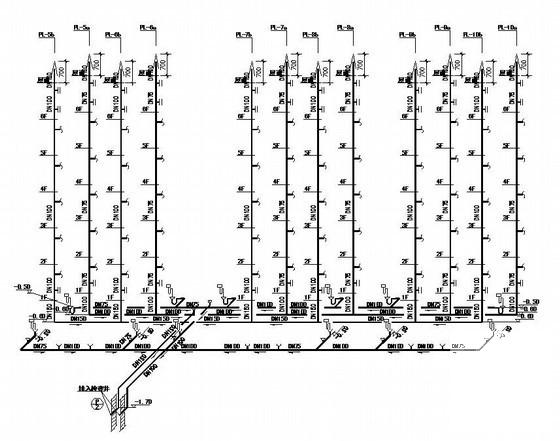

排水管道系统图

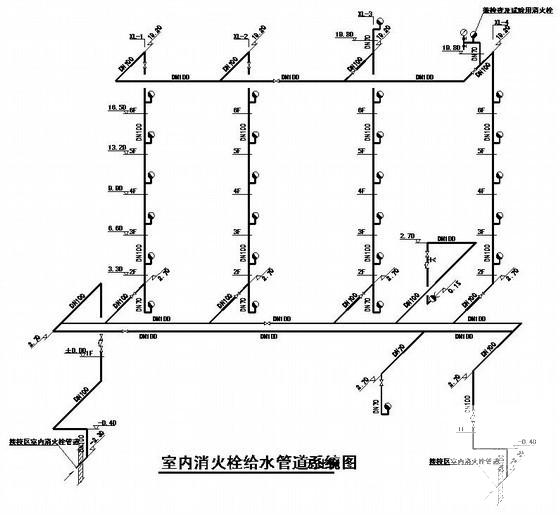

室内消火栓给水管道系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
公寓CAd - 1 -
公寓CAd - 2 -
公寓CAd - 3 -
公寓CAd - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-04
- 评论次数：0
- 浏览次数：0
- 文件大小：0.83 MB
- 收藏次数：0
-
文件名称：
附件-995860998059785858867.rar
公寓CAd下载
