公司钢料仓结构设计CAD施工图纸

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:其他结构
  • 特种结构:筒仓
  • 基础形式 :独立基础
  • 抗震设防烈度:8度抗震
  • 风压:0.65kN/平方米
  • 雪压:0.20kN/平方米
  • 参考图纸:13张
  • 设计年代:近代

附件详情

某公司钢料仓结构图
该资料为:某公司钢料仓结构图
抗震设防烈度为8度
基本风压(50年一遇):0.65kN/平方米
基本雪压:0.20kN/平方米
该资料包含:
结构施工图 设计说明、钢料仓平面定位布置图、钢仓平面布置及详图、新建钢料仓基础布置图、钢框架基础详图、钢料仓侧面图、钢料仓立面图、料仓支架图、钢料仓详图、钢料仓平面图 H-H剖示图、雨棚图、雨棚零件图、 节点详图 共13张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

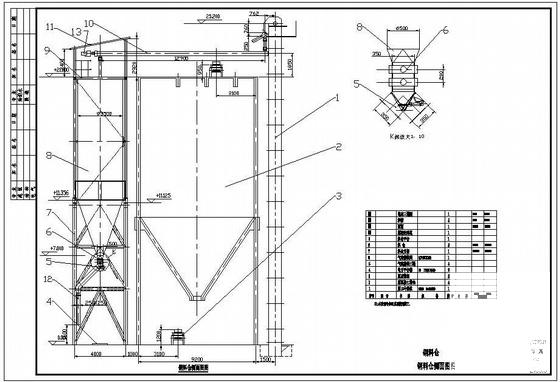

  • 施工图纸设计公司 - 1
    施工图纸设计公司 - 1

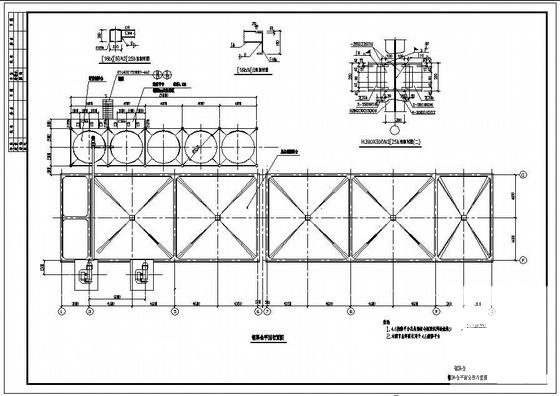

  • 施工图纸设计公司 - 2
    施工图纸设计公司 - 2

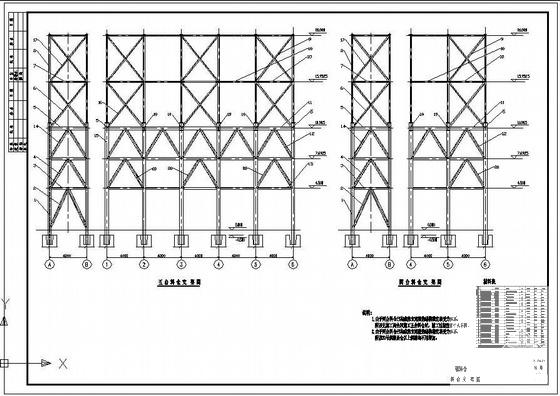

  • 施工图纸设计公司 - 3
    施工图纸设计公司 - 3

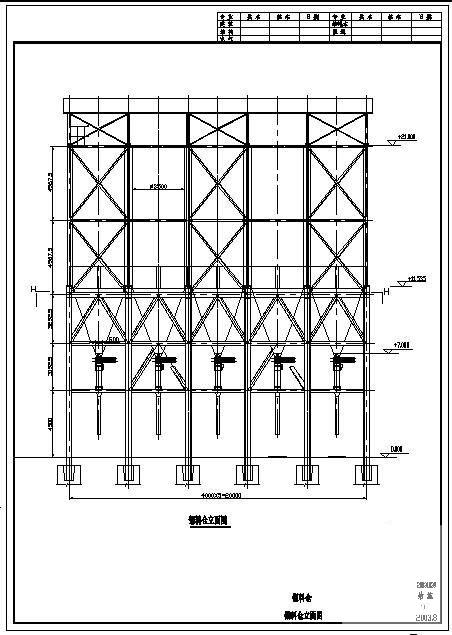

  • 施工图纸设计公司 - 4
    施工图纸设计公司 - 4
以上是部分截图,请下载附件后查看完整高清内容
