17层公寓GRC幕墙施工方案设计CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 图纸设计深度:施工图
  • 风压:0.65kN/平方米
  • 参考图纸:21张
  • 设计年代:近代
  • 幕墙面板材料:其他

附件详情

该项目是内蒙古GRC幕墙施工方案,包括:GRC幕墙设计总说明,立面图,柱、龙骨、接点剖面图变更,平面图,造型、龙骨剖面图,屋顶平面图等共计21张图。6月。

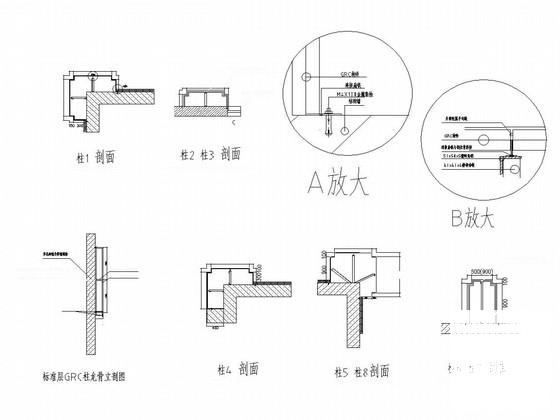

柱、龙骨、接点剖面图变更

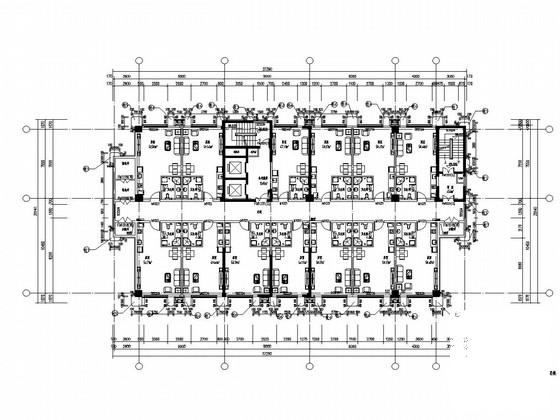

2#十五层平面图

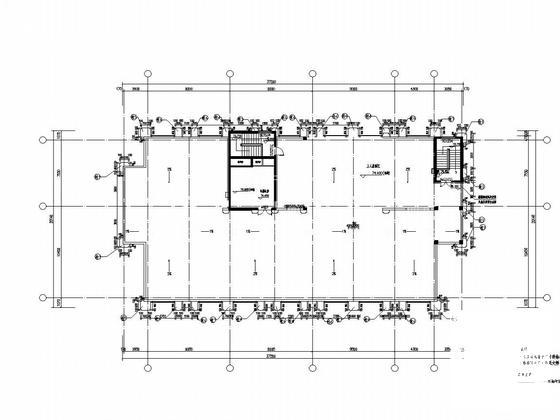

屋顶平面图

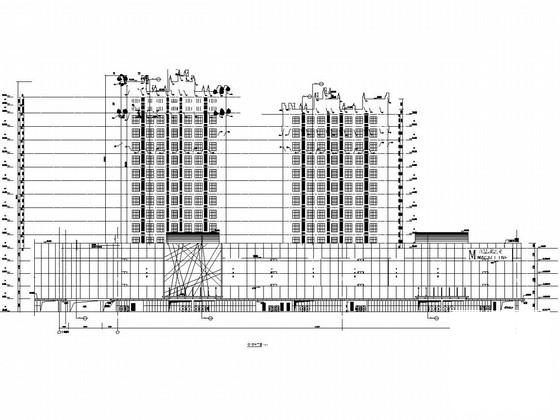

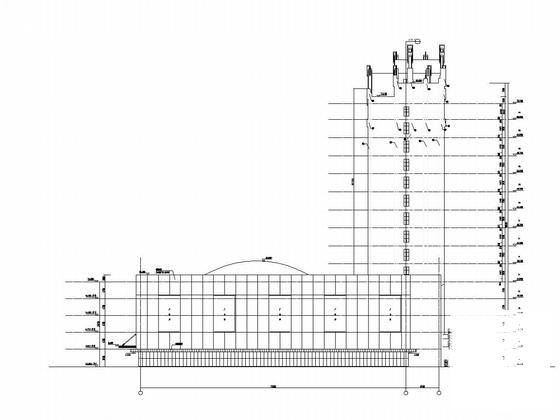

立面图

2#十五层平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 方案设计图纸 - 1
    方案设计图纸 - 1
  • 方案设计图纸 - 2
    方案设计图纸 - 2
  • 方案设计图纸 - 3
    方案设计图纸 - 3
  • 方案设计图纸 - 4
    方案设计图纸 - 4
  • 方案设计图纸 - 5
    方案设计图纸 - 5
  • 方案设计图纸 - 6
    方案设计图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
