13层住宅楼铝板幕墙、玻璃幕墙、玻璃雨蓬工程设计CAD施工大样图

附件详情

某住宅楼铝板幕墙、玻璃幕墙、玻璃雨蓬工程设计图(含计算书)
该资料为：某住宅楼铝板幕墙、玻璃幕墙、玻璃雨蓬工程设计图(含计算书)
该项目项目：2.5mm厚铝塑板幕墙、100、130系列明框玻璃幕墙、十一层8mm+1.14+8mm点支式夹胶玻璃雨蓬装饰工程。
该资料包含：

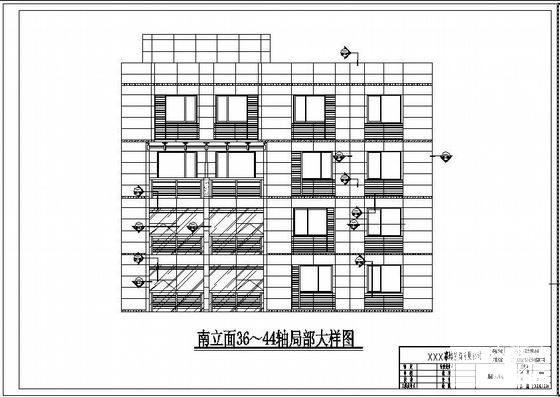

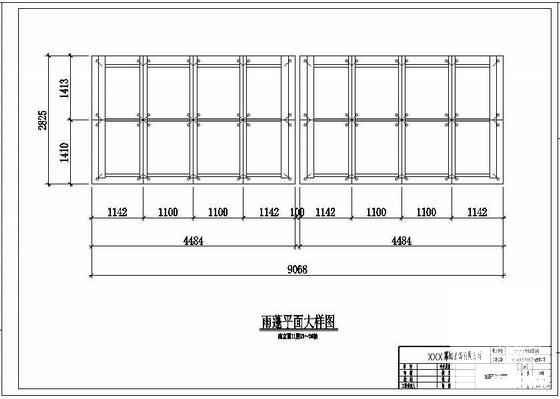

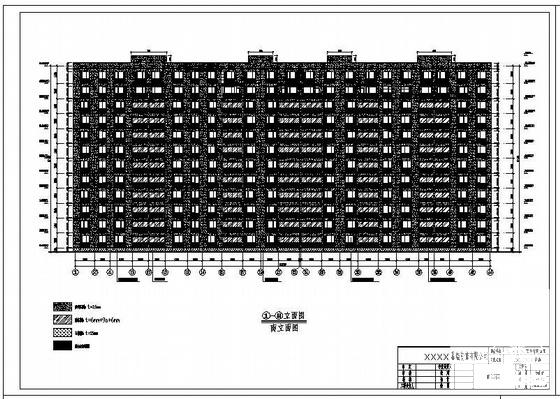

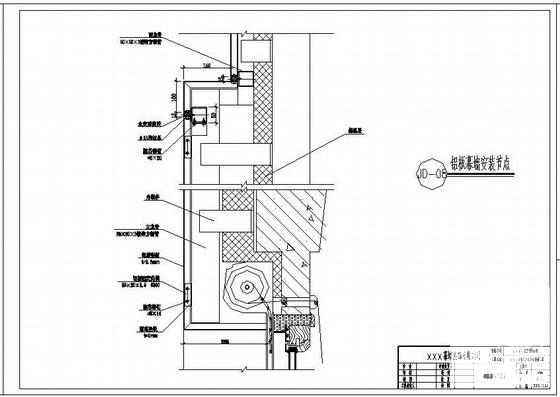

立面图、各层平面图、局部大样图、雨蓬平面大样图、雨蓬立面图、铝板幕墙 节点图 、玻璃幕墙 节点图 、雨篷 节点图 共42张图纸。
