4层桁架结构大型文化艺术中心结构设计施工CAD图纸

  • 建筑类别:文化
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:桁架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 参考图纸:16张
  • 设计年代:近代

附件详情

某大型文化艺术中心结构设计图
该资料为:某大型文化艺术中心结构设计图
该资料包含:
桩基础 平面布置图 (右部分)、桩顶~13.200柱结构定位图(右部分)、桩顶~柱顶平法施工图(右部分)、梁平法施工图(右部分)、楼板平法施工图(右部分)、 节点详图 共16张图纸。


以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

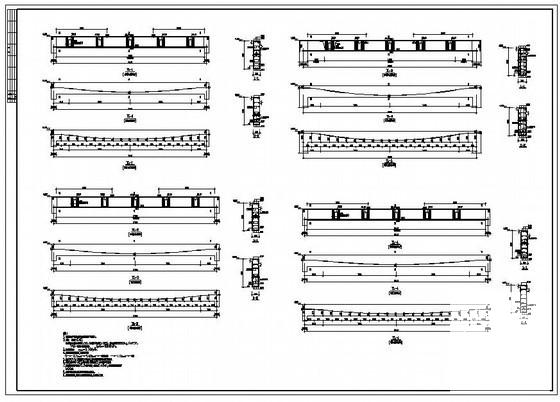

  • 文化艺术中心设计 - 1
    文化艺术中心设计 - 1

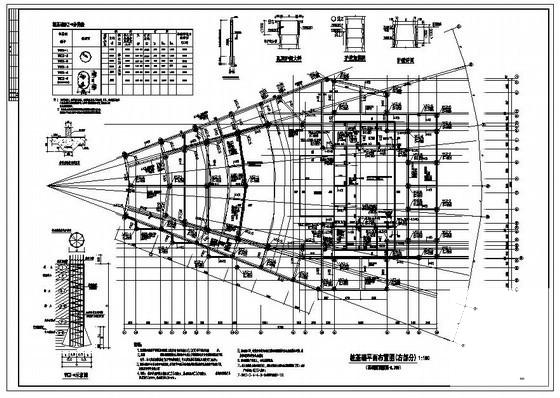

  • 文化艺术中心设计 - 2
    文化艺术中心设计 - 2

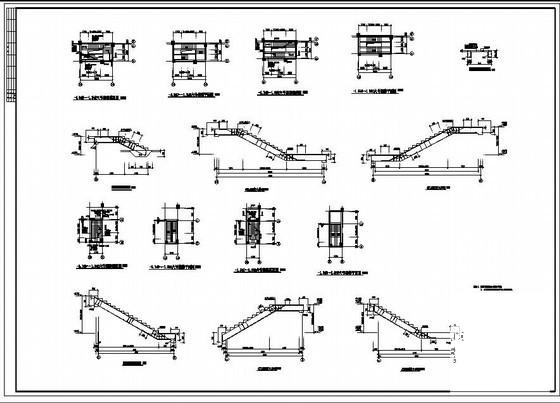

  • 文化艺术中心设计 - 3
    文化艺术中心设计 - 3
以上是部分截图,请下载附件后查看完整高清内容
