区四合院建筑施工CAD图纸（旧房翻改扩建）
附件详情
该项目位于朝阳区xxx乡，业主要求旧房翻改扩建，采用北京传统四合院的形式。业主不能提供当地的高程、坐标及相关的管线、电路等基础数据。在改扩建时业主应在现场确定相关的参照物，作为放线、定位的施工依据。
四合院分为大套，小套两种形式，四合院大套占地888.01m2，四合院小套占地417.37m2。
大小四合院的东西连接（卫生间，厨房）体柱高2.70m游廊柱高2.30m。
某四合院
建筑施工
图（经典仿古建筑）-剖面图及庑殿推山平立面
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

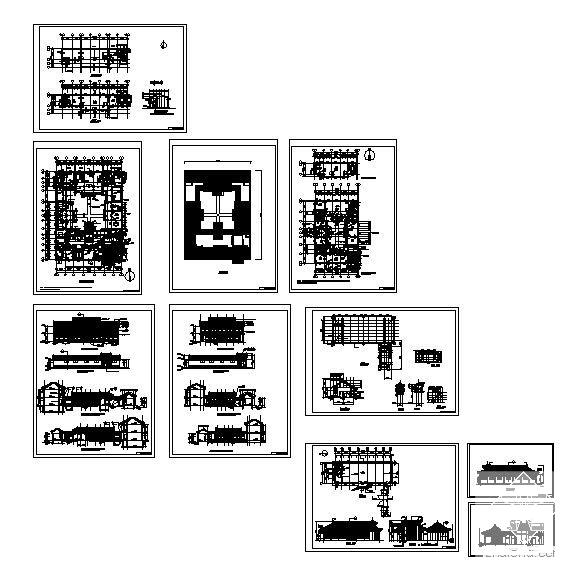

四合院建筑图纸 - 1 -

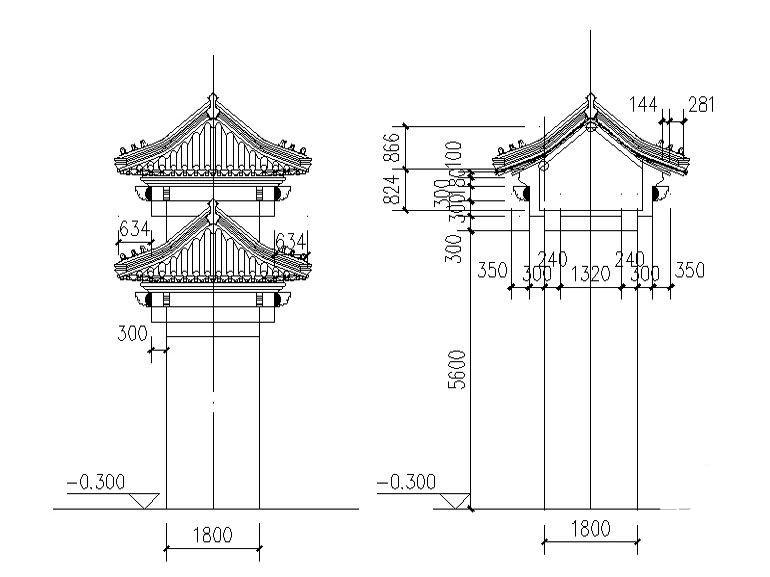

四合院建筑图纸 - 2 -

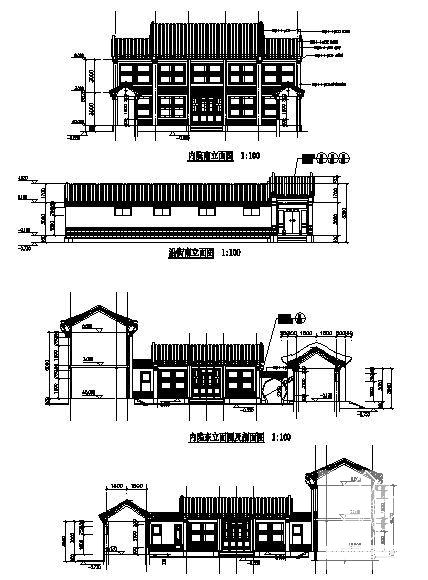

四合院建筑图纸 - 3 -

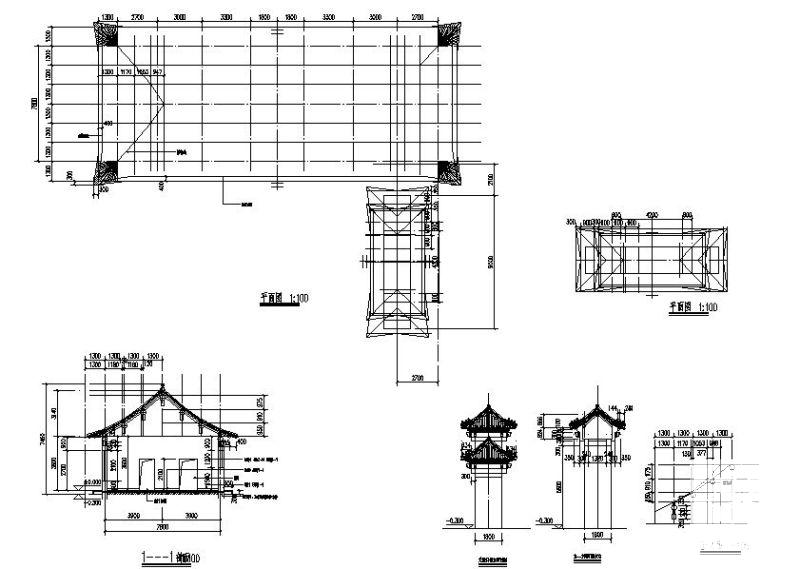

四合院建筑图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
