郊区定向安置用房景观设计施工CAD图纸全套

  • 地形地貌:平地
  • 档次定位:普通住宅
  • 知名地产类型:居住区集中公园
  • 图纸设计深度 :施工图
  • 项目所在地:北京
  • 图纸设计风格:现代风格
  • 图纸设计格式:CAD2000
  • 参考图纸:29张
  • 景观设施:亭廊花架,座凳座椅,水景设计,铺装设计

附件详情

郊区定向安置用房景观设计施工图全套内容分为四部分。总图部分包括:目录、设计说明、总平面图、总平面索引图、总平面乔木种植图、总平面灌木种植图、苗木图、灯位布置图、总平放线图;详图包括:木花架做法详图、景墙详图、铺装基础做法详图、铺装详图、木亭子施工详图、水池座凳石凳详图、典型剖面图;以及两外两部分,一个是物料表,一个是小品灯具示意图。
29个DWG文件。其中19个图纸文件,10个图框文件。

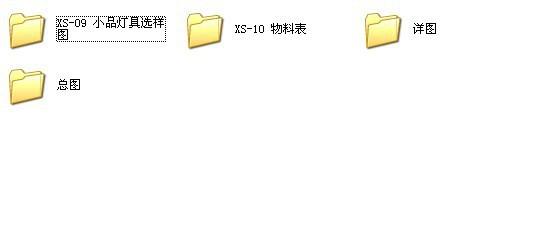

20个jpg文件。分别为物料及小品灯具示意图。

立面

节点

实景图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

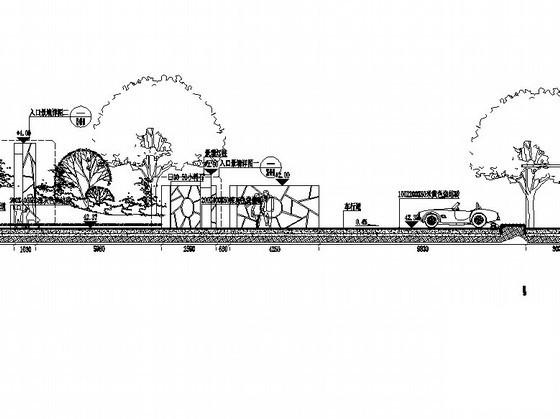

  • 景观设计全套图纸 - 1
    景观设计全套图纸 - 1

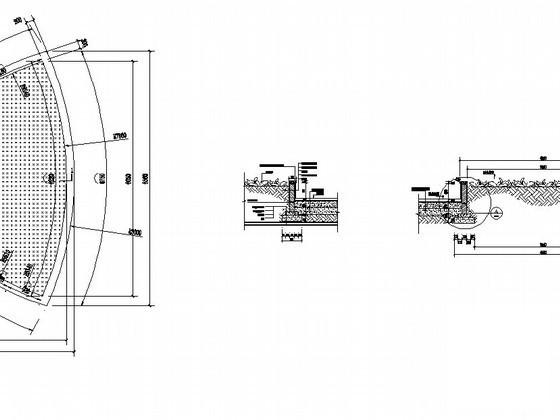

  • 景观设计全套图纸 - 2
    景观设计全套图纸 - 2

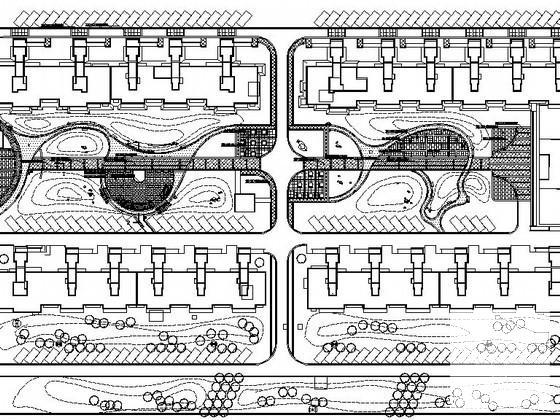

  • 景观设计全套图纸 - 3
    景观设计全套图纸 - 3
  • 景观设计全套图纸 - 4
    景观设计全套图纸 - 4
  • 景观设计全套图纸 - 5
    景观设计全套图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
