水电站土建及安全监测工程初步设计施工CAD图纸

资料简介
赚取积分

附件详情

总平面施工图
一期导流平面施工图
一期围堰施工图
二期施工导流平面施工图
二期围堰施工图
混凝土拌和系统工艺流程图
HZ90型混凝土拌和系统施工图
混凝土拌和系统骨料仓挡墙纵剖面施工图
大坝开挖分层分区施工图
1＃、２＃施工支洞开挖爆破布孔及支护施工图
引水隧洞开挖爆破布孔布置图
引水隧洞Ⅳ类围岩一期支护施工图
引水隧洞Ⅴ类围岩一期支护施工图
引水隧洞混凝土衬砌针梁台车示意图
进水口塔机施工图
溢流坝段及挡水坝段施工分层图
一枯末3#～4#坝段、二枯末5#～9#坝段混凝土施工形象图
大坝左右岸坝肩履带吊施工图
大坝基坑履带吊施工图

附件详情

该资料为水电站土建及安全监测工程初步设计施工图，包括水电站大坝、泄洪系统、进水口及引水隧洞部分的初步施工图。
【主要施工图】
1、总平面施工图；2、导流施工图；3、围堰施工图；4、大坝开挖分层分区施工图；5、进水口塔机施工图；6、溢流坝段及挡水坝段施工图；7、大坝左右岸坝肩履带吊施工图；8、大坝基坑履带吊施工图；9、坝段混凝土施工形象图；10、引水隧洞混凝土衬砌针梁台车示意图；11、HZ90型混凝土拌和系统施工图。
19张，。

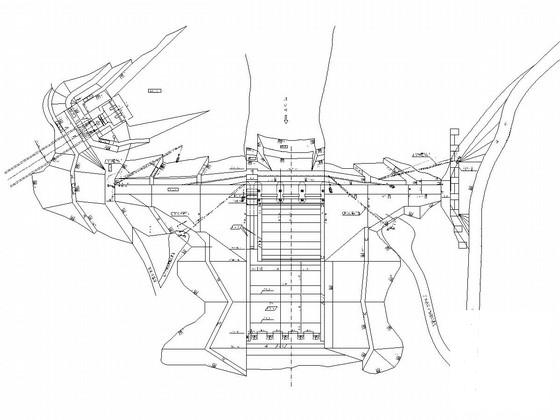

大坝左右岸坝肩履带吊施工图

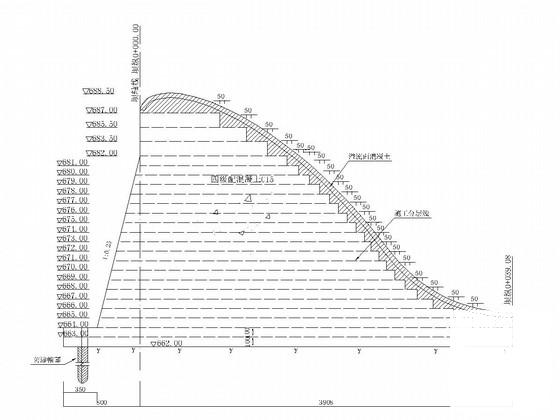

溢流坝段分层施工图

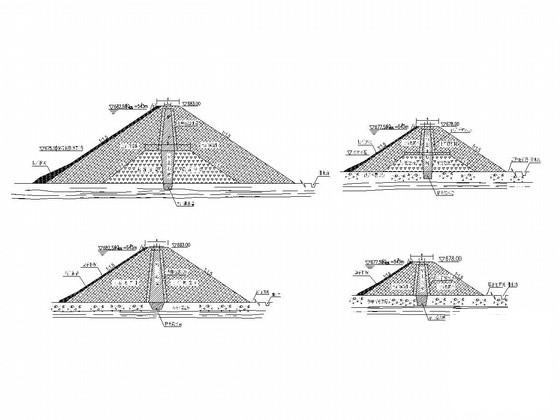

二期围堰施工图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
