30米封闭式钢桁架通廊结构设计CAD施工图纸
- 建筑类别：其他
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：桁架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.5kN/平方米
- 参考图纸：6张
- 设计年代：近代
附件详情
武汉某30米封闭式钢桁架通廊结构设计图
该资料为：武汉某30米封闭式钢桁架通廊结构设计图
该资料包含：
设计说明、通廊建筑立面图、通廊平面布置图、通廊平台铺板示意、通廊结构立面图、通廊屋面檩条
平面布置图
、墙皮檩条布置图、通廊桁架端部刚架、
节点图
共6张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

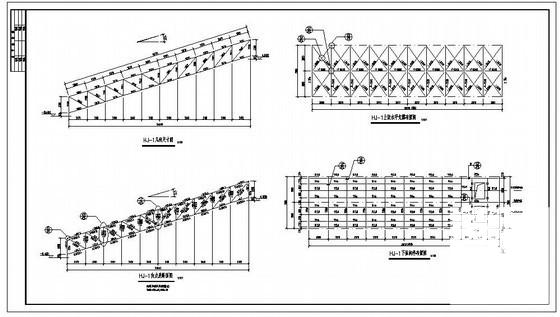

桁架设计施工图纸 - 1 -

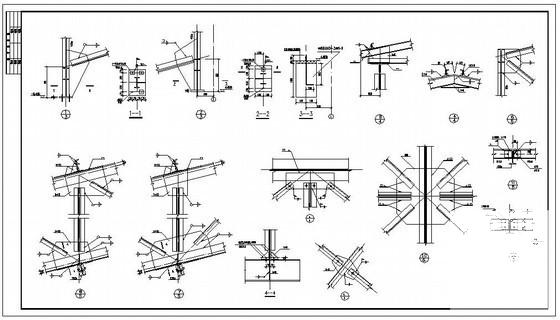

桁架设计施工图纸 - 2 -

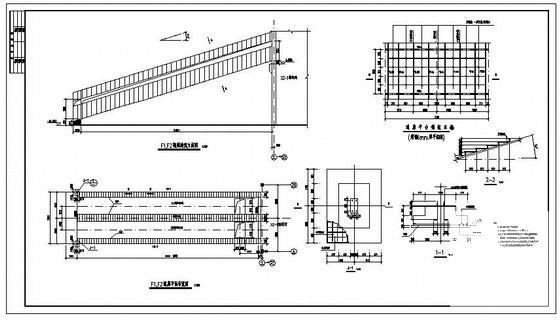

桁架设计施工图纸 - 3 -

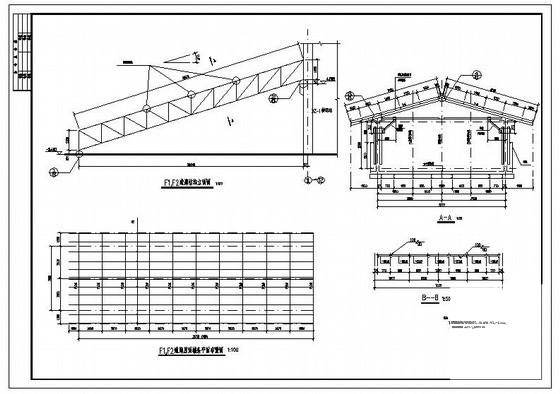

桁架设计施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-01
- 评论次数：0
- 浏览次数：0
- 文件大小：0.33 MB
- 收藏次数：0
-
文件名称：
附件-995878888959756709950.rar
