4184平米3层框架教学楼全套毕业设计方案

附件详情

该附件包括结构设计计算书,建筑图,结构图, 施工组织设计 ,网络图,进度表,施工平面图
结构设计还是施工组织设计都是很好的参考资料.
教学楼为钢筋砼纯框架,平面近似“U”形,共分为A、B、C三段施工,各段均为三层,总建筑面积为4184平方米,A、B段的基础均为独立基础、双基础,C段的基础均为独立基础,基础底落在-1.05m的粘土层上,地基承载力为250KN/M2 ,该项目A段柱网尺寸为7.8m×3.9m及7.8m×4.5m,C段柱网形式较多。A段框架部分层高均为3.9m。B段框架部分(大厅)首层为4.2m,标准层高为3.9m,C段框架层高均为3.9m,结构柱尺寸为300×400mm,框架楼盖和屋盖均为现浇,厕所为现浇。考虑四级抗震设防。
建筑规模:
1)建筑总面积: 4184平方米
2)建筑层数:全楼三层,楼梯上屋面
3)建筑设计结构形式:钢筋砼框架结构
4)层高: 3.9m

共69页。
建筑图包括:平面图,立面图
结构图包括:基础图,结构平面图,框架配筋图, 楼梯详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

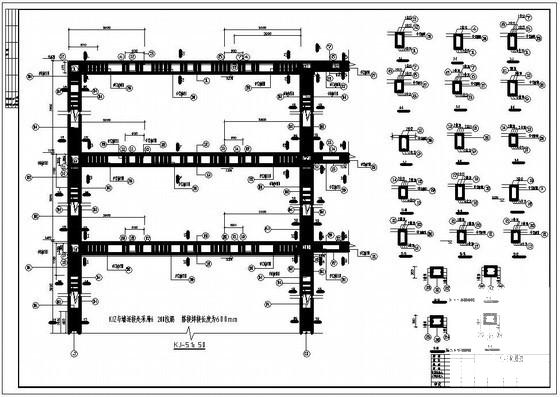

  • 教学楼毕业设计全套 - 1
    教学楼毕业设计全套 - 1

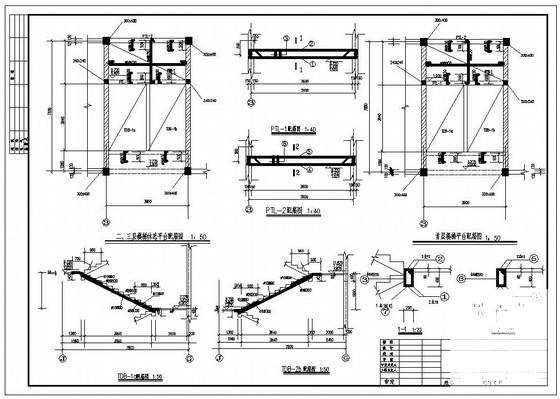

  • 教学楼毕业设计全套 - 2
    教学楼毕业设计全套 - 2

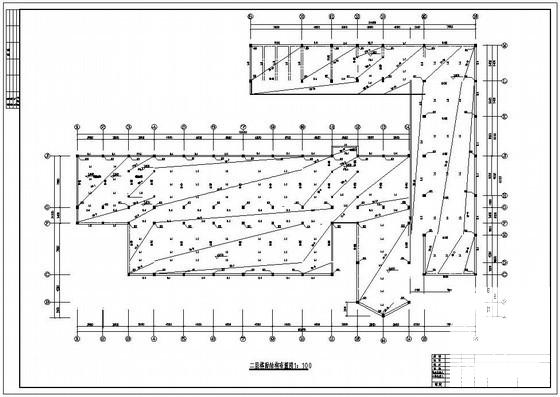

  • 教学楼毕业设计全套 - 3
    教学楼毕业设计全套 - 3

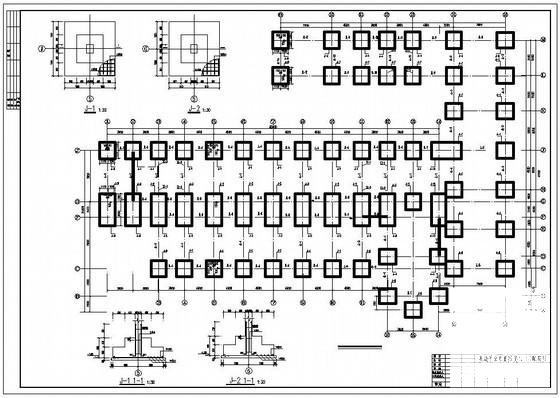

  • 教学楼毕业设计全套 - 4
    教学楼毕业设计全套 - 4
以上是部分截图,请下载附件后查看完整高清内容
