33893平米11层新农村高层社区强、弱电系统全套CAD施工图纸

资料简介
赚取积分

建筑类别：住宅
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：33892.99平方米
建筑地上层数：11层
图纸设计深度：施工图
参考图纸：20张
设计年代：近代
节点大样：其它
负荷等级：三级
防雷等级：第三类
火灾保护分级：一级
接地方式：TN-C-S
项目所在地：河南
强电设计：供配电系统,应急电源,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制,其它
弱电设计：通信系统,有线电视和卫星接收系统,机房工程,呼应信号及信息显示,其它

附件详情

1、电气设计说明
2、竖向配电系统图
3、配电箱(柜)系统图
4、电表箱系统图
5、弱电系统图
6、有线电视干线图
7、单元对讲干线图
8、单元通信干线图
9、对讲、弱电箱安装示意图
10、照明平面图
11、插座平面图
12、弱电平面图
13、基础接地平面图
14、屋顶防雷平面图

附件详情

该附件是新农村高层社区强、弱电系统全套图纸，总共20张。
建筑地上11层，层高2.9米，均为住宅；屋顶设有电梯机房及水箱间；建筑主体高度为32.5米；总建筑面积为33892.99平方米；建筑设计结构形式为框架剪力墙结构，现浇混凝土楼板。该项目属于二类普通高层住宅建筑。
图纸设计内容：供配电系统、照明系统设计、机房系统、基础接地设计、屋顶防雷系统、弱电系统、通讯系统、有线电视网络系统、电气节能设计等。

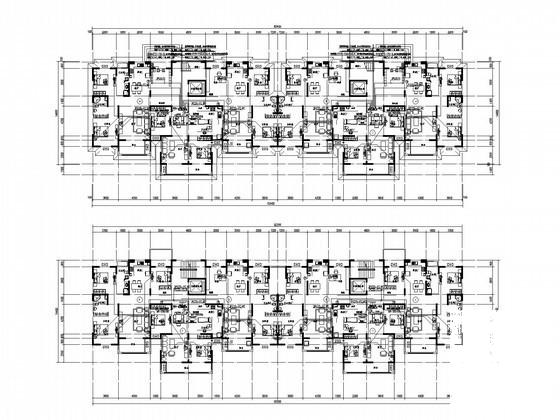

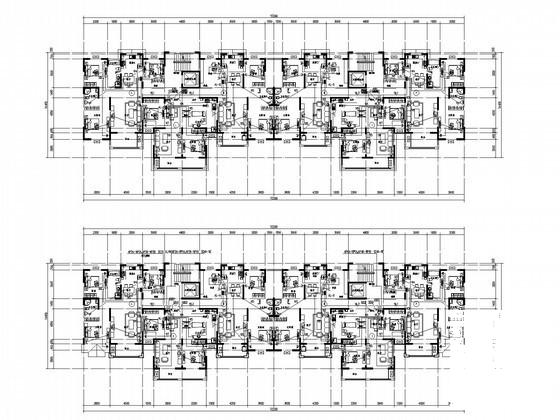

插座平面图

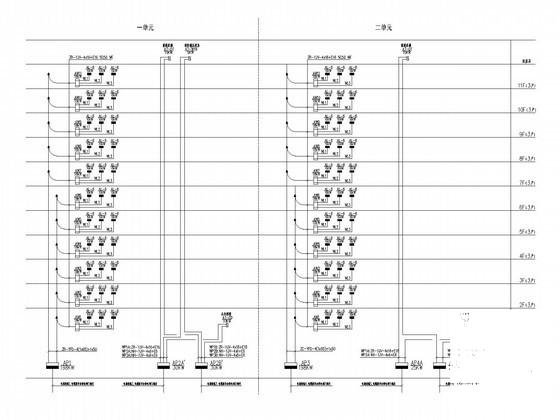

竖向配电系统图

防雷系统图

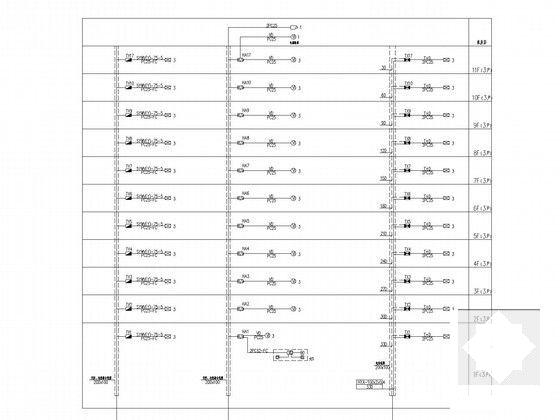

弱电系统图

机房层照明系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
