6400平米11层住宅楼全套强弱电CAD施工图纸53张

资料简介
赚取积分

建筑类别：住宅
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：6400平方米
建筑地上层数：11层
图纸设计深度：施工图
参考图纸：53张
设计年代：近代
负荷等级：二级
防雷等级：第三类
火灾保护分级：二级
安全防范：三级
有线广播：服务性
接地方式：TN-S
项目所在地：江苏
强电设计：供配电系统 ,低压配电,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统 ,综合布线系统,通信系统,有线电视和卫星接收系统

附件详情

1、图纸设计说明
2、配电系统图
3、消防报警及火灾联动系统图
4、弱电系统图
5、电力布置平面图
6、照明、插座布置图
7、防雷接地平面图
8、消防报警及火灾联动平面图
9、弱电平面布置图

附件详情

该附件为江苏省小高层住宅楼项目，属于二类普通高层住宅建筑，共有4栋楼，外加职工餐厅，每栋楼为二个单元，共十一层(本建筑采用无机房电梯)，无地下层；一至十一层层高均为3.0m，总建筑面积为6400m ，建筑高度： 34.0m 。
该项目设计范围包括:配电系统、电气系统、照明系统、消防系统、电梯、电话系统、宽带系统、有线电视系统、安防对讲系统、防雷与接地系统等。

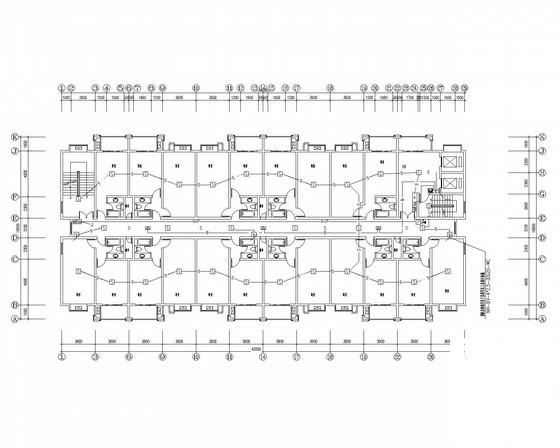

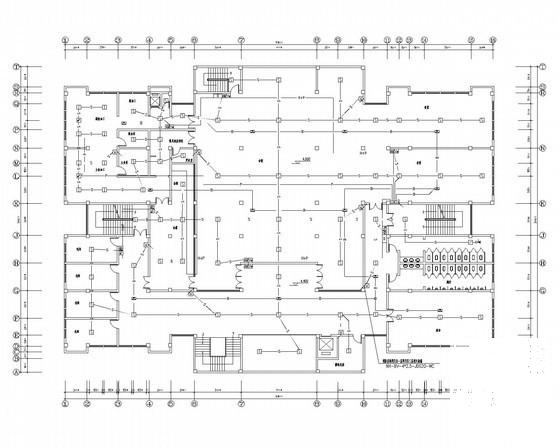

火灾自动报警平面图

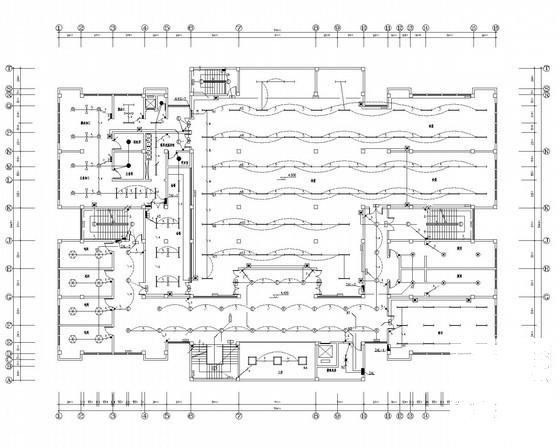

首层照明平面图

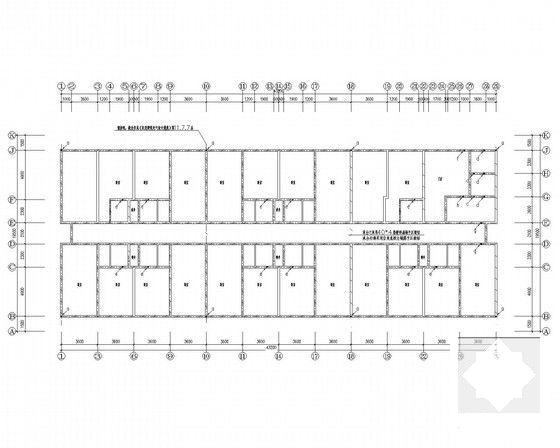

接地平面图

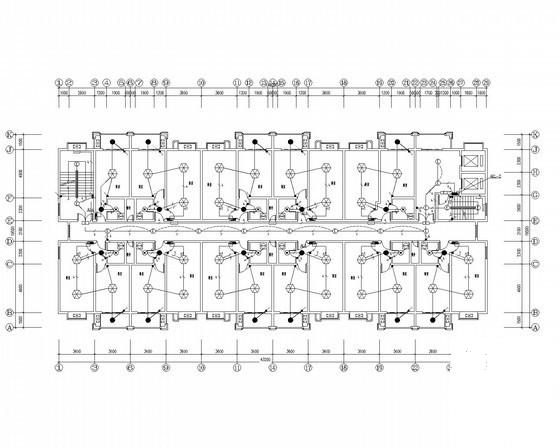

2-11层照明平面图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
