4919平米4层物流配送中心二次深化智能弱电系统CAD施工大样图

资料简介
赚取积分

建筑类别：工业建筑
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：4919平方米
建筑地上层数：4层
图纸设计深度：深化设计图
参考图纸：68张
设计年代：近代
节点大样：防雷接地 ,等电位联结,其它
负荷等级：三级
项目所在地：安徽
强电设计：建筑物防雷,接地安全,其它
弱电设计：火灾自动报警系统 ,视频监控系统,巡更管理系统,综合布线系统,通信系统,有线电视和卫星接收系统,扩声系统,会议系统,信息网络系统,公共信息显示系统,智能化集成,机房工程,其它

附件详情

1、电气设计说明
2、桥架平面布置图
3、联合工房桥架平面布置图
4、综合布线系统图
5、弱电井机柜供电系统示意图
6、综合布线系统平面布置图
7、人流大门综合布线系统平面布置图
8、配线间机柜配线架安装示意图
9、主干光纤及主干大对数语音配线架标签示意图
10、安全防范系统示意图
11、离线式电子巡更系统示意图
12、室外综合安防系统总平面布置图
13、联合工房综合安防系统平面布置图
14、电视墙/控制台示意图
15、摄像机及立杆安装示意图
16、小号手孔标准图
17、信息中心机房设备平面布置图
18、机房强电插座布置示意图
19、地板、台阶安装大样图

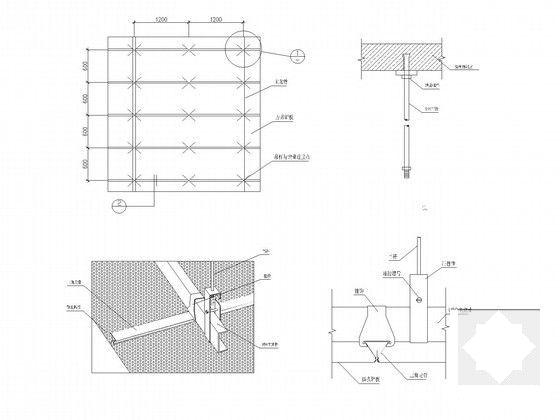

20、吊顶安装大样图
21、信息中心机房强电线槽布置示意图
22、UPS输入、输出配电柜配置示意图
23、信息中心机房接地布置示意图
24、信息中心机房接地干线系统图
25、等电位接地结构示意图
26、机房电源防雷安装示意图
27、总接地排安装大样图
28、信息中心机房空调管线平面布置图
29、消防系统工作程序图、电气原理图
30、气体灭火电气控制平面布置图
31、会议室AV系统图
32、大屏平面布置图

附件详情

该附件是物流配送中心智能弱电系统施工图纸(多大样图)，总共68张。
一期建筑面积9100平米，投资额6252万。设计卷烟存储能力达到5300箱，分拣能力达12000条/小时，建成以后将成为市规模化、信息化、自动化程度最高的现代物流储备与配送中心，为全市近万名卷烟零售客户提供高效准确的物流服务。
电气设计内容：桥架系统、综合布线系统、综合安防系统、信息中心机房、会议系统、公共信息发布系统等。

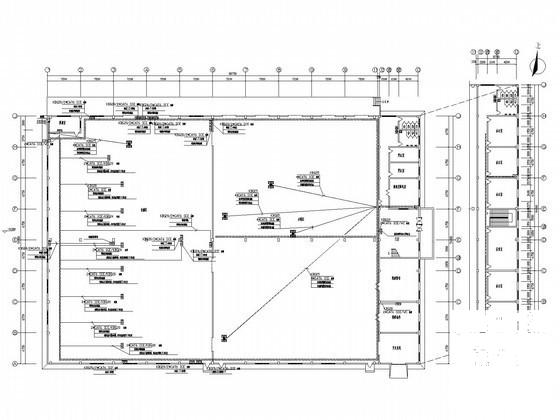

联合工房一层综合布线系统平面布置图

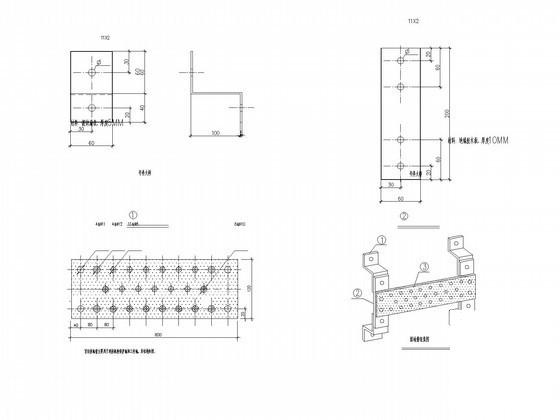

总接地排安装大样图

图5

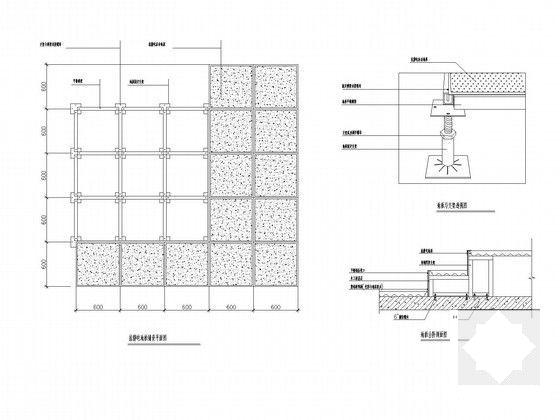

地板、台阶安装大样图

四层大会议室AV系统图

小号手孔标准图

接地系统示意图

配线间机柜配线架安装示意图

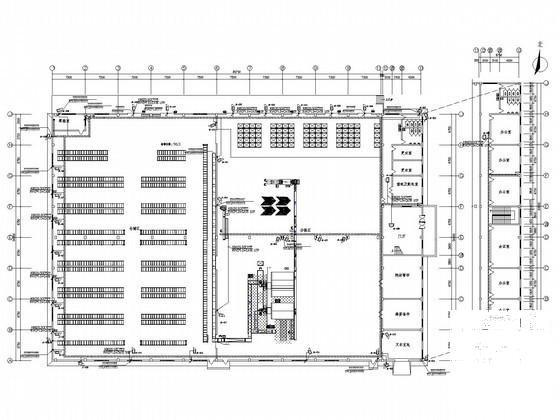

一层大屏平面布置图

摄像机及立杆安装示意图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
