一、项目概要：
该项目地上24层，一层为配套服务网点；二层及以上均为住宅；地下一及地下二层为储藏室。设计建筑高度70.3m，总建筑设计面积：12563.5m2...
二、采暖系统：
1.住宅及配套服务网点均采用集中热水采暖系统。
2.采暖热媒采用80/60°C热水，由小区换热站供应。
3.采暖系统分两个区：一~十三层为低区，十四~二十四层为高区。
4.户内采暖形式为双管下供下回同程式...
三、通风系统：
1.地上部分合用前室采用可开启外窗的自然排烟方式。
2.防烟楼梯间设置机械加压送风系统，风机设于机房层...
四、给排水部分：
1.给水系统分三个区:一~五层为低区,六~十五层为中区,十六层~二十四层为高区。
2.低区由市政管网直供，中区、高区给水分别由小区中、高区给水管网供给。
3.排水系统采用污废合流制，卫生间排水采用专用通气立管系统。
4.消火栓系统设计流量为室内20L/S，室外15L/S。每根立管最小流量为10L/S...

图纸共23张。

山东高层住宅建筑水暖工程专业系统设计

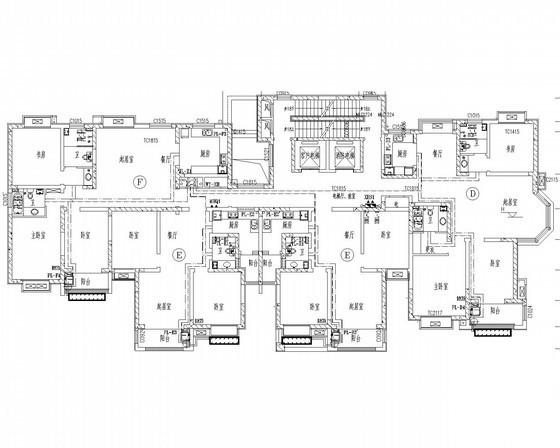

暖施平面图

采暖流程示意图

采暖系统图

厨房卫生间大样图

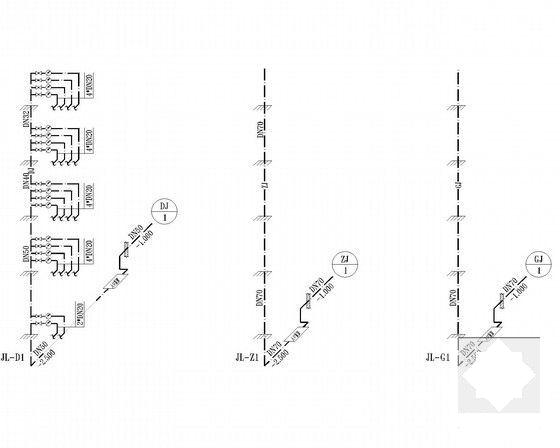

给水系统图

排水系统图

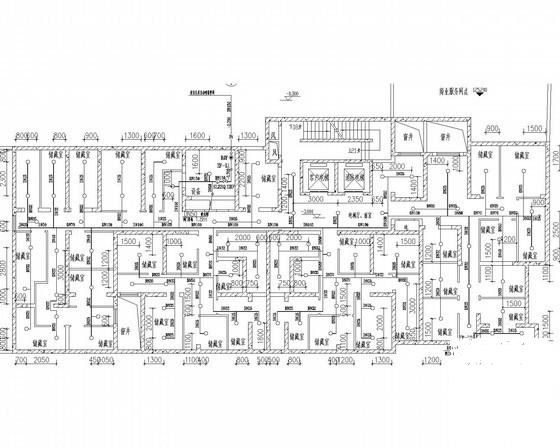

水施平面图
