6502平米6层百货商场翻建空调施工CAD图纸
- 设计说明：有
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑设计面积：6502.9平方米
- 地上层数：5层
- 地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：19张
- 设计内容：空调
- 冷热源：水地源热泵,锅炉
- 空调系统：空气-水系统,制冷剂系统
- 送风方式：侧面送风
- 项目所在地：黑龙江
附件详情
该项目是佳木斯某百货大楼翻建工程，翻建商场建筑面积6502.9m2，地上五层，地下一层。空调冷热源：夏季供冷冷源由大楼原有的吸收式空调机组提供,冬季供暖热源由大楼原有的蒸汽锅炉提供。

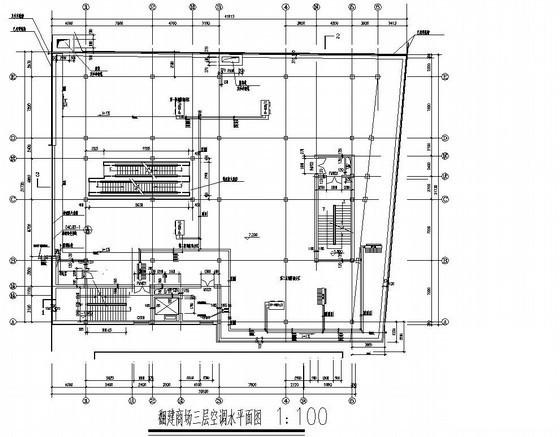

翻建商场三层空调水平面图

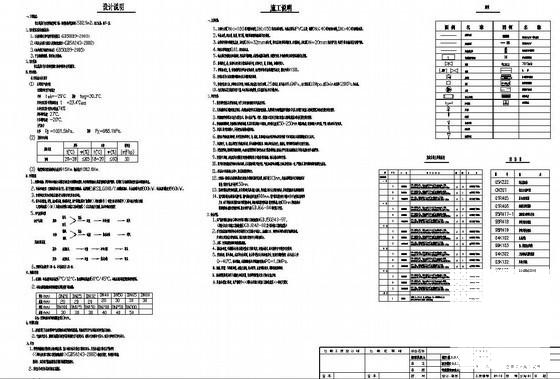

设计、施工说明
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
商场施工图纸 - 1 -
商场施工图纸 - 2 -
商场施工图纸 - 3
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-28
- 评论次数：0
- 浏览次数：0
- 文件大小：1.38 MB
- 收藏次数：0
-
文件名称：
附件-995858675887869897968.rar
商场施工图纸下载
