3层钢结构厂房框架cad平面布置图,配电室施工图

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:多层厂房
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 参考图纸:20张
该附件为 3层钢框架结构厂房 结构施工图
项目概要:废水处理工程,采用钢框架结构。共3层,一层层高6.000m,二层层高6.000m,三层层高3.300m。该项目占地面积:486.6M ,建筑设计面积:829.5M
主要包括:基础平面布置图、基础详图、各层结构平面图、檩条布置图、支撑布置图、楼梯施工图、配电室施工图、一层及室外设备布置图、设备基础详图、废液地罐池施工图等
CAD 格式,20张结构图,另附9张建筑图


以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

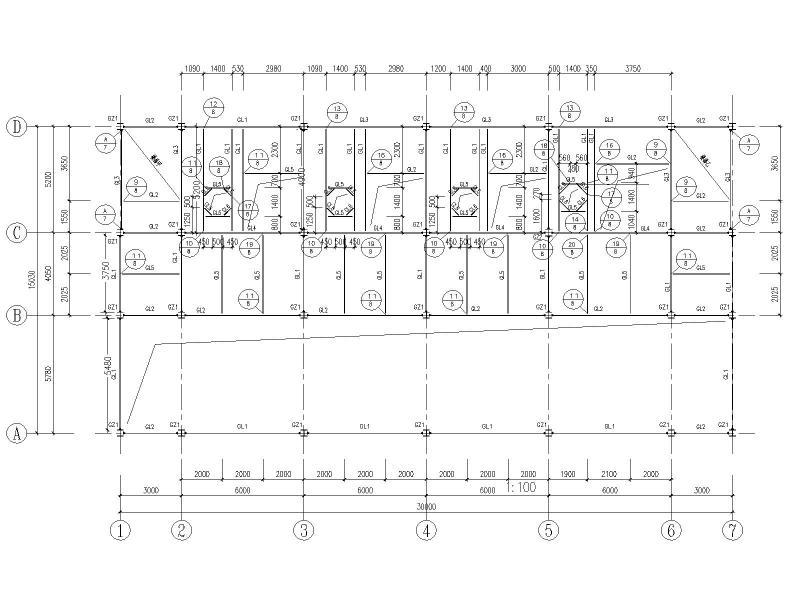

  • ▽5.995结构平面图
    ▽5.995结构平面图

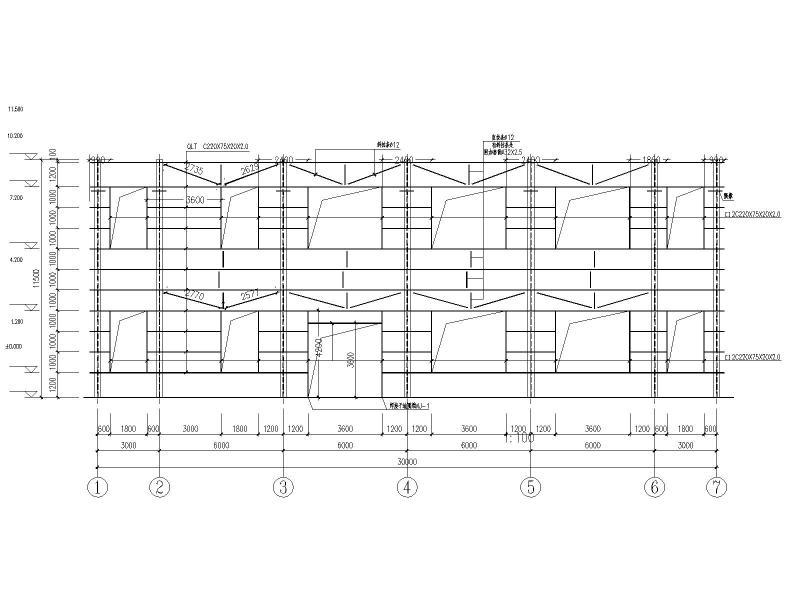

  • 1-7轴墙檩条布置图
    1-7轴墙檩条布置图
  • D-A轴墙檩条布置图
    D-A轴墙檩条布置图

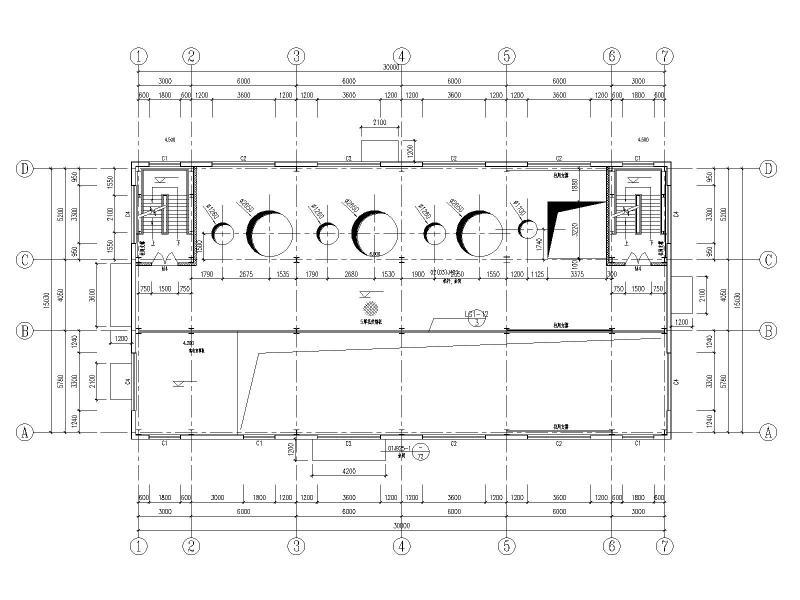

  • ▽6.000平面图
    ▽6.000平面图
  • 支撑
    支撑
  • HW300X300X10X15连接大样一
    HW300X300X10X15连接大样一
以上是部分截图,请下载附件后查看完整高清内容
