滑模组装示意CAD图纸
附件详情

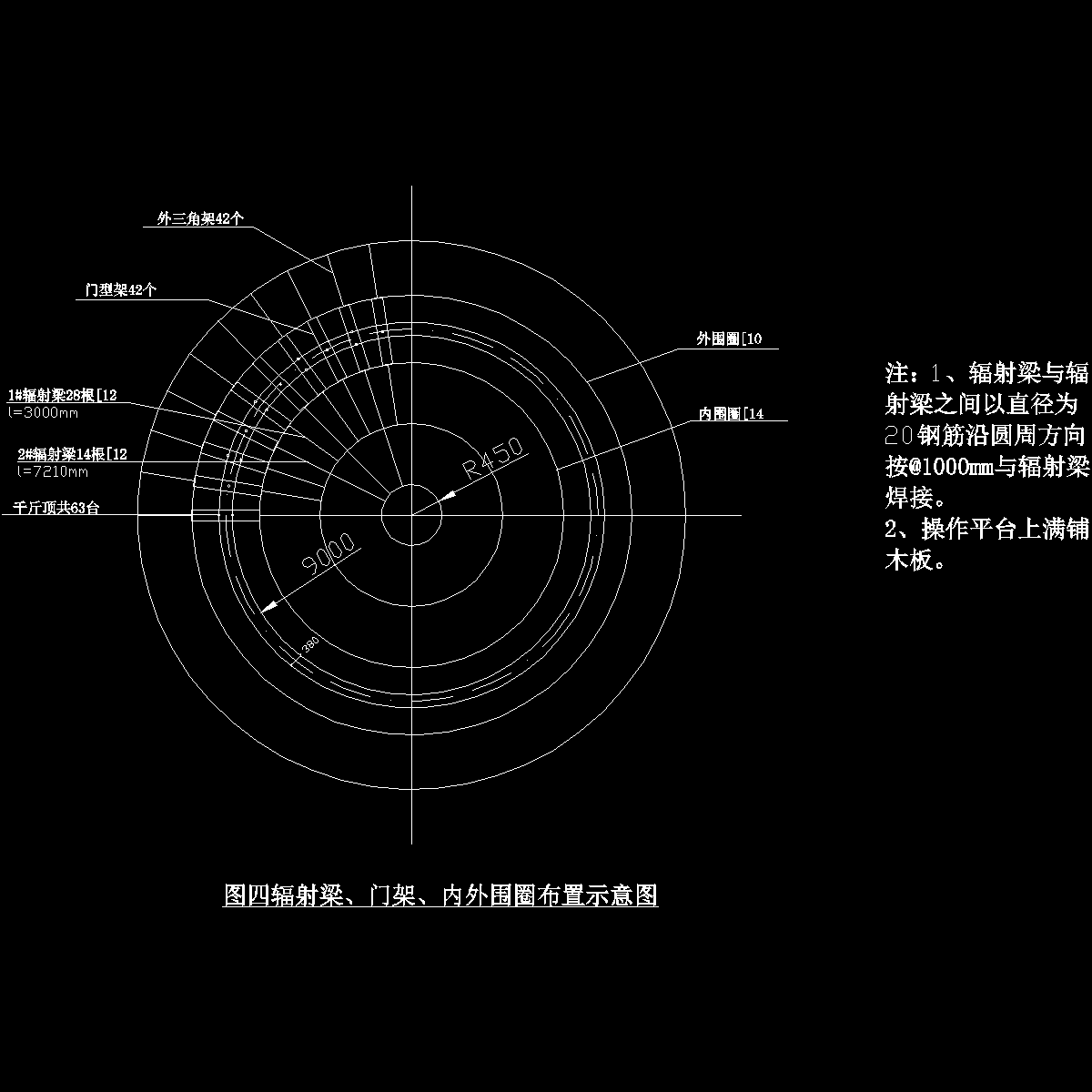

辐射梁、门架、内外围圈布置示意图

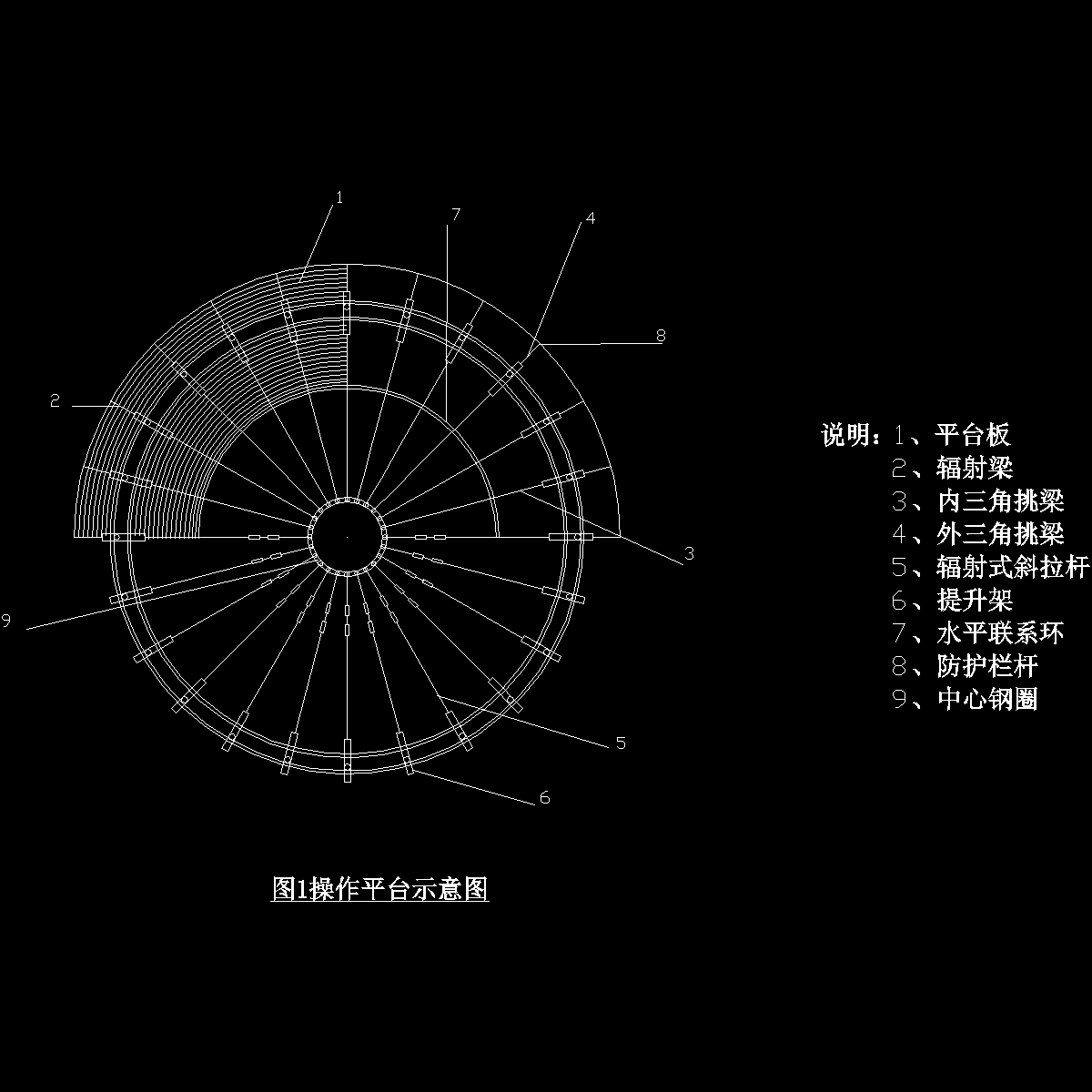

操作平台剖面示意图

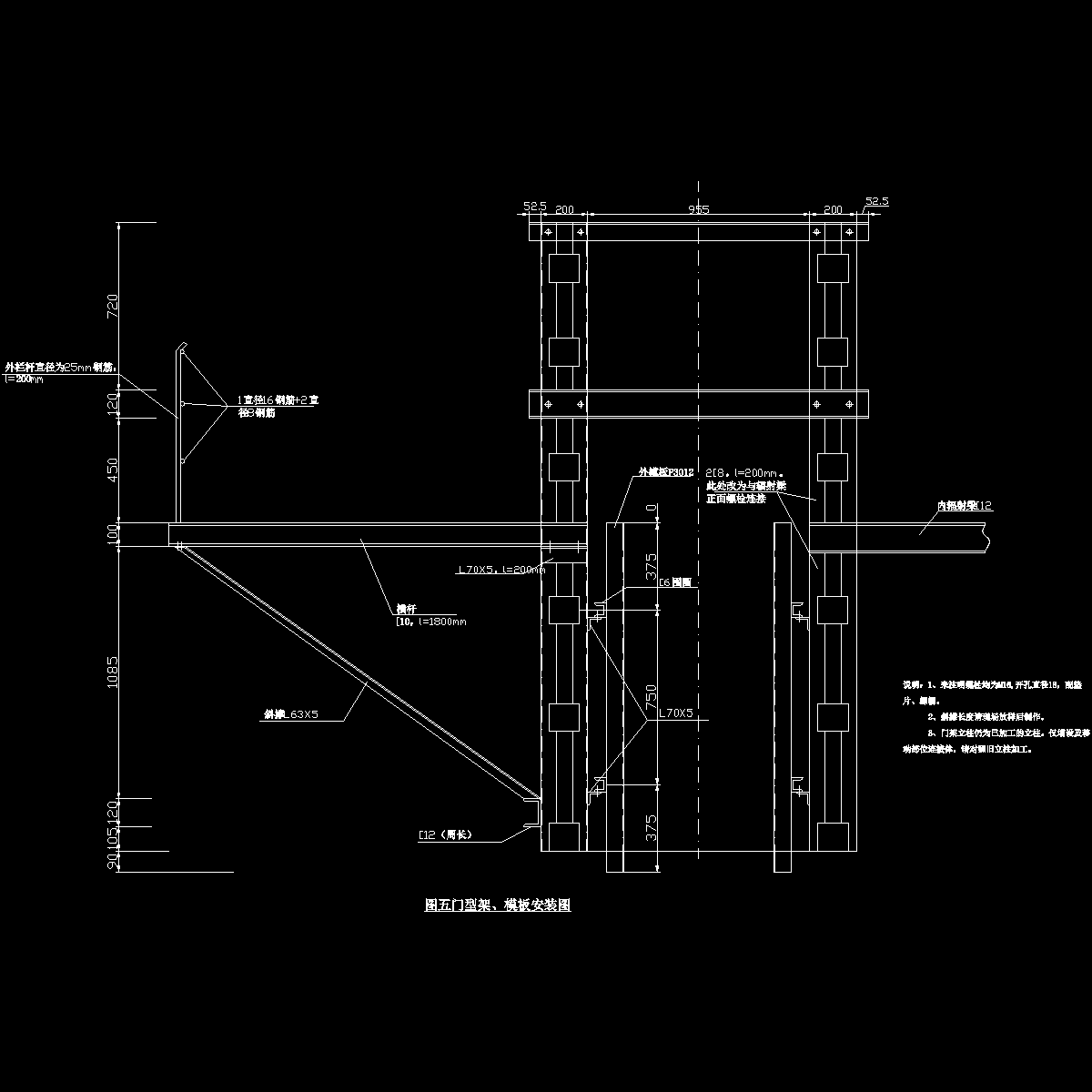

门型架
操作平台示意图

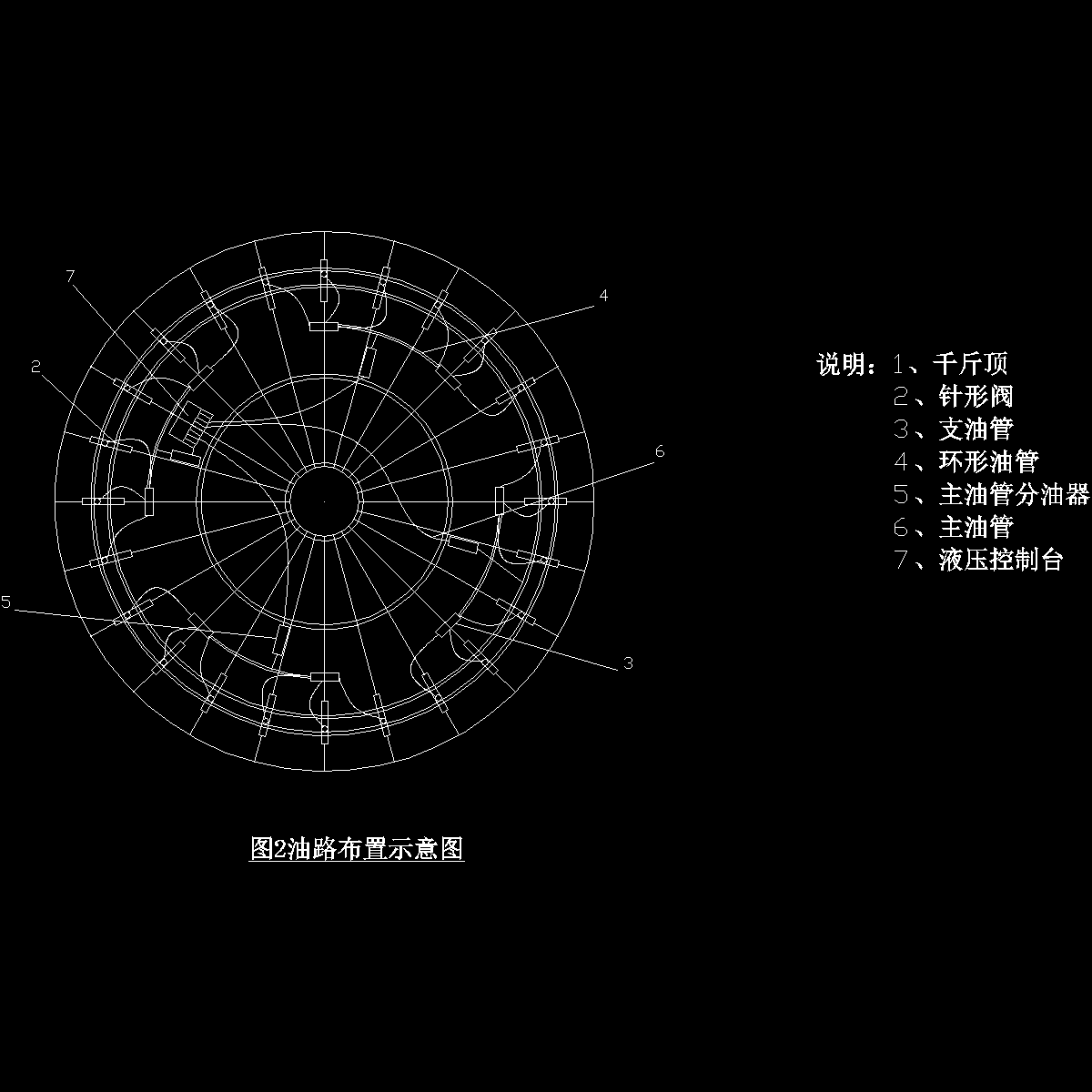

油路布置示意图

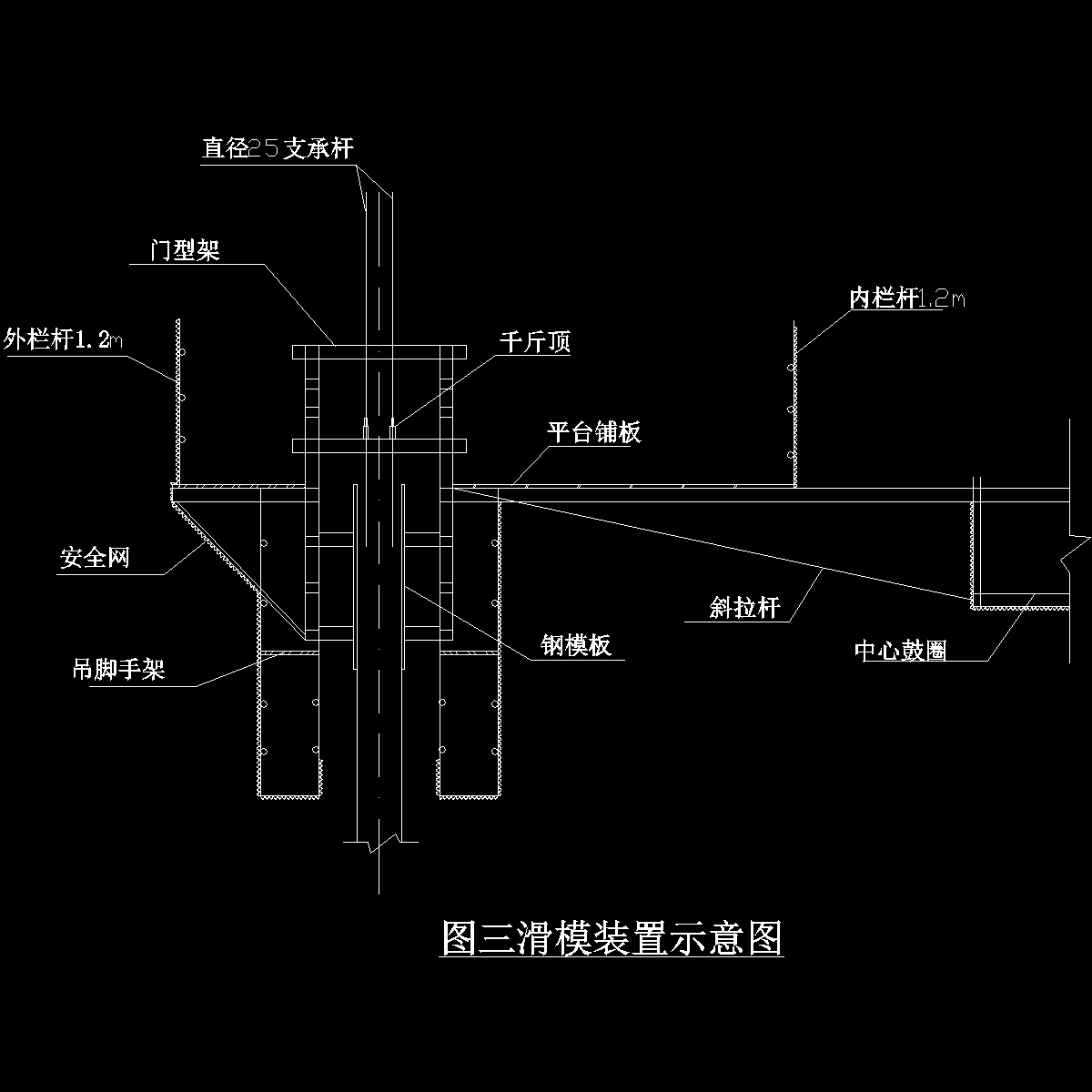

滑模装置示意图
按图要求基本可以做半径9米以内的滑膜组装。
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
操作平台示意图.dwg -
油路布置示意图.dwg -
滑模装置示意图.dwg -
辐射梁、门架、内外围圈布置示意图.dwg -
门型架.dwg
以上是部分截图，请下载附件后查看完整高清内容
