上海商业中心电气暖通排水施工图纸cad平面图

  • 建筑类别:商业
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 负荷等级:一级,三级
  • 项目所在地:上海
  • 强电设计:低压配电,电气照明
  • 弱电设计:火灾自动报警系统,广播系统
一 项目概要
该项目为光大安石中心商业局部装修改造设计工程。
二、电气设计范围
该资料为装修设计,设计内容为:
1:动力配电系统设计
2:照明,插座配电系统设计
3:广播系统设计
4:火灾自动报警系统设计
二、给排水设计
该项目为光大安石中心商业B1层公共区域装修工程。该资料对楼层内给排水、消火栓、喷淋按新装修布置进行调整,不改变原有系统分区等。
三、暖通设计
设计范围:1)空调系统;2)通风系统;3)防排烟系统;4)空调自动控制系统。

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

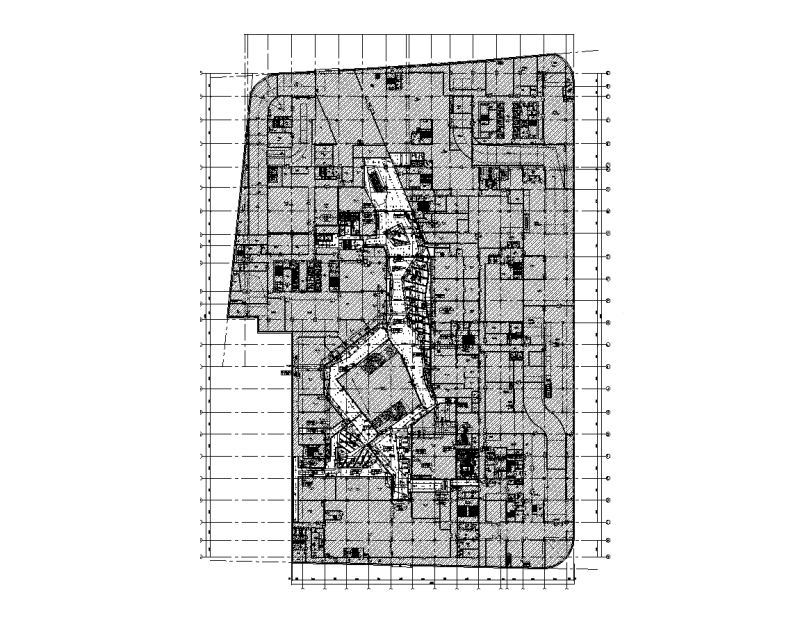

  • 商业中心电气暖通图 - 1
    商业中心电气暖通图 - 1

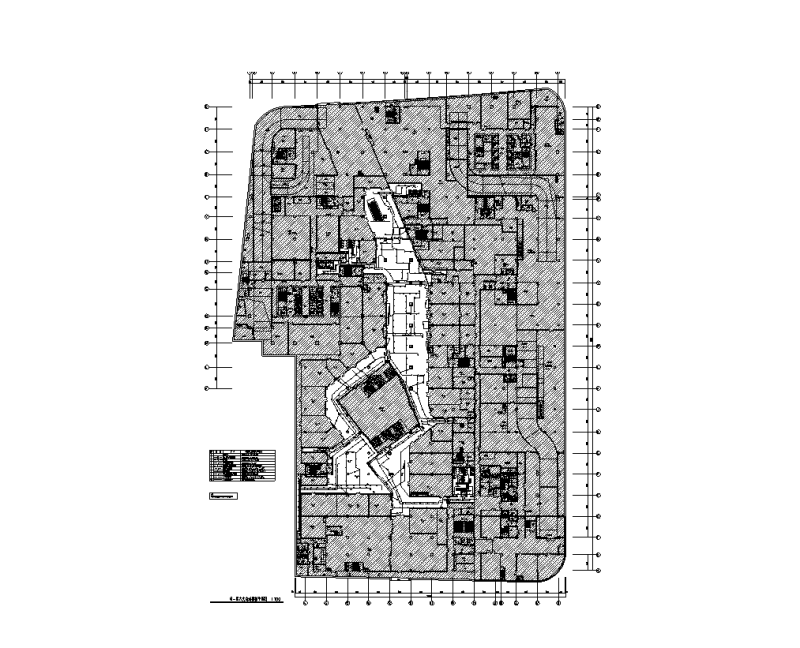

  • 商业中心电气暖通图 - 2
    商业中心电气暖通图 - 2

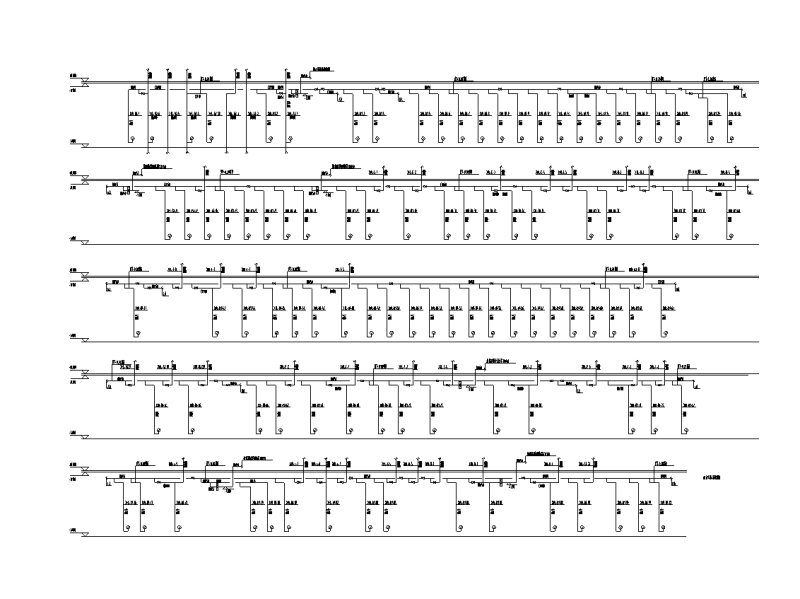

  • 商业中心电气暖通图 - 3
    商业中心电气暖通图 - 3

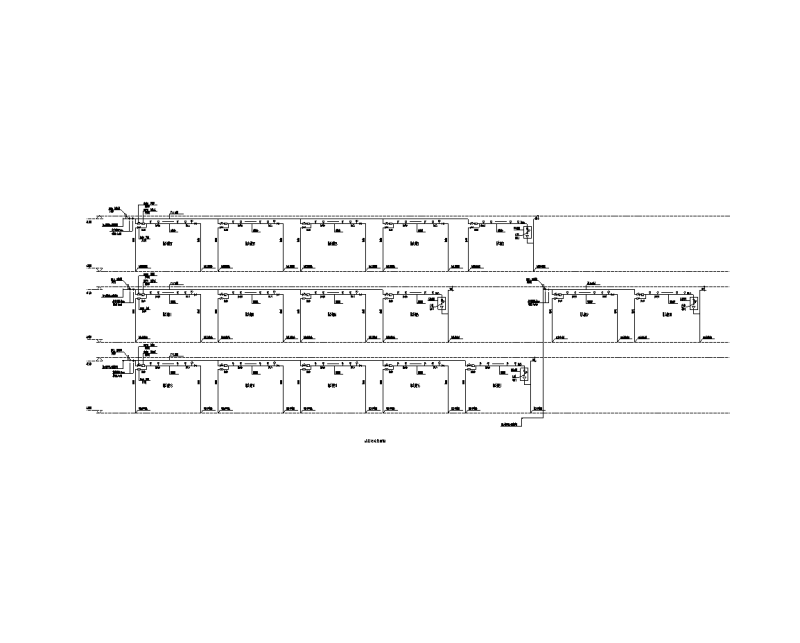

  • 商业中心电气暖通图 - 4
    商业中心电气暖通图 - 4

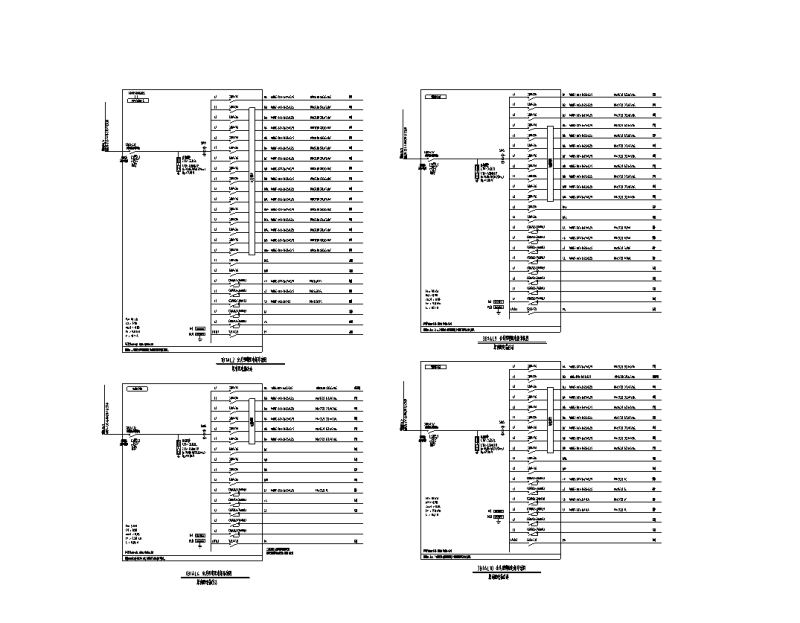

  • 商业中心电气暖通图 - 5
    商业中心电气暖通图 - 5
以上是部分截图,请下载附件后查看完整高清内容
