知名设计院档案馆强弱电施工图纸cad平面布置图

搜索更多资源
  • 建筑设计面积：14790平方米
  • 建筑地上层数：8层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 地下室用途：人防
  • 负荷等级：一级,二级,三级
  • 接地方式：TN-S
  • 项目所在地：江苏
  • 强电设计：低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计：火灾自动报警系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统
该附件为国内知名设计院：江苏省某档案馆强弱电电气设计图全套（计算书）.
一、项目概要
1.1 建筑性质:XX市档案馆;
1.2 建筑面积:14790平方米(不含地下人防建筑面积)。
1.3 建筑高度:建筑总高度为36.9米。
二 设计范围及内容
1.20KV/0.4KV变配电;
2 照明及配电系统;
3 动力配电及控制系统;
4 消防设施配电及控制系统;
5 空调配电及控制系统;
6 防雷与接地系统;
7 地下人防由当地人防设计院设计;
8 凡涉及环境、特殊工艺与装修的部分,该资料仅负责预留相关电源。
三、设计范围:
根据业主提出的具体要求以及结合该项目的特点,本次将设计如下的智能化系统:
1.通信及综合布线系统
2. 有线电视系统
3.安全防范系统
4.背景音乐兼消防广播系统
5.火灾自动报警及消防联动控制系统
另外以下系统将由业主在二次设计阶段完善,该资料提供基础通路:
1.楼宇设备自动控制系统;2.移动通信信号覆盖系统;4.系统集成 5.机房工程

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源

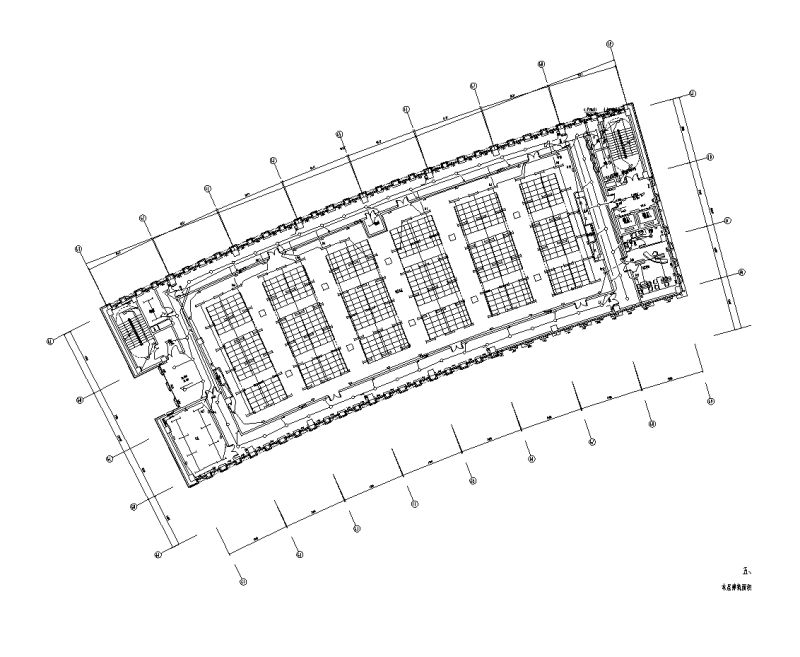

  • 弱电施工平面布置图 - 1
    弱电施工平面布置图 - 1

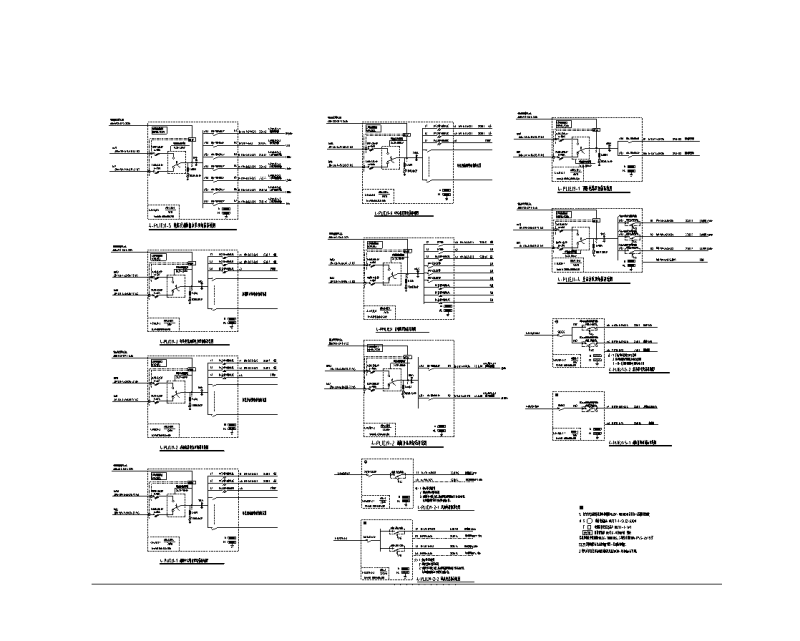

  • 弱电施工平面布置图 - 2
    弱电施工平面布置图 - 2

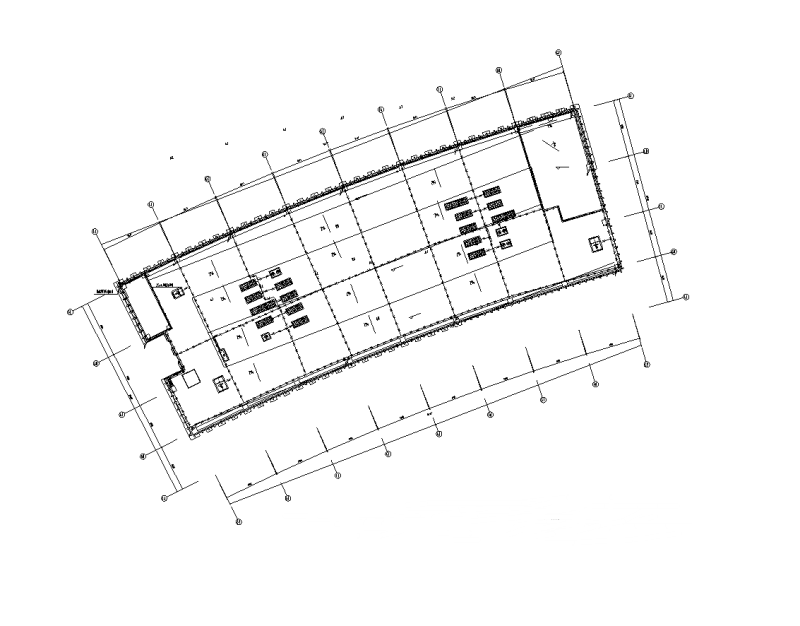

  • 弱电施工平面布置图 - 3
    弱电施工平面布置图 - 3

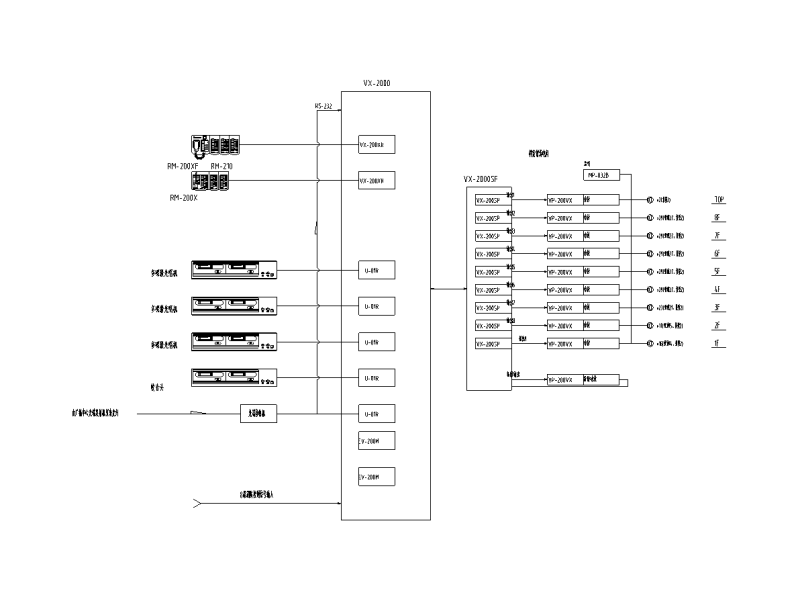

  • 弱电施工平面布置图 - 4
    弱电施工平面布置图 - 4

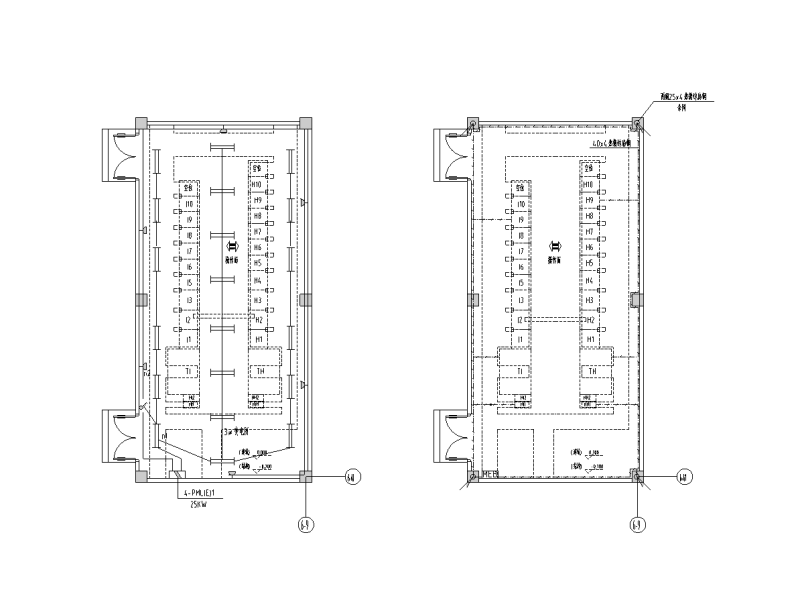

  • 弱电施工平面布置图 - 5
    弱电施工平面布置图 - 5
  • 弱电施工平面布置图 - 6
    弱电施工平面布置图 - 6
以上是部分截图，请下载附件后查看完整高清内容
