人工挖孔、维护桩、基坑防护施工CAD图纸17张

附件详情

编辑评价:
该附件为人工挖孔、维护桩、基坑防护施工图,附各项工程 技术交底 ,最新规范编制设计,内容详细,对设计、施工人员均有一定参考借鉴价值。
......
基坑防护:
由于本标段12#轴~14#轴承台位于xx西岸大堤,原地面高度与承台底落差大开挖基坑深度在5m以上,其中12#轴承台基坑深度为7.79m;13#轴承台基坑深度为5.91m;12#轴承台基坑深度为6.32m。
......
维护桩:
由于本标段12#轴、13#轴、14#轴承台位于永定河东岸大堤,现根据规范要求,设置基坑维护桩,围护桩直径D=1m,12轴南侧有7棵,长为12m;12轴北侧有13棵,其中1#—7#号长为12m,8#—13#号长为11m;13轴、14轴南、北侧各有6棵,长均为10m。
......
人工挖孔:
本标段12#-14#轴共有人工挖孔桩44棵,其直径均为1m。12轴南侧有7棵,深度为12m;12轴北侧有13棵,其中1—7号深度为12m,8—13号深度为13m;13轴、14轴南、北侧各有6棵,深度均为10m。
......
,共17张CAD设计图、技术交底19页。

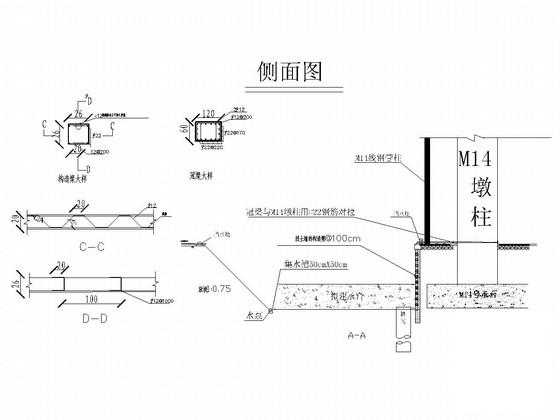

承台支护侧面图

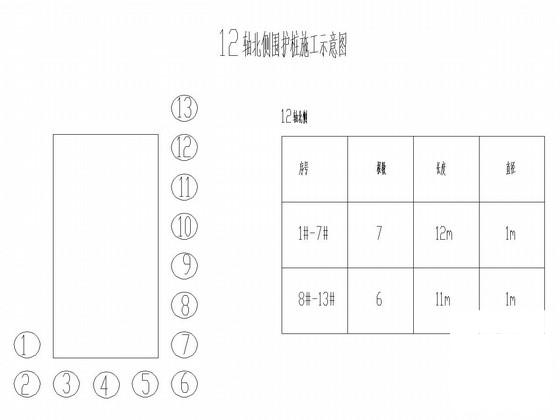

轴北侧围护桩施工示意图

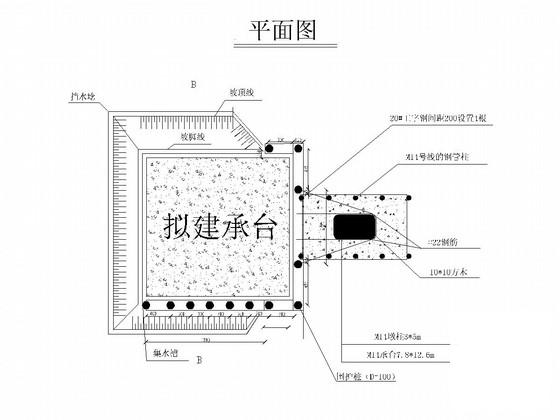

基坑锚喷交底总览

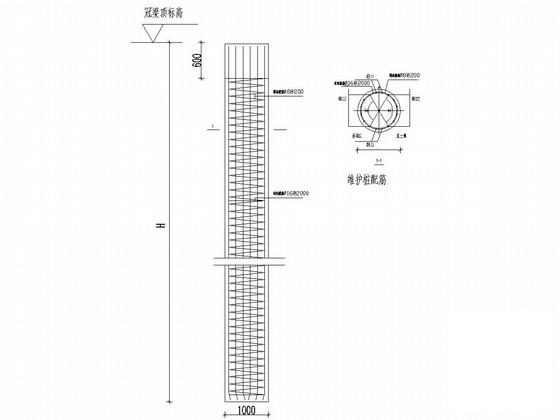

围护桩横断面图

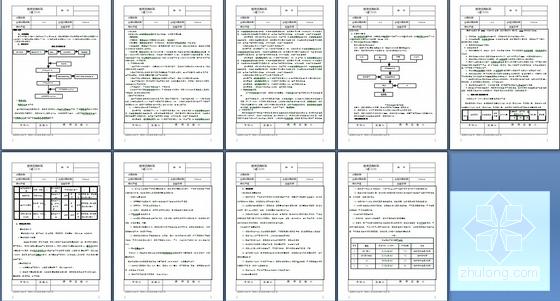

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
