90米单线铁路下承式简支栓焊钢桁梁桥课程设计_CAD

附件详情

结构尺寸：
计算跨度L=90m；桥跨全长L=90.10m；节间长度d=9.00m；
主桁节间数n=10；主桁中心距B=5.75m；平纵联宽B0=5.30m；
纵梁高度h=1.45m；纵梁中心距b=2.00m；
......
设计内容：
1. 主桁杆件内力计算，并将计算结果汇整于2号图上；
2. 围绕E2节点主桁杆件截面选择及检算；
3. 主桁E2节点设计及检算；

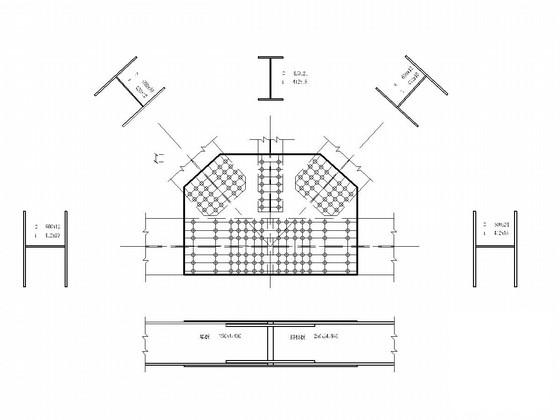

4. 绘制主桁E2 节点图 (3号图)。
......

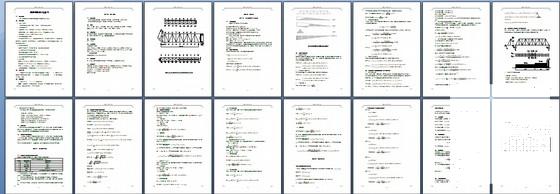

设计于，共3张CAD设计图，16张 设计说明 书、受力计算书。
