12层复式住宅给排水设计CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:9660平方米
  • 建筑地上层数:12层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计年代:近代
  • 消防设计:室内消火栓系统
  • 供水方式:市政供水,分区供水
  • 供水分区:两区
  • 大样节点:卫生间,集水坑

附件详情

本图只适合天正软件打开,如没有可在网下载.
该项目地上2栋十二层,其中首二层及十一,十二层为复式,,三层至十层为标准层。每栋每层建筑面积约420平方米,总建筑面积约9660平方米,建筑高度约35米。属二类高层居住建筑.
系统分区:给水系统沿竖向分为两个区,其中3-12层为高区,1-2层为低区, 高区由小区泵房变频供水,低区由市政管网直接供水。住宅水表设于户外管道井内,水表后管道沿垫层敷设入户.
消火栓系统设计秒流量:10l/S; 延续时间为2小时,无自喷系统。

广东某12层复式住宅给排水设计图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

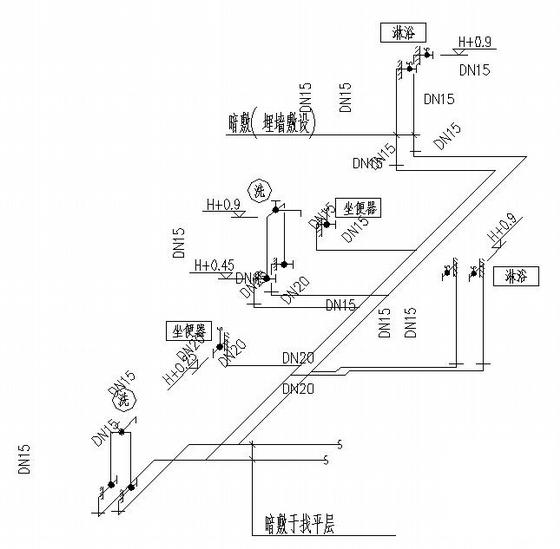

  • 给排水设计施工图 - 1
    给排水设计施工图 - 1

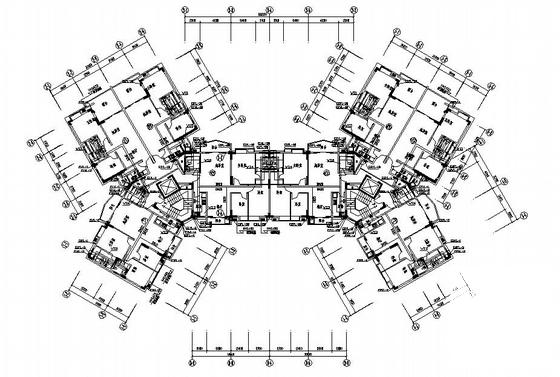

  • 给排水设计施工图 - 2
