16层大型医院病房楼智能化弱电系统工程电气施工CAD大样图110张

资料简介
赚取积分

建筑类别：医疗
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：26500平方米
建筑地上层数：16层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：110张
设计年代：近代
地下室用途：设备用房
节点大样：电缆,弱电设备
有线广播：服务性
项目所在地：安徽
弱电设计：火灾自动报警系统 ,入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统,停车场管理系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,扩声系统,信息网络系统,公共信息显示系统,智能化集成,呼应信号及信息显示,其它

附件详情

1、电气设计说明
2、综合布线系统图
3、计算机网络系统图
4、视频监控系统图
5、电子巡更、防盗报警系统图
6、有线电视系统图
7、背景音乐与紧急背景音乐与紧急广播系统图
8、一卡通系统图
9、信息发布与查询系统图
10、子母钟系统图
11、楼宇自控系统图
12、联网风机盘管系统图
13、监控原理图
14、中央系统集成系统
15、病房呼叫、对讲系统图
16、ICU探视系统图
17、手术示教系统示意图
18、婴儿防盗系统示意图
19、摄像机、电源箱、电缆安装大样图
20、门禁安装、病房呼叫安装大样图
21、电视墙控制台布置图
22、电梯管理面板及安装读卡器尺寸图
23、机房平面布置图
24、装饰材料说明图
25、机房顶面布置图
26、机房出入口大样图
27、机房市电配电图
28、机房市电照明图
29、机房插座布置图
30、机房应急照明图
31、机房UPS电布置图
32、机房综合布线图
33、机房等电位接地图
34、等电位系统连接图
35、综合布线、有线电视系统四层平面布置图
36、安防、一卡通综合弱电系统平面布置图
37、背景音乐与紧急广播系统平面布置图
38、病房呼叫系统平面布置图
39、BA系统平面布置图

附件详情

该附件是大型医院病房楼智能化弱电系统工程电气施工图纸（编），总共110张。
病房楼建筑面积26500平方米，地上16层（不包括设备层），地下一层。本次病房楼智能化系统建设按照现代化、数字化、智能化的要求，力争通过计算机网络技术、现代通讯技术和自动化控制技术的应用，把病房楼建设成为一个智能化程度高、安全和保密防范能力强、办公管理先进、节能降耗、服务功能齐全的现代化数字医院大楼。
设计范围：本智能化系统设计范围包括：共计包括16个子系统：1、综合布线系统；2、计算机网络系统；3、综合安全防范系统；4、有线电视系统；5、背景音乐与紧急广播系统；6、智能一卡通系统；7、多媒体信息发布与查询系统；8、子母钟系统；9、楼宇自动控制系统（BA）；10、中央系统集成管理系统；11、机房建设工程；12综合管路桥架系统；13、病房护理呼叫系统；14、ICU病房探视系统；15、手术示教系统（预留管线）；16、婴儿防盗系统。
......
，总共110张。

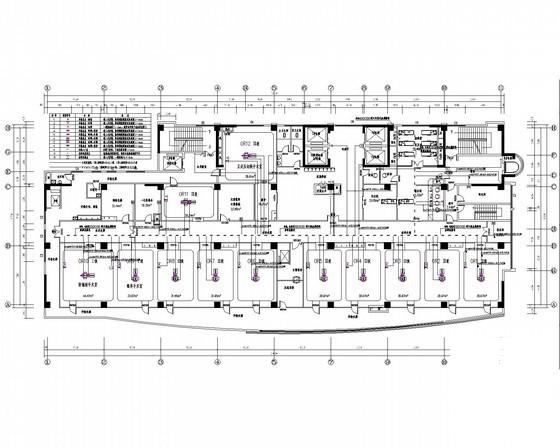

九至十六层平面图

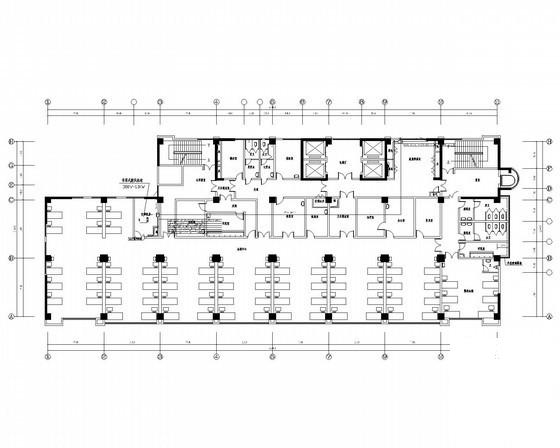

五层BA平面图

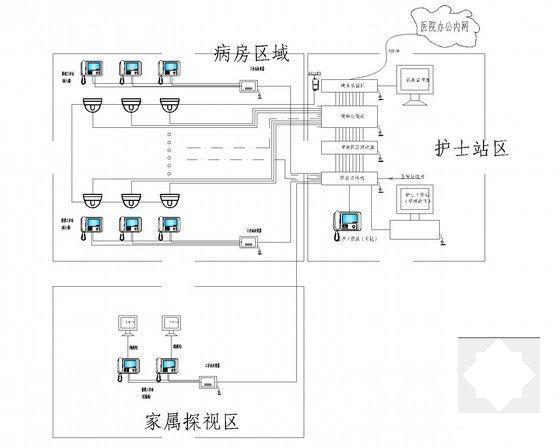

ICU探视系统图

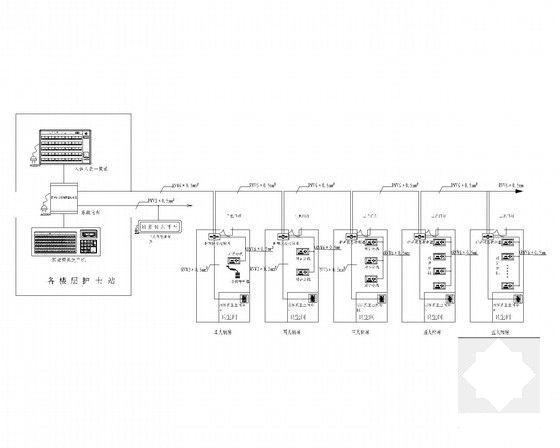

病房呼叫对讲系统图

计算机网络系统图

冷水机组监控原理图

视频监控系统图

信息发布与查询系统图

一卡通（门禁、考勤)系统图

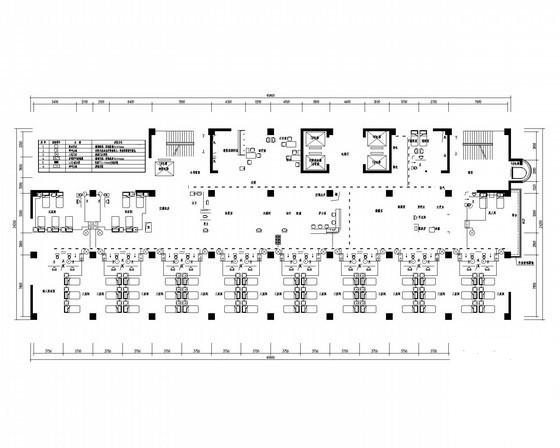

婴儿防盗系统布置图

有线电视系统图

综合布线图
