3层别墅弱电系统电气施工CAD图纸
- 建筑类别：别墅
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 参考图纸：10张
- 弱电设计： 火灾自动报警系统 ,通信系统,有线电视和卫星接收系统,信息网络系统
附件详情
- 1、电气设计说明
- 2、 消防系统 图
- 3、电话、网络系统图
- 4、电气平面图
- 5、 弱电平面图
附件详情
1、电话、网络分别采用电缆进线，由每户楼前人孔井埋地引至弱电接线箱CHC。
2、电视：由小区为每户提供闭路电视电缆至每户人孔井，并埋地引至弱电接线箱CHC。
3、传呼系统：每户在户门，客厅及起居厅各设二个对讲门铃接线盒。
4、火灾报警控制器：安装在小区消防控制室内，各别墅安装一台火灾显示盘。

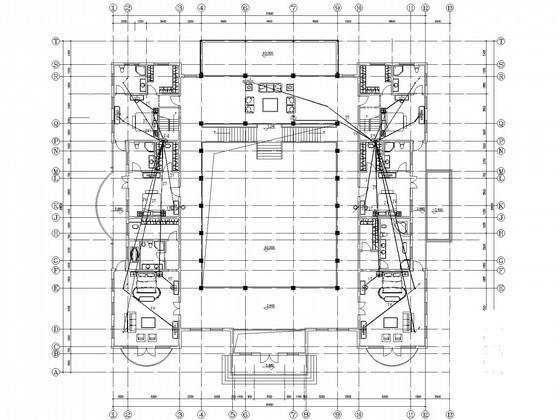

一层平面图

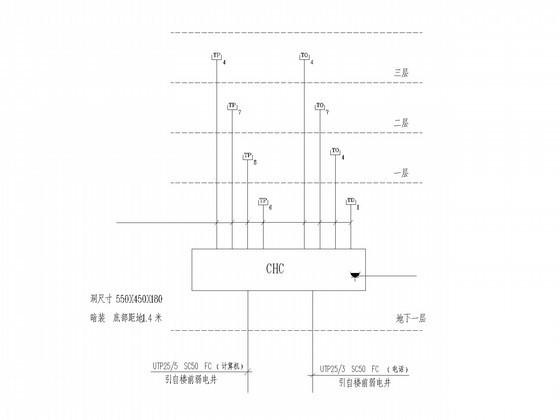

电话、网络系统图

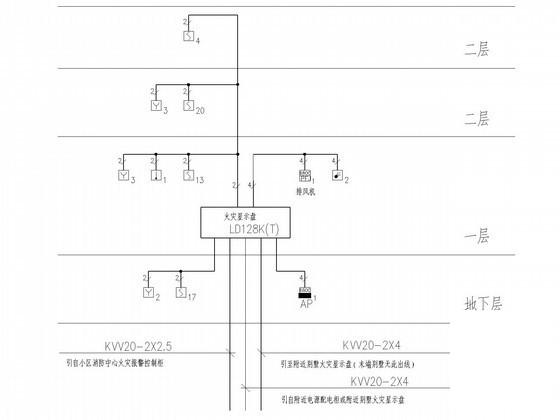

消防系统图
