属于框架结构;地上24层;地下1层;建筑高度:96.40m;标准层层高:3.70m ;总建筑设计面积:64000.00平方米

该项目施工用电单独设置变压器一台,并设置配电房一只
在施工现场分成11条干线配电,各干线配电见附图

1、现场勘探及初步设计:
(1)该项目所在施工现场范围内无各种埋地管线。
(2)现场采用380V低压供电,设一配电总箱,内有计量设备,采用TN-S系统供电。
(3)根据施工现场用电设备布置情况,采用导线穿钢管埋地敷设,布置位置及线路走向参见临时配电系统图及现场平面图,采用三级配电,两级防护。
(4)按照《JGJ46-近代》规定制定 施工组织设计 ,接地电阻R≤4Ω。

....................
附接地装置详图.dwg
竖向架设电缆节点详图(除进楼层处支架外)
竖向架设电缆节点详图(楼层分箱进线位置)
配电房平面图
施工总平面图
竖向配电详图
施工用电系统图

20,共140余页

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 节点详图.dwg
    节点详图.dwg
  • 施工用电总平面图.dwg

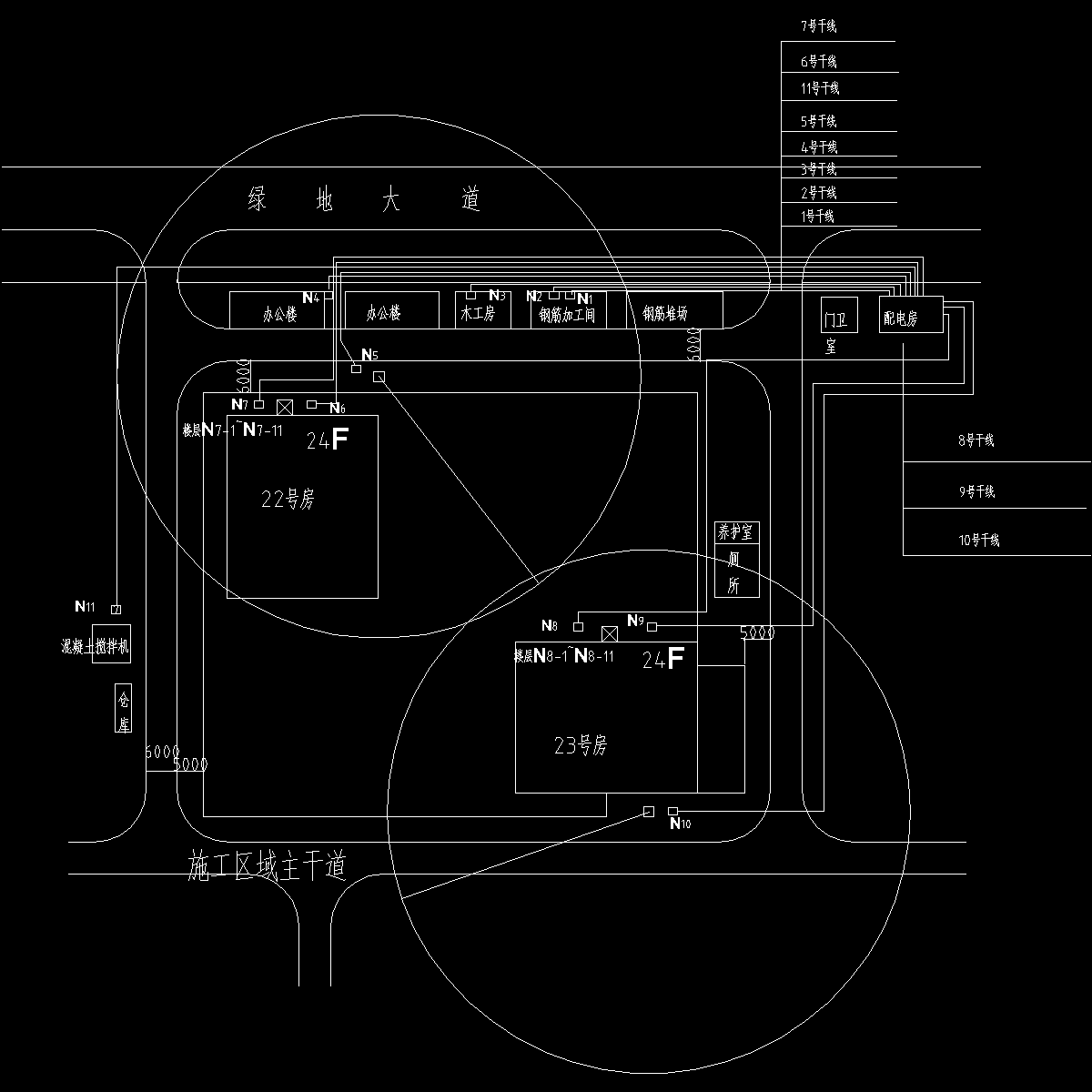

    施工用电总平面图.dwg
  • 系统图.dwg

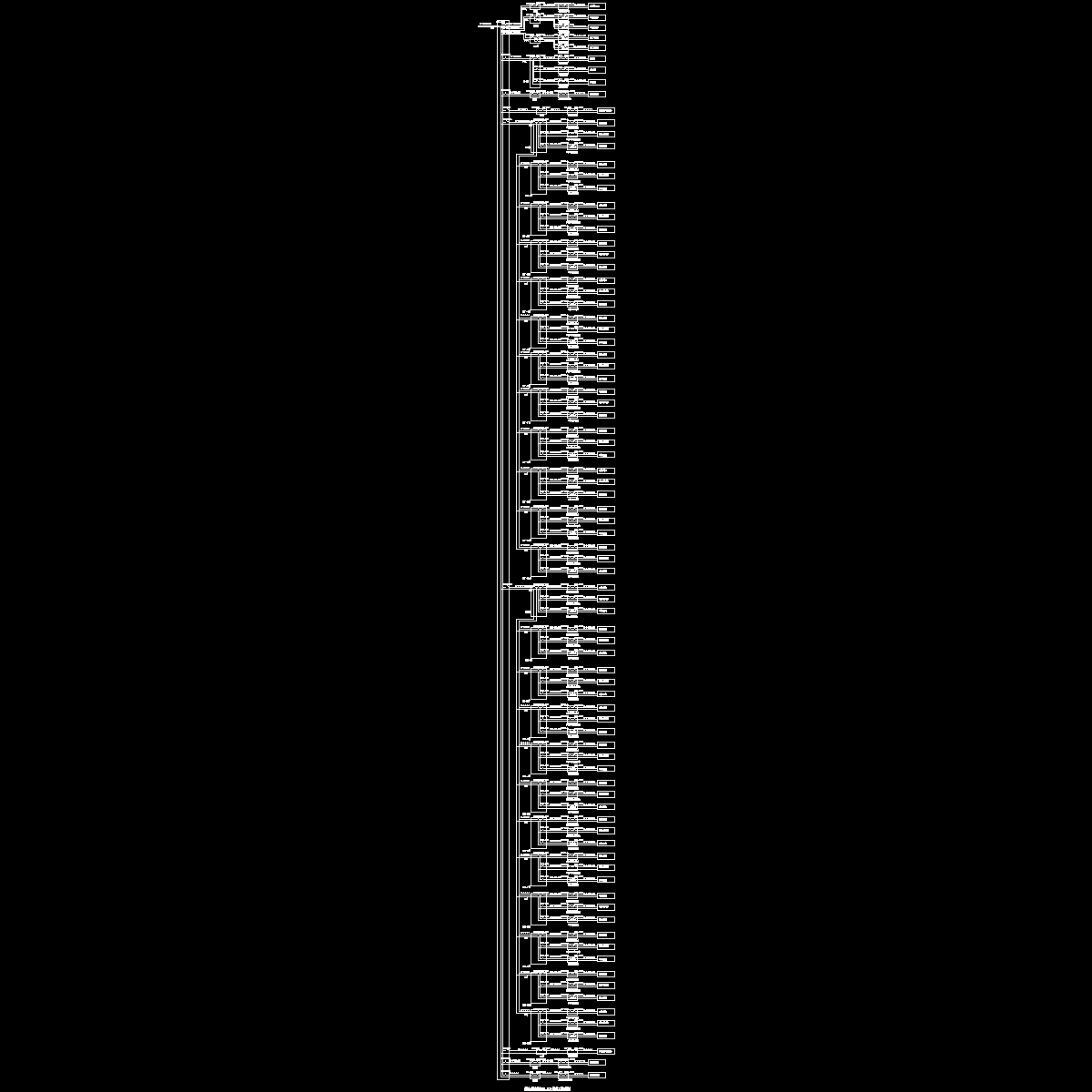

    系统图.dwg
