11层住宅楼电气施工CAD图纸

搜索更多资源
  • 建筑类别：住宅
  • 建筑高度类型：高层建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：5580.32平方米
  • 建筑地上层数：11层
  • 图纸设计深度：施工图
  • 设计年代：近代
  • 负荷等级：二级,三级
  • 防雷等级：第三类
  • 接地方式：TN-S
  • 项目所在地：贵州
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,电气控制
  • 弱电设计：火灾自动报警系统

该项目为贵州省贵阳市住宅小区项目，本子项为10#楼，共11层，属二类高层住宅楼。总建筑面积为5580.32m，建筑高度为33.45m。

一、设计范围
电力、照明、控制、防雷、接地系统设计及电气火灾监控系统,消防设备电源监控系统设计。

二、图纸特点
本项目为某高层住宅楼电气设计，专业性一般，复杂程度适中。此套图纸含项目强电部分设计，图纸排布整齐，图面清晰美观。适合电气专业学生，电气职场新人和独立做小项目的人员参考学习。

三、部分内容摘录

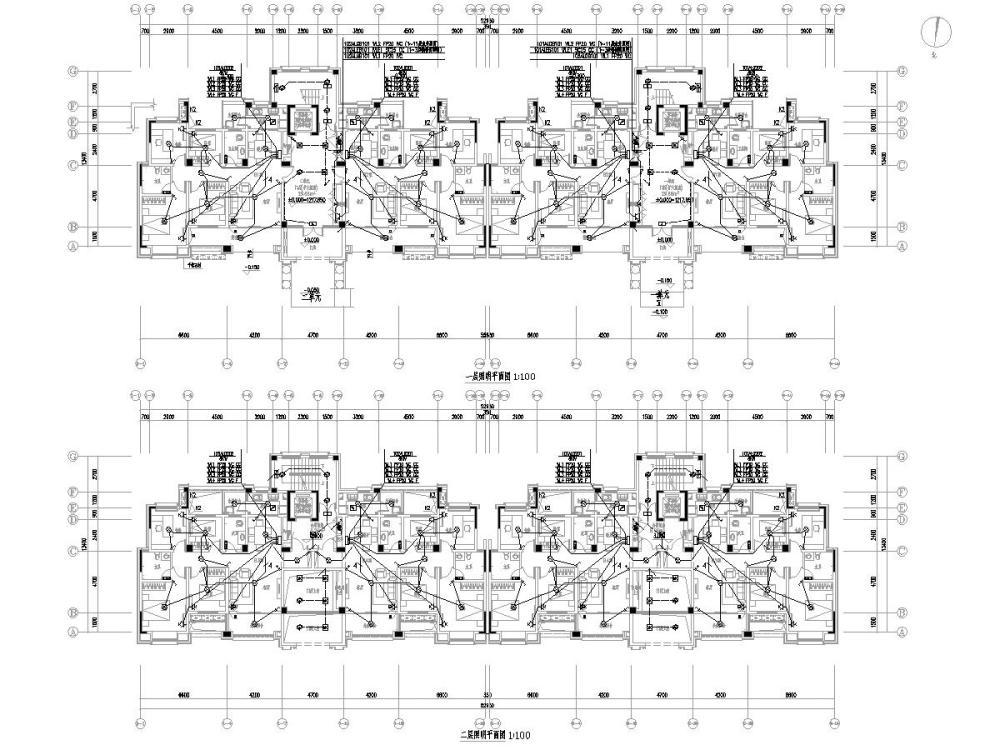

照明平面图

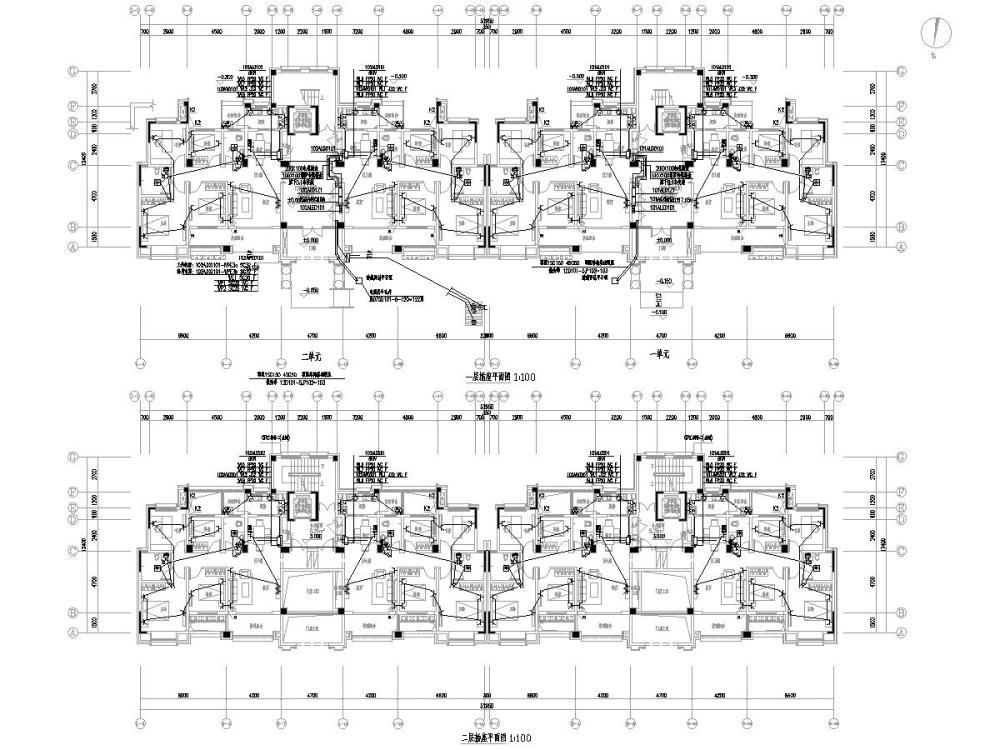

插座平面图

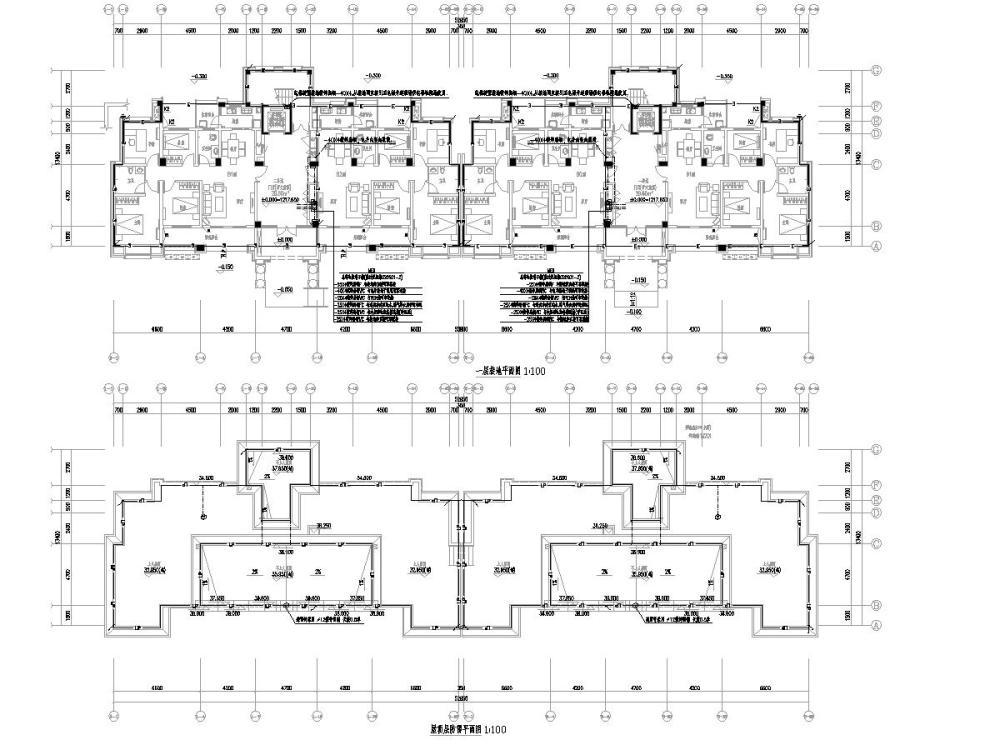

防雷接地平面图

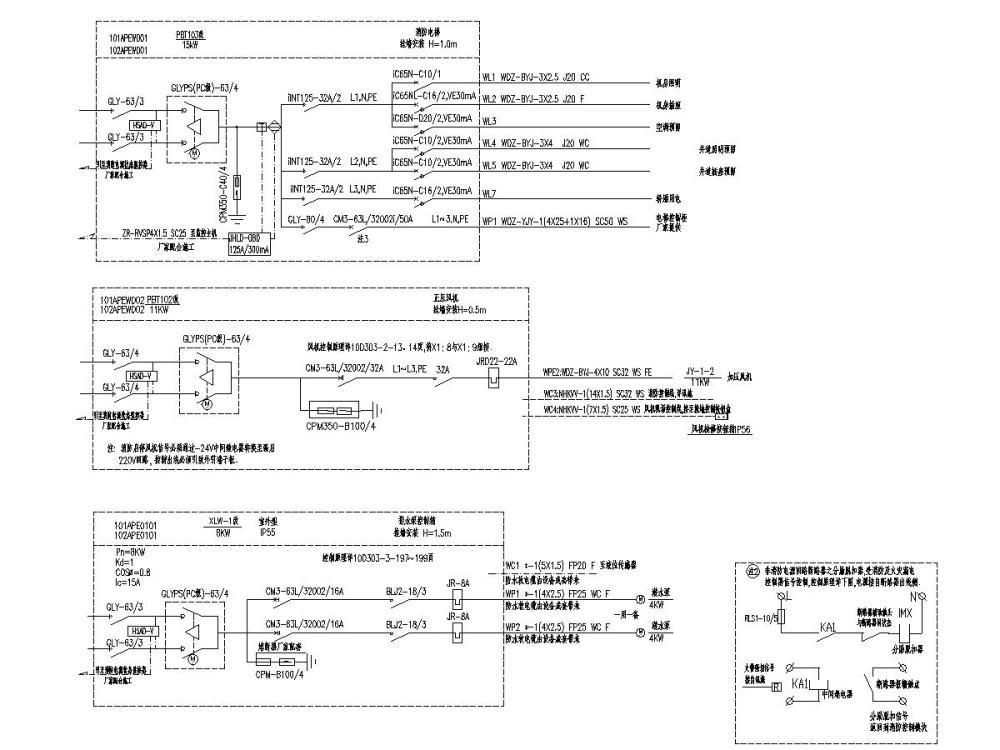

配电箱系统图

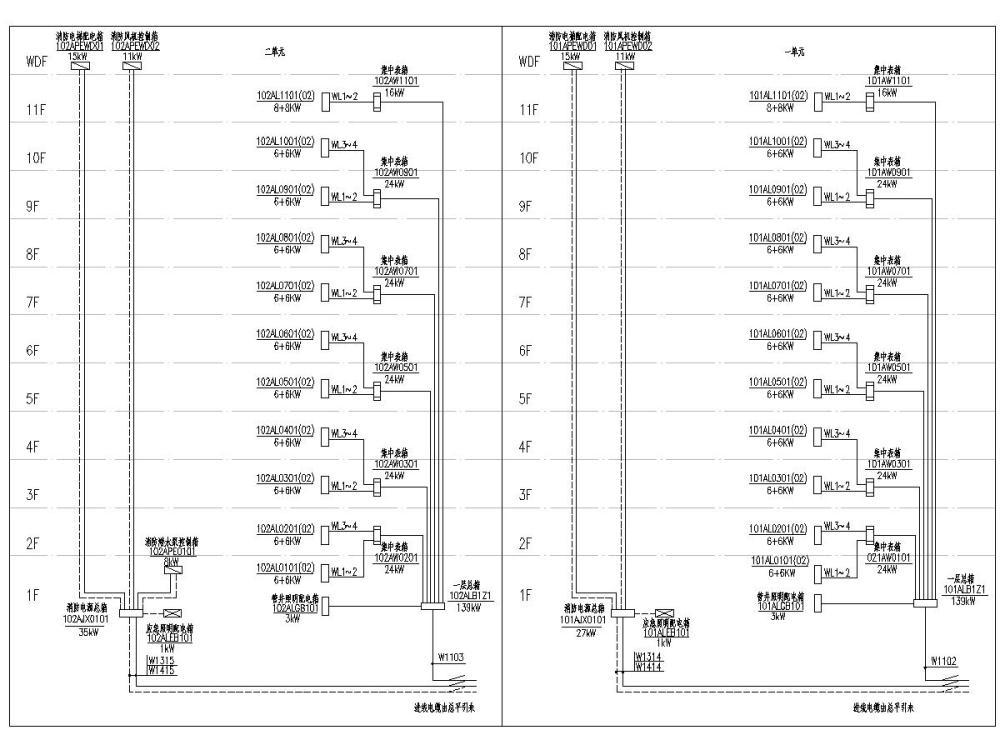

竖向干线系统图
消防应急照明和疏散指示系统接线示意图
电井布置示意图

以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
  • 住宅楼电气图纸 - 1
    住宅楼电气图纸 - 1
  • 住宅楼电气图纸 - 2
    住宅楼电气图纸 - 2
  • 住宅楼电气图纸 - 3
    住宅楼电气图纸 - 3
  • 住宅楼电气图纸 - 4
    住宅楼电气图纸 - 4
  • 住宅楼电气图纸 - 5
    住宅楼电气图纸 - 5
  • 住宅楼电气图纸 - 6
    住宅楼电气图纸 - 6
  • 住宅楼电气图纸 - 7
    住宅楼电气图纸 - 7
以上是部分截图，请下载附件后查看完整高清内容
