南苑医院10层手术室、ICU病房净化装饰工程电气施工CAD图纸

附件详情：

该项目为南苑医院医院十层手术室、ICU病房净化工程，其中手术部面积792平米,ICU病房面积320平米。该项目为新建工程。工程需按一级负荷供电，手术室动力、照明插座供电在总配电箱切换。设备层动力在总配电箱切换，与其它用电严格分开。设计范围包括：供电系统、 照明系统 、接地设计、监视系统、公共广播、背景音乐及对讲呼叫系统等。参考图纸：14张。图纸类型：DWG。

图纸展示：

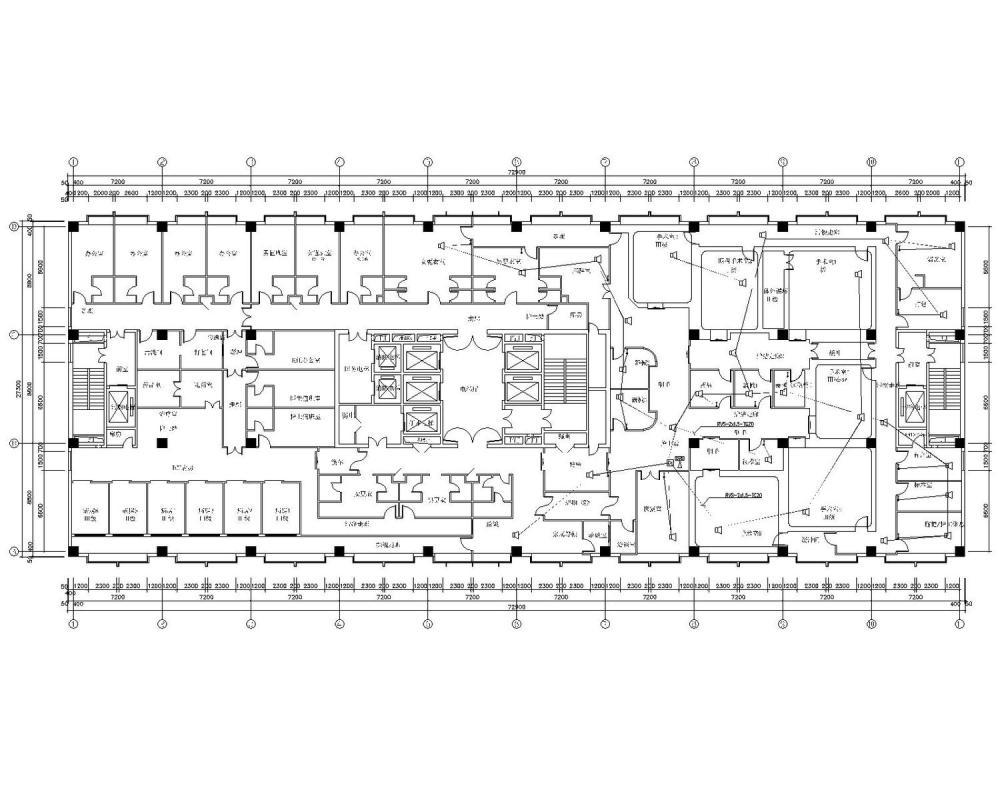

十层手术部、ICU动力供电平面图

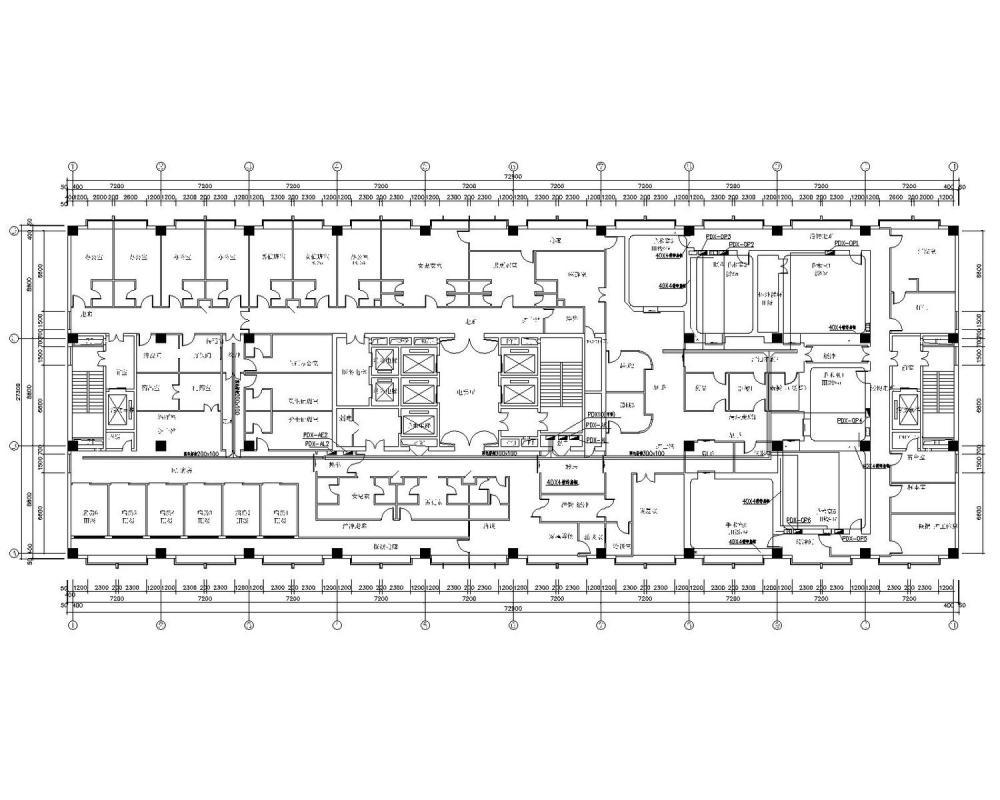

十层手术部背景音乐布置平面图

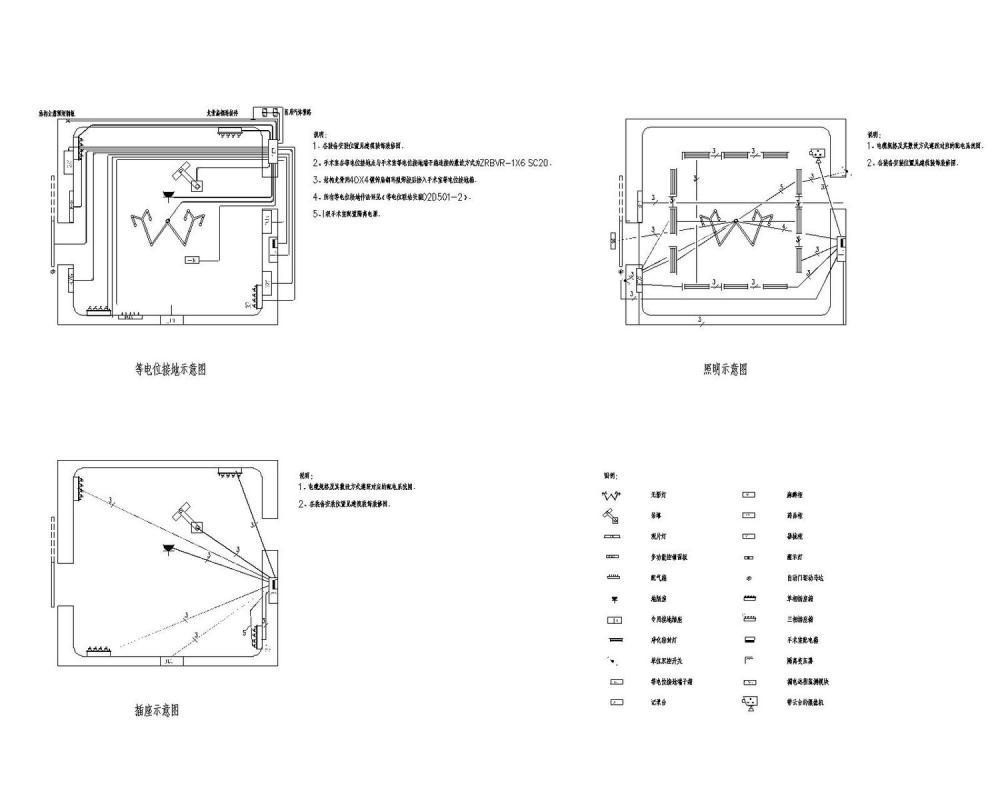

手术室电气示意图

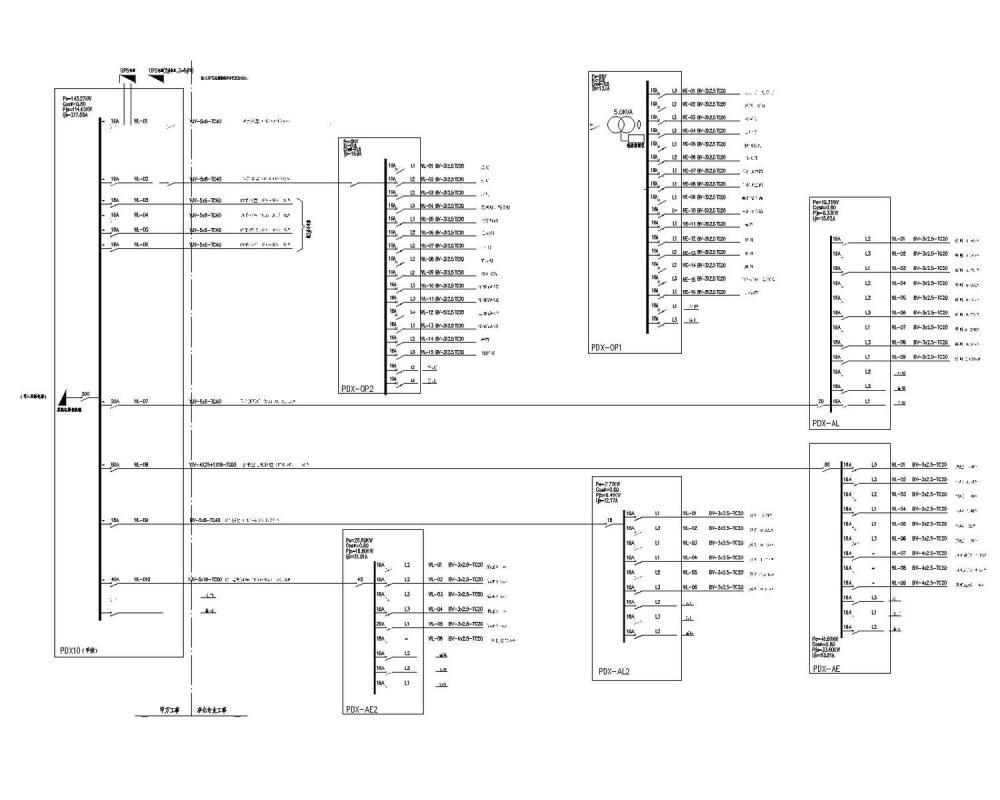

十层手术部、ICU配电系统图
